描述
产品详情
・型号：3708EN・品牌：TRICONEX・系列：Tricon TMR SIS 系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 通道数量 | 16 路隔离热电偶差分输入通道，TMR 三模冗余采集 |
| 支持热偶类型 | J、K、T、E 型热电偶 |
| 信号更新周期 | 50ms |
| 隔离耐压 | 通道‑背板隔离（以原厂手册为准） |
| 噪声抑制 | 0‑60Hz‑90dB 共模抑制，DC‑100dB |
| 输入阻抗 | 30MΩ 高输入阻抗 |
| 安全等级 | SIL3 IEC61508（以原厂手册为准） |
| 背板总线 | Tribus 三冗余 I/O 总线，机箱背板供电 |
| 配套软件 | Tricon Trident/Toolbox，固件版本必须匹配主机 |
| 工作温度 | 0℃~+60℃（机柜内部） |
| 储存温度 | -40℃~+85℃ |
| 防护等级 | IP20，柜内安装 |
| 故障高发器件 | 通道光耦、背板连接器、板卡 EEPROM 校准存储芯片 |
| 硬件状态 | 已停产，原厂无全新供货，市场流通 NOS / 拆机备件 |
产品介绍

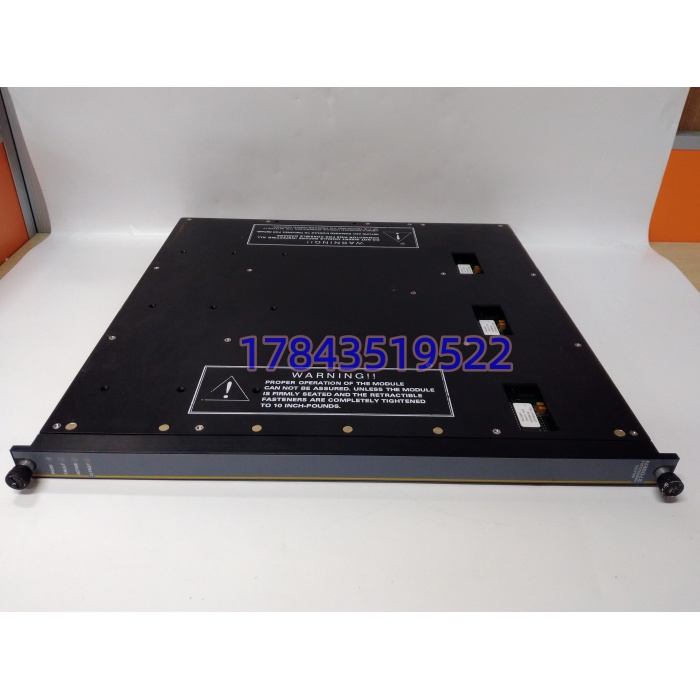

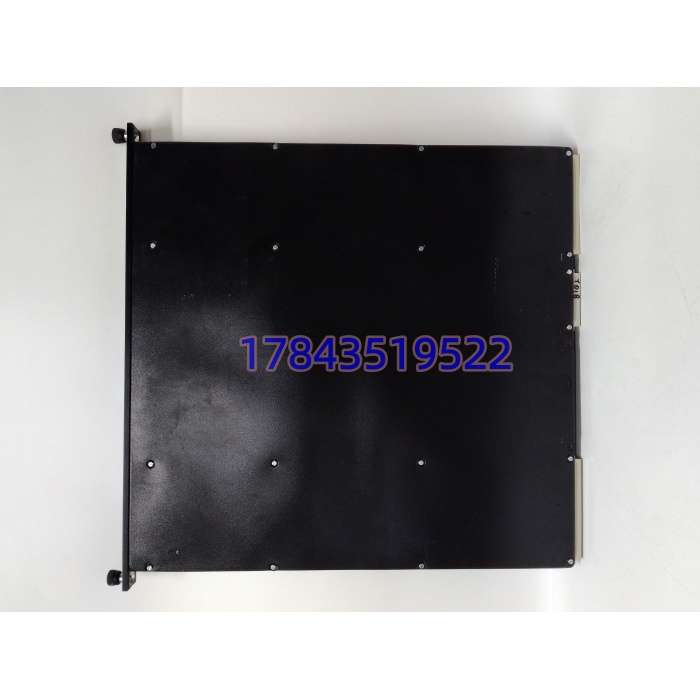

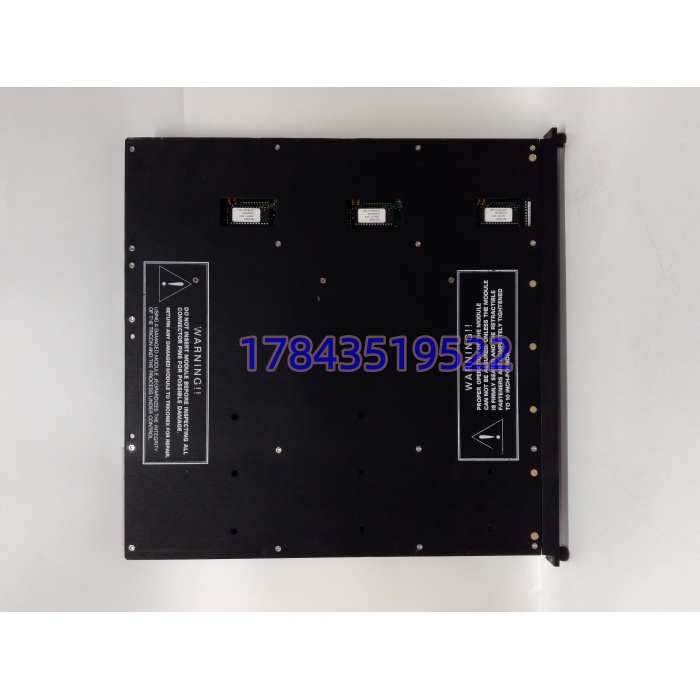

3708EN 是 Tricon 系统专用 TMR 热电偶输入模块，专门采集现场热电偶温度信号，每一路通道三组独立电路同时采样，三取二表决输出有效温度值，用于反应器、加热炉等工艺温度参与 ESD 安全联锁。模块自带冷端补偿，把毫伏热偶信号转换成工程温度上送控制器。
我在现场遇到不少踩坑。模块不存储 SIS 安全逻辑，但热电偶类型、故障阈值、通道滤波参数全部保存在工程配置。很多采购拿到卡件忘记配套端子板，无法接热电偶线缆。EEPROM 存储出厂校准参数，如果芯片损坏，通道温度读数漂移。同系列不同硬件版本不能直接混用，固件版本不匹配会出现通道识别失败。背板金手指氧化、现场浪涌打坏输入光耦是高频故障。
应用场景与行业案例
痛点切入：石化、化工 SIS 系统，一旦 3708EN 模块整体故障，本卡全部 16 路工艺温度测点全部失效，大量高温联锁保护丢失。硬件早已停产，原厂不出新品；SIS I/O 无冗余，故障后只能临时屏蔽联锁，装置运行风险升高，找合格备件周期长。
典型场景
- 炼化装置 ESD 系统：反应器、加热炉热电偶温度采集，高高温度触发紧急停车逻辑。
- 化工厂火气及工艺保护：各类工艺设备温度监测，参与安全联锁。
- 油气长输站场 SIS：加热炉、管线设备温度信号采集。
- 老系统维护替换：原有 3708EN 通道漂移损坏，采购备件维持 Tricon 系统继续服役。
真实案例某化工厂加氢装置 SIS，3708EN 模块其中多路热偶通道读数漂移超差，部分反应器温度联锁不可信。现场只能临时旁路相关联锁，装置降负荷运行，寻找经过通道校验拆机备件耗时 54 天才完成更换。工程师事后感慨，高密度温度 I/O 一旦故障批量丢掉测点，备件不光看外观，必须做通道校验。
