描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 3625A |
| 制造商 | TRICONEX（Schneider Electric） |
| 通道数量 | 32 路（公共端） |
| 输出电压 | 16–32VDC（标称 24VDC） |
| 每点最大电流 | 1.7A；浪涌 7A/10ms |
| 负载要求 | 最小 10mA；最大泄漏 4mA |
| 架构 | TMR 三重模件冗余（三取二表决） |
| 安全认证 | IEC 61508 SIL3、IEC 61511、CE、UL |
| 隔离耐压 | 1500VDC（通道间） |
| 工作温度 | -40°C ~ +70°C |
| 功耗 | <13W |
| 尺寸 / 重量 | 408×400×22mm / 约 2.06kg |
产品深度介绍

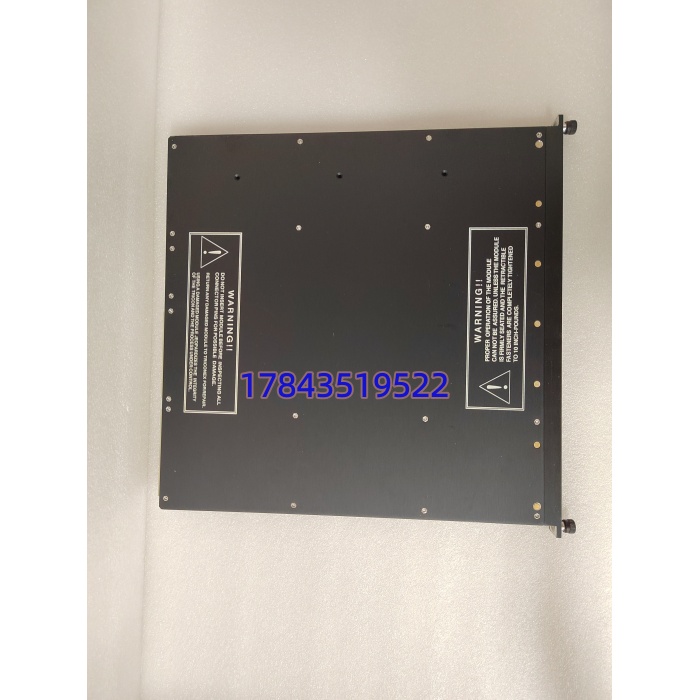

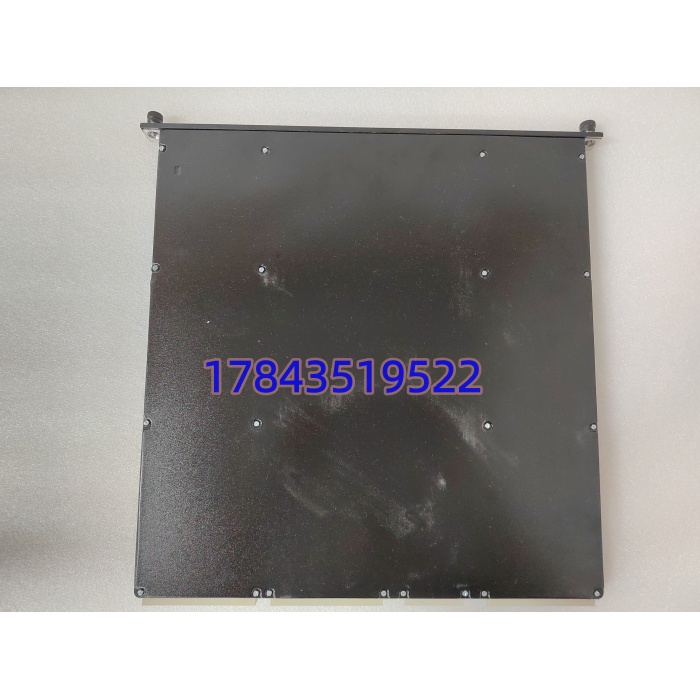

TRICONEX 3625A 是施耐德旗下 TRICONEX 品牌的三重冗余数字量输出模块，为 Tricon/Triconex SIS 安全仪表系统核心 I/O 部件。模块采用 TMR 三重化架构，每路输出经三个独立通道同步处理，硬件级 “三取二” 表决，单点故障不影响输出，保障安全功能连续性。
3625A 提供 32 路 24VDC 数字输出，每通道带过载 / 短路自保护，支持驱动电磁阀、继电器、指示灯等现场执行器；具备完善诊断功能，可监测输出状态与线路完整性，诊断覆盖率高。符合 SIL3 安全等级，适用于紧急停车（ESD）、火气系统（F&G）、燃烧器管理（BMS）等关键安全回路。
应用场景与行业案例
工程痛点
安全系统输出模块失效会导致联锁拒动或误动，引发重大安全事故；普通单冗余模块故障时易中断，无法满足 SIL3 高安全等级要求；非认证模块诊断能力弱，故障难以及时发现。
典型应用场景
- 石油化工 – 紧急停车（ESD）系统用于反应器、精馏塔等关键设备的安全联锁，紧急工况下切断进料、关闭阀门，防止爆炸泄漏。
- 油气行业 – 火气检测（F&G）系统接收火焰 / 气体探测器信号，输出驱动喷淋、泡沫、排风设备，控制火情蔓延。
- 电力行业 – 锅炉燃烧器管理（BMS）监控炉膛火焰状态，异常时快速切断燃料阀，防止炉膛爆燃，保障锅炉安全。
- 制药 / 精细化工 – 高压反应釜安全联锁监测温度、压力、液位，超限时触发泄压、降温、切断物料，避免超温超压事故。
真实案例
案例：某石化厂 ESD 系统模块故障抢修去年 10 月，华南某石化装置 ESD 系统中 3625A 模块突发故障，部分输出通道失效，无法驱动关键切断阀。原厂订货周期 4 周，该装置涉及高危工艺，无冗余模块备份，停机 1 天损失超 150 万元。
我们提供全新原装 3625A，2 天内送达。模块直接插拔替换，背板通讯自动识别，无需重新组态；通电后诊断全绿，32 路输出动作正常，联锁功能恢复。系统稳定运行至今，避免约 450 万元损失。
