描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 适配系统 | Tricon V10/V11 三重冗余安全仪表系统（SIS） |
| 输入通道 | 16 路独立模拟量输入 |
| 信号类型 | 4-20 mA 电流 / ±10 V 电压（软件配置） |
| 安全等级 | IEC 61508 SIL 3、TÜV SIL 3 认证 |
| 冗余架构 | 三重模块冗余（TMR），单点故障不影响运行 |
| 工作电压 | 24 V DC（系统背板供电） |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 精度等级 | 典型误差 ≤ 0.05% |
| 绝缘耐压 | 通道与系统隔离，耐压≥500 V AC |
| 防护等级 | IP20（机柜内安装） |
| 尺寸 | 173 × 117 × 25 mm |
| 重量 | 约 0.5 kg |
产品深度介绍

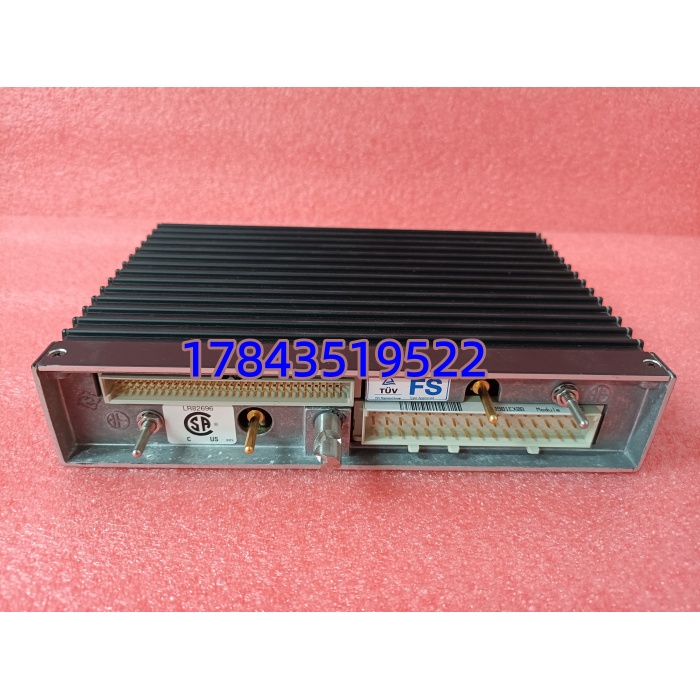

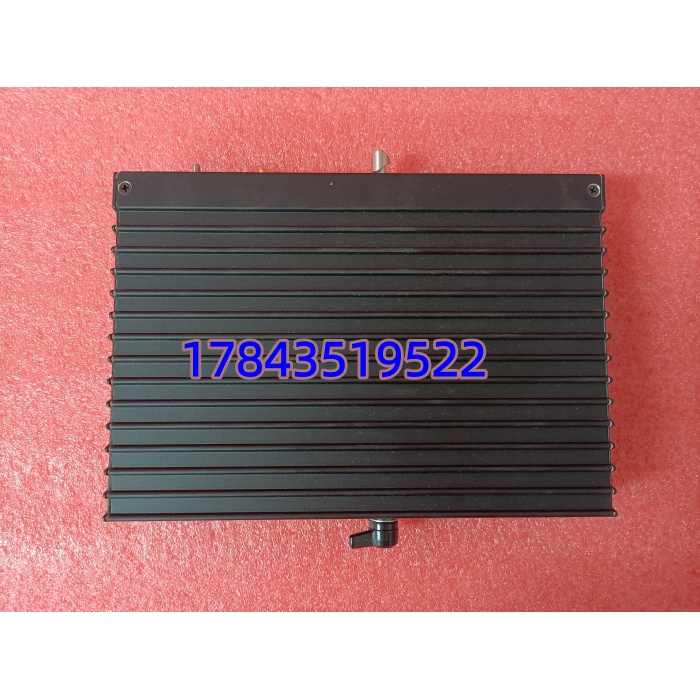

TRICONEX 3481 是施耐德旗下 Triconex 品牌的三重冗余模拟量输入模块，专为石油化工、电力等高危行业的安全仪表系统（SIS）设计。模块集成 16 路高精度采集通道，支持电流 / 电压信号软件切换，核心采用三重模块冗余（TMR）架构，单点硬件故障时仍能维持安全功能，符合 SIL3 最高安全等级认证。
作为 Tricon V10/V11 系统的核心 I/O 组件，3481 可直接接入温度、压力、液位等安全相关传感器，为紧急停车（ESD）、燃烧管理（BMS）等安全联锁提供可靠数据支撑，是连续生产工况下 “安全不停机” 的关键保障。
应用场景与行业案例
高危行业中，安全仪表系统（SIS）的模拟量采集一旦失效，可能引发爆炸、泄漏等重大安全事故。普通模块无冗余设计，单点故障即导致联锁失效，而 TRICONEX 3481 的三重冗余架构可彻底规避此类风险。
典型应用场景:
- 石油化工 – 紧急停车（ESD）系统采集反应釜压力、温度、液位信号，超限时触发联锁停车，避免爆炸风险。
- 电力行业 – 锅炉安全监控（BMS）监测炉膛压力、烟气温度、燃料流量，异常时快速切断燃料，防止锅炉爆燃。
- 天然气 / LNG – 站场安全联锁采集管道压力、储罐液位、泄漏检测信号，保障输送与存储环节安全。
- 冶金行业 – 高炉安全控制系统监测炉顶压力、炉壳温度、冷却水流速，防止炉体烧穿或煤气泄漏。
案例：某大型炼化厂 SIS 系统升级该厂原有 SIS 系统使用老旧单通道模拟量模块，曾因模块故障导致联锁误动作，造成非计划停机，损失超百万。升级时采用 TRICONEX 3481 模块，替换原有单冗余部件。升级后，系统具备三重冗余容错能力，次年出现一次通道电路故障，系统自动屏蔽故障通道，无联锁误动作、无停机。运维人员在线更换故障模块后恢复正常，全程不影响生产。后续该厂将所有关键采集点位统一更换为 3481 模块，安全风险降至最低。
