描述
产品深度介绍

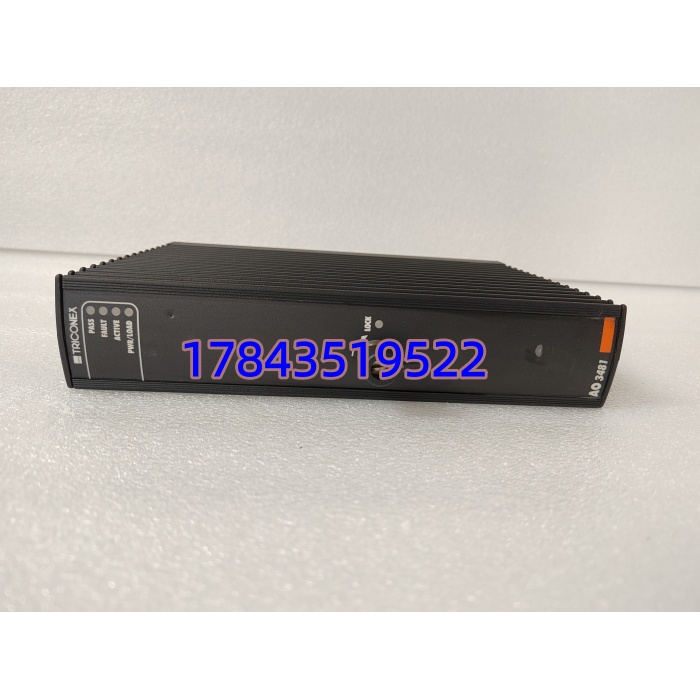

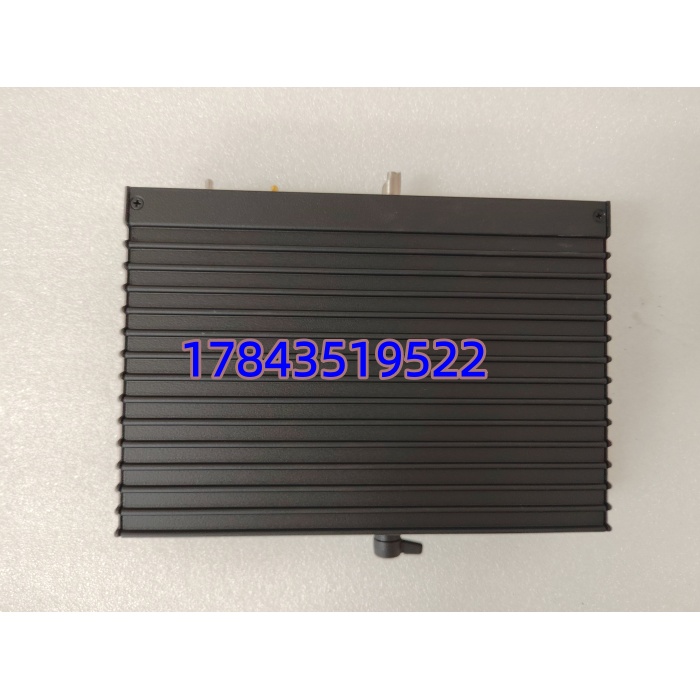

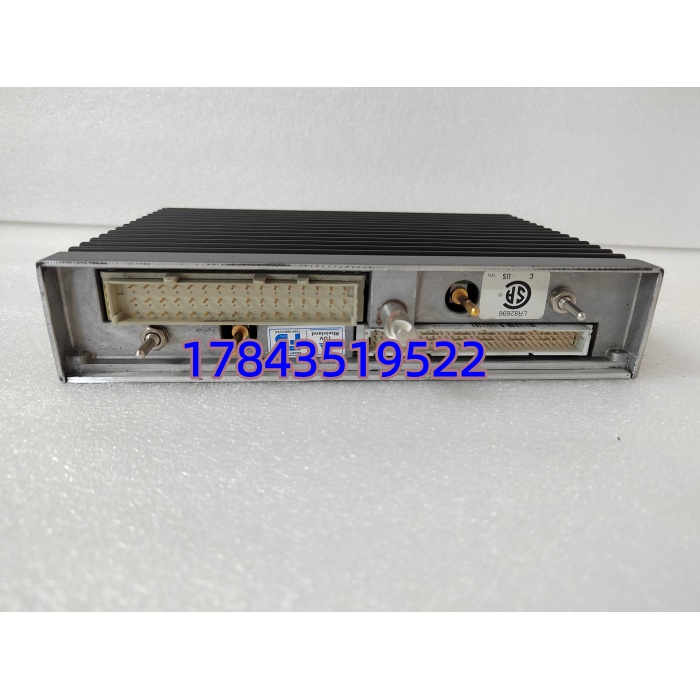

TRICONEX 3481 是施耐德旗下英维思 Triconex SIS 系统的24 通道高密数字输出模块，专为安全关键型工业场景设计。模块采用三重化冗余（TMR）架构，可输出 24VDC/2A 开关信号，驱动电磁阀、继电器、安全闸阀等设备，保障紧急工况下的安全联锁动作。
具备SIL3 安全等级与故障自诊断能力，单通道故障不影响整体运行，适配石油化工、电力等高危行业。宽温设计（-20°C~+70°C），抗电磁干扰，支持热插拔，可在线更换，缩短故障停机时间。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数量 | 24 路独立数字输出通道 |
| 输出信号 | 24VDC，单通道最大 2A |
| 安全等级 | SIL3（IEC 61508） |
| 架构 | 三重化冗余（TMR），容错运行 |
| 工作温度 | -20°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 通讯总线 | 适配 Triconex 系统冗余总线 |
| 尺寸（宽 × 高 × 深） | 177mm × 89mm × 25mm |
| 重量 | 约 0.5kg |
| 认证 | UL、CE、IEC 61508、ISO 9001 |
应用场景与行业案例
工程痛点
高危行业中，安全联锁系统需在紧急工况下快速可靠触发执行器，普通模块易因单点故障导致联锁失效，引发安全事故。同时，高密输出需求需减少机架占用，降低成本。
典型应用场景
- 石油化工 – 紧急停车系统（ESD）用于反应釜、储罐区紧急切断阀控制，异常工况下快速关闭阀门，防止泄漏与爆炸风险。
- 电力行业 – 电厂 SIS 安全联锁控制锅炉燃料切断阀、汽轮机紧急跳闸装置，保障机组故障时安全停机，避免设备损坏。
- 天然气 – 管道截断阀控制长输管线压力异常时，触发截断阀关闭，防止天然气泄漏，保障管网安全。
- 冶金行业 – 高炉安全联锁控制高炉煤气切断阀、冷却水泵联锁，避免煤气中毒或设备超温事故。
真实案例
某大型化工厂 Triconex SIS 系统中，原 16 通道 DO 模块老化，通道数量不足且无冗余，存在安全隐患。更换 3481 后，24 通道满足扩容需求，TMR 架构实现容错运行，SIL3 等级提升安全可靠性，全年无联锁故障发生。
核心卖点与差异化
- 三重化冗余架构：TMR 设计，单点故障不影响运行，满足 SIL3 安全等级
- 24 通道高密输出：单模块 24 通道，比普通 16 通道节省 30% 机架空间
- 大电流驱动：单通道 2A，可直接驱动电磁阀、继电器，无需中间继电器
- 热插拔支持：在线更换无需停机，缩短故障修复时间
- 宽温抗干扰：-20°C~+70°C 运行，抗电磁干扰，适配恶劣工况
