描述
产品深度介绍
TRICONEX 3201（CM3201）是施耐德旗下 TRICONEX 专为 Trident TMR 安全仪表系统（SIS） 设计的高性能冗余通信模块。作为系统对外数据交互的核心单元，它负责 SIS 与 DCS、PLC、HMI 及第三方设备的可靠通信，广泛应用于石油天然气、化工、电力等安全关键场景。
模块采用 三重化冗余（TMR） 架构，支持双以太网与多串口冗余，单模块故障不影响通信连续性。符合 IEC 61508 SIL3 安全等级，具备故障自诊断与热插拔能力，可在系统运行时在线更换，最大限度减少停机风险。

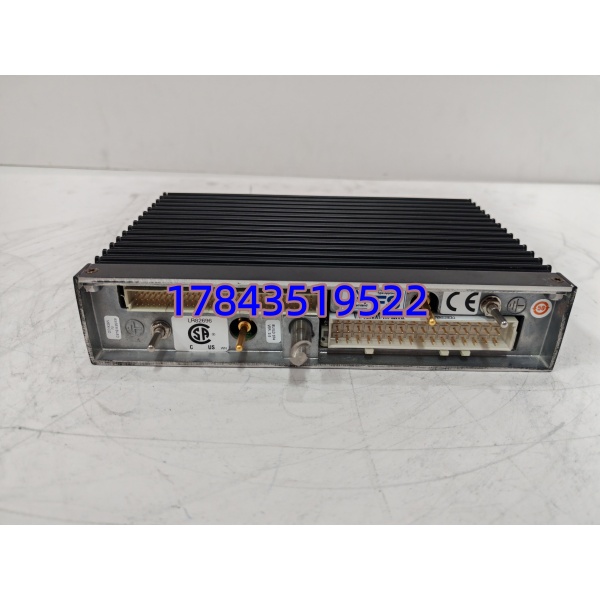

TRICONEX 3201
关键技术规格
| 参数项 | 数值 |
|---|---|
| 型号 | 3201（CM3201） |
| 品牌 | TRICONEX（施耐德电气旗下） |
| 系统架构 | 三重化冗余（TMR） |
| 以太网接口 | 2×10/100Base-T（冗余） |
| 串行接口 | 3×RS-232/485（可配置） |
| 支持协议 | 以太网：TSAA、Modbus TCP、TriStation；串口：Modbus RTU |
| 安全等级 | IEC 61508 SIL3，TÜV 认证 |
| 工作电压 | 24V DC（18–30V DC） |
| 工作温度 | 0°C ~ +60°C |
| 响应时间 | ≤10ms（典型） |
| 隔离耐压 | 1500V（通道 – 背板） |
| 热插拔 | 支持（在线更换不中断系统） |
| 尺寸 | 标准 Trident 机架插槽 |
| 重量 | 约 0.45kg |

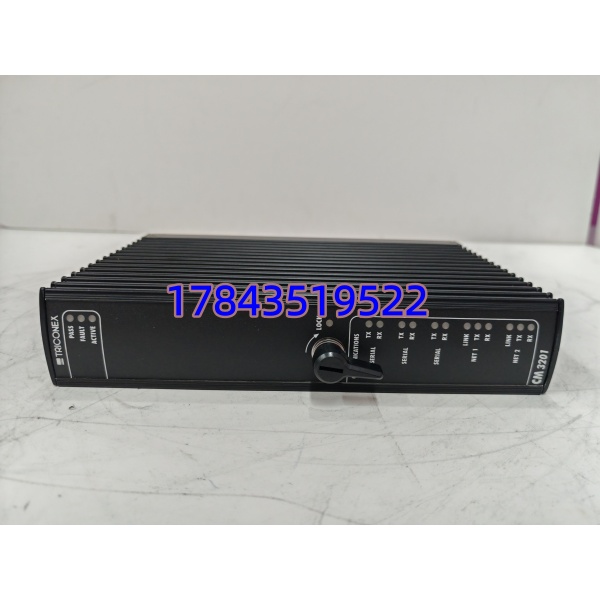

TRICONEX 3201
入库质检全流程
- 入库验收检测
- 核对 TRICONEX 原厂序列号、铭牌与合格证
- 外观检查：金属面板无变形、划痕、腐蚀
- 附件核对：出厂检测报告、接线手册齐全
- 上机功能测试
- 测试环境：Trident TMR 机架 + 24V DC 稳压电源
- 通电自检：指示灯状态正常，无报错
- 通信测试：双以太网、3 串口分别握手，协议适配正常
- 冗余测试：单网口 / 串口故障，自动切换至备用链路，数据无中断
- 电气参数测试
- 绝缘电阻：500V 摇表，>10MΩ
- 耐压测试：1500V/1 分钟，无击穿、闪络
- 电源测试：24V DC±10% 输入，模块工作稳定
- 固件 / 配置验证
- 读取并记录固件版本（常见 V4.2 及以上）
- 备份默认通信参数与协议配置，方便现场调试
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 纸箱加固，防潮防震
技术避坑指南
- 协议配置错误导致通信中断
- 风险：串口 / 以太网协议选错（如 RTU 误设为 ASCII），设备失联
- 避坑：更换前导出原模块协议配置；新模块严格复刻参数；核对波特率 / IP 地址
- 案例：某化工厂误设串口协议，SIS 与 DCS 通信中断，重新配置后恢复
- 冗余链路接线错误导致切换失败
- 风险：双以太网接同一交换机，或串口冗余线交叉，故障时无法切换
- 避坑：双网口分接不同交换机；串口冗余按手册交叉接线；配置冗余组
- 警示：TMR 系统通信冗余依赖独立链路，不可共用网络设备
- 固件版本不匹配导致兼容性问题
- 风险：新模块固件过新 / 旧，与 Trident 系统固件不兼容，报通信故障
- 避坑：更换前读取原固件版本；采购时明确版本（如 V4.2）；必要时刷新固件
- 静电防护不到位导致模块损坏
- 风险：未戴手环直接操作，静电击穿通信芯片，模块报废
- 避坑：全程佩戴防静电手环；在防静电垫上操作；冬季干燥环境加强防护
