描述
产品深度介绍

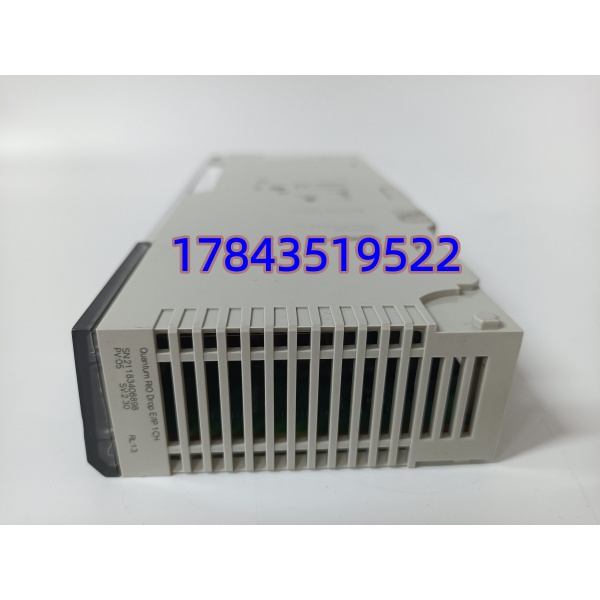

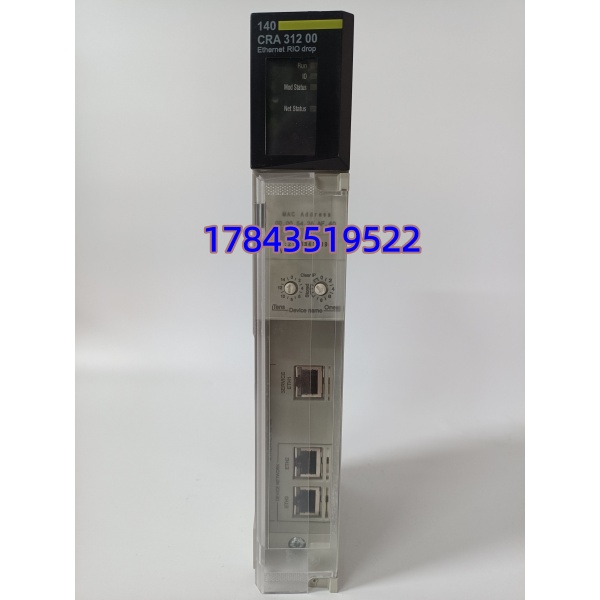

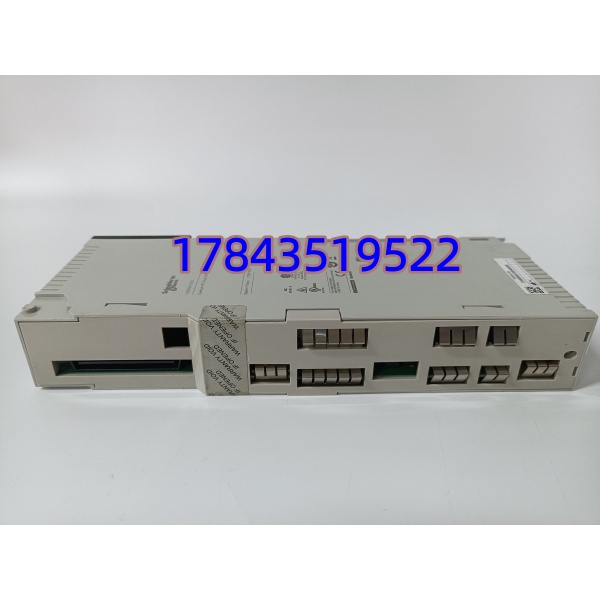

140CRA31200 是施耐德 Quantum PLC 专用以太网远程 IO 分站适配器，必须搭配主机架 140CRP31200 远程 IO 扫描头成套组网，安装在远端 IO 机架，负责本地 AI/DI/AO/DO 模块数据汇总、打包上传至主控 PLC，同时下发主站输出控制指令。
模块自带内置交换机，三路 RJ45 端口支持菊花链、环网布线，环网链路断裂可毫秒级自愈，无需额外工业交换机即可搭建分布式 IO 网络；同时兼容 EtherNet/IP 实时控制与 Modbus TCP 上位监控双协议，一套网线同时满足逻辑控制与 SCADA 数据采集需求。网口全部做高压光电隔离，变频器、大功率电机干扰不会击穿模块通信芯片。原厂进口订货周期 7~10 周，电厂、化工存量 Quantum 系统多依赖现货备件；支持热插拔更换，停机调试时长大幅缩短，更换后仅需核对分站拨码地址即可投运。该模块仅适配 Quantum 机架，不可与 X80 系列 BMXCRA31200 混用。
应用场景与行业案例
工程痛点描述140CRA31200 网口或总线芯片损坏后，整套远端机架全部 IO 点位失联，现场阀门、泵组、温度压力测点无反馈，装置只能就地手动操作。连续生产工况无法长期离线运行，原厂供货周期长，多数项目未储备远程 IO 专用适配器，故障停机损耗较高。
典型应用场景
- 火力发电厂辅控系统 – 化水、除灰、循环水远程 IO 机柜泵房远距离分布式采集液位、流量、泵运行反馈，环网架构保障单段网线破损不中断监控。
- 石油炼化装置 – 精馏、污水预处理远程仪表机柜防爆车间远端变送器、切断阀信号集中采集，端口隔离抵御厂区大功率变频干扰。
- 大型市政污水处理厂 – 曝气池、加药间分布式 IO全厂多点分散机架组网，单台 PLC 可管理多套远端分站，节约电缆布线成本。
- 水泥建材生产线 – 原料磨、窑炉现场 IO 控制柜高温粉尘配电室宽温稳定运行，多重硬件诊断快速定位断线、模块故障。
- 港口物流皮带输送系统 – 沿线分站点位采集长距离环网布线，RSTP 自愈避免线缆破损导致整条输送线停机。
真实抢修案例去年夏季，华北某污水处理厂二期远程 IO 机架全部测点离线，Unity Pro 诊断定位 140CRA31200 适配器硬件故障，中控画面无任何加药、曝气设备数据。联系施耐德原厂调货周期 9 周，污水池无法自动调节药剂浓度，存在超标排放风险。
客户连夜调取现货，完成环网通讯、全点位 IO 读写仿真测试后 24 小时发出，48 小时送达厂区。电气工程师断电更换模块，复刻旧卡侧面拨码分站地址，上电后所有模拟量、开关量点位瞬间恢复，自动加药、液位调节回路全部正常投用。后期该企业采购 3 块 140CRA31200 作为三组远端 IO 机柜备用适配器。
技术避坑指南
1. Quantum 与 X80 系列 CRA 模块硬件不兼容问题：使用 BMXCRA31200（X80 机架）替换 140CRA31200，远端机架完全无法被主站识别。避坑：140CRA31200 专属 Quantum 大型 PLC 机架，X80 小型远程 IO 使用对应 BMX 系列适配器，采购前确认机架型号。现场踩坑实例：污水厂电工混用 X80 远程适配器，调试 3 天无网络通讯，更换同型号 140CRA31200 后 IO 全部恢复。
2. 分站拨码地址重复引发网络冲突问题：多台 140CRA31200 拨码设置相同 Drop 地址，环网频繁闪断、IO 数据随机跳变。避坑：拆卸故障模块前完整拍摄侧面拨码档位，新卡严格复刻原有地址；整套网络所有分站地址 0~31 依次错开，不可重复。
3. 环网 RSTP 交换机配置错误自愈失效问题：外接交换机关闭 RSTP 生成树，环网出现广播风暴，网络卡顿、IO 刷新延迟严重。避坑：组网交换机必须开启 RSTP，点对点直连拓扑可关闭生成树，布线前核对交换机参数。
4. 以太网线缆屏蔽层两端接地产生干扰环流问题：通讯网线机柜、远端设备两端同时接地，厂区变频干扰造成数据频繁掉线。避坑：超五类屏蔽网线仅 PLC 本地机柜侧单端接地，远端 IO 机架屏蔽层悬空，强弱电线缆分开敷设。
5. ESD 静电击穿网口收发芯片问题：干燥冬季无防静电操作，徒手触碰模块背板金手指，多路以太网通道永久损坏。避坑：拆装全程佩戴防静电手环，在防静电垫上完成操作；操作前触摸机柜金属外壳释放人体静电。现场实例：化工电工未做静电防护插拔 140CRA31200，两路网口彻底失效，原厂补货周期超 2 个月。
