描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 处理器 | 32 位 RISC 架构 |
| 用户内存 | 16 KB (EEPROM, 掉电保持) |
| 数据内存 | 10 KB (RAM) |
| I/O 能力 | 最大本地 I/O：5 个机架；最大远程 I/O：31 节点 |
| 通信接口 | 2 × Modbus, 1 × Modbus Plus |
| 供电电压 | 115/230 V AC 或 24 V DC |
| 工作温度 | -20°C ~ +60°C |
| 安装方式 | 机架插槽式 (标准 984 机架) |
| 尺寸 (W×H×D) | 约 100 × 275 × 230 mm |
| 重量 | 约 3.0 kg |
产品深度介绍

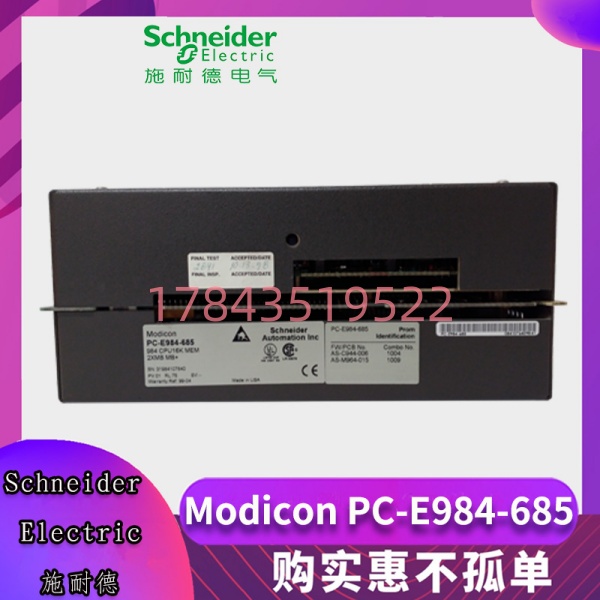

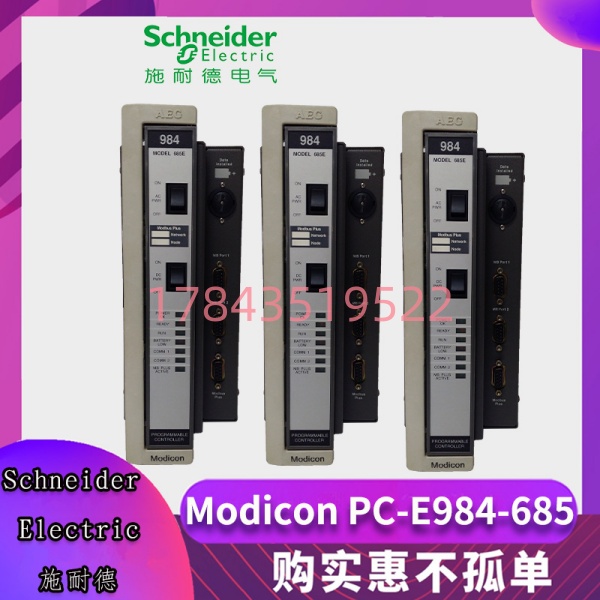

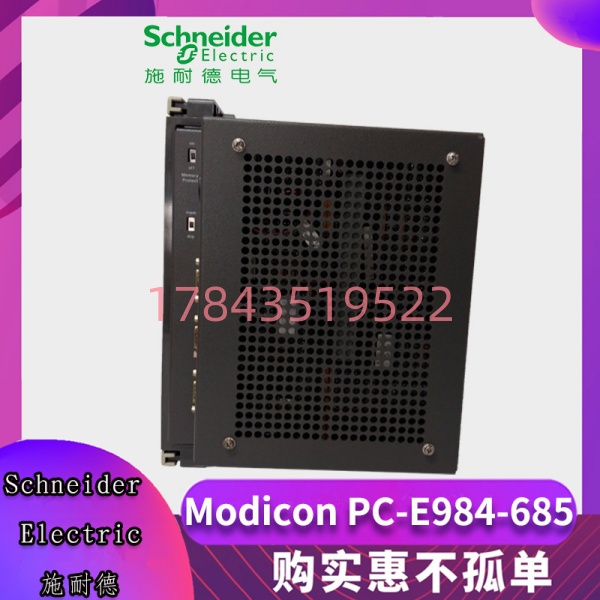

施耐德 PC-E984-685 是 Modicon 984 系列 PLC 的高端 CPU 模块，专为中大型、复杂自动化控制系统设计。搭载 32 位 RISC 处理器，提供卓越的运算速度与多任务处理能力，可管理多达 5 个本地 I/O 机架 及 31 个远程 I/O 站点，满足大规模点位控制需求。模块内置 16KB 掉电保持内存（无需电池）与 10KB 数据内存，确保程序与关键数据安全。通过 Modbus 与 Modbus Plus 双总线，实现与上位机、HMI 及分布式 I/O 的高速通信。作为已停产的经典旗舰型号，PC-E984-685 是全球众多冶金、电力、化工等老旧大型生产线的核心备件，其稳定性与兼容性经过数十年工业现场验证。
应用场景与行业案例
典型应用场景：
- 冶金轧钢生产线作为整条轧线的控制核心，负责粗轧、精轧、卷取全流程逻辑控制与速度链调节，处理数千点 I/O 信号。
- 电厂锅炉 / 汽机辅控控制水处理、除灰、输煤等辅助系统，实现模拟量调节（温度、压力、流量）与顺序控制。
- 石油化工长流程装置应用于精馏塔、反应釜等连续工艺，支持复杂 PID 调节与安全联锁，保障全天候稳定运行。
- 大型建材 / 水泥窑炉控制生料磨、窑炉、水泥磨等关键设备，适应高粉尘、高振动、强干扰的恶劣工况。
- 港口起重 / 装卸机械用于岸桥、场桥等大型设备，实现高精度运动控制与多电机同步，保障作业安全高效。
真实案例：某大型钢铁厂热轧线，使用 Modicon 984 系统已超 20 年。核心 CPU PC-E984-685 突发故障，导致全线停机。原厂早已停产，市场无货，维修周期需 1 个月。按每小时数十万元产值计算，损失巨大。我们紧急供应全新原装 PC-E984-685 备件。工程师现场更换，程序无损恢复，系统 4 小时内重启成功，避免了巨额停产损失。客户随即追加多块作为战略库存。
