描述
关键技术参数
| 参数项 | 规格值 |
|---|---|
| 通信协议 | Modbus Plus (MB+) |
| 拓扑 | 点对点（Point-to-Point） |
| 光纤类型 | 多模光纤（Multimode） |
| 波长 | 850 nm |
| 连接器 | ST 光纤接口 |
| 最大传输距离 | 2 km（多模） |
| 供电电压 | 24 VDC 或 115/230 VAC（自适应） |
| 功耗 | 约 5–6 W |
| 工作温度 | -10°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸 | 约 144 × 105 × 76 mm |
| 重量 | 约 0.5 kg |
| 安装 | 面板 / 机架安装 |
| 认证 | CE |
| 产地 | 法国 |
产品功能与介绍

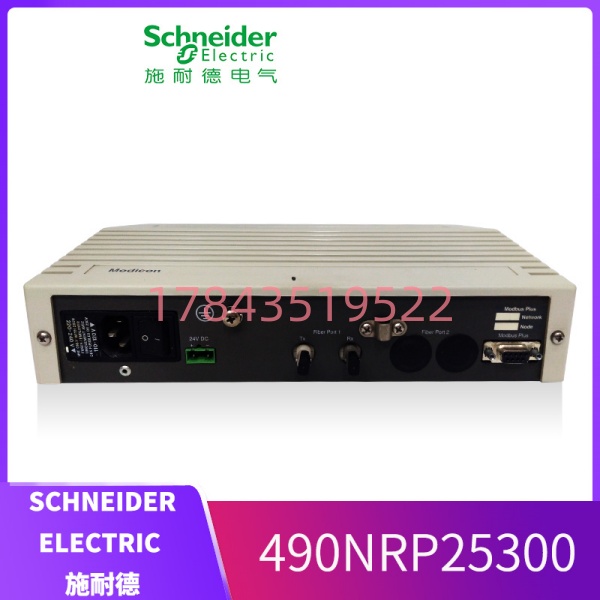

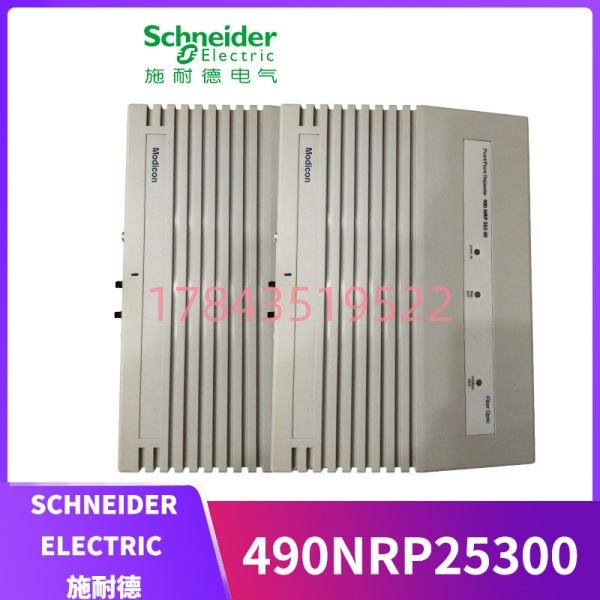

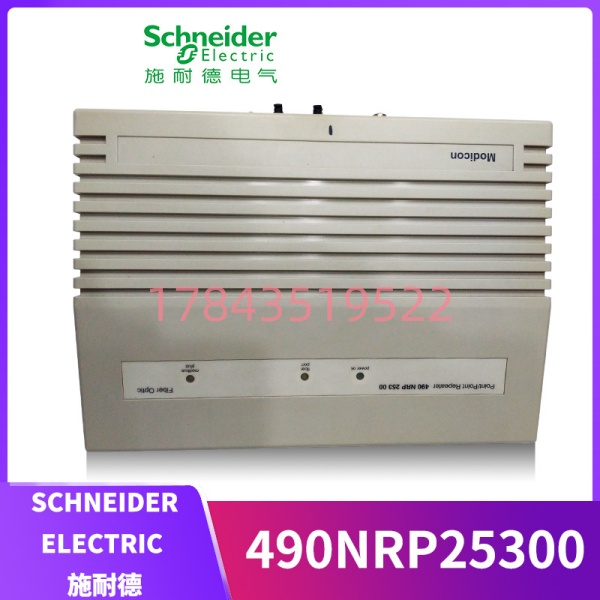

490NRP25300 是施耐德专为 Modbus Plus (MB+) 工业网络 设计的光纤中继器，核心作用是延长通信距离、电气隔离、抗干扰。
- MB+ 信号中继：将电信号转为光信号，延长 MB+ 网络至 2km，突破传统电缆距离限制。
- 光电隔离：全电气隔离，彻底阻断地电位差、浪涌、电磁干扰（EMI/RFI），适合强干扰现场。
- 点对点通信：双机直连（PLC—PLC、PLC—HMI、PLC— 远程 I/O）。
- 双电源兼容：支持 24V DC 或 115/230V AC，现场布线灵活。
- 工业级可靠：宽温、抗振、防潮，适合石化、电力、冶金、矿山等恶劣环境。
- 即插即用：无需配置、无拨码、上电即用，维护简单。
典型应用场景
- 长距离 MB+ 组网车间 — 中控室、厂区 — 分厂、PLC— 远程站，电缆不够长 → 光纤中继。
- 强干扰环境变频器、电机、高压柜附近，光电隔离彻底消除干扰。
- 电气隔离 / 防雷不同接地网、跨建筑、户外设备，防地电位差、防雷击、防浪涌。
- Quantum / Premium 系统搭配 140CPU 系列、140CRP93100、NOE 模块，构建冗余、远距离、高可靠 MB+ 网络。
优势与选型要点
- ✅ 纯 MB+ 专用：原生支持 Modbus Plus，稳定兼容 Quantum/Premium
- ✅ 2km 长距：比电缆（≤500m）扩展 4 倍，覆盖大型厂区
- ✅ 光电隔离：2000V 隔离，彻底解决干扰与地环流
- ✅ 双电源：DC/AC 自适应，现场供电灵活
- ✅ 免配置：即插即用，降低调试与维护成本
- ⚠️ 已停产：市面以原装库存、拆机质保件为主
- ⚠️ 点对点：不支持 MB+ 环网（环网需 490NRP95400）
常见搭配（Quantum 系统）
- 主站 CPU：140CPU67160 / 67260
- MB+ 主站：140CRP93100
- 从站 / I/O：140CRA93100
- 中继器：490NRP25300 × 2（成对使用）
- 光纤：多模 62.5/125μm，ST-ST
- 电源：140CPS11400 / 24V DC / 220V AC
与同类型号对比
- 490NRP25300：点对点、多模 2km、MB+、ST 接口
- 490NRP25400：单模、更远距离
- 490NRP95400：环网冗余、MB+ 光纤环网
