描述
产品深度介绍

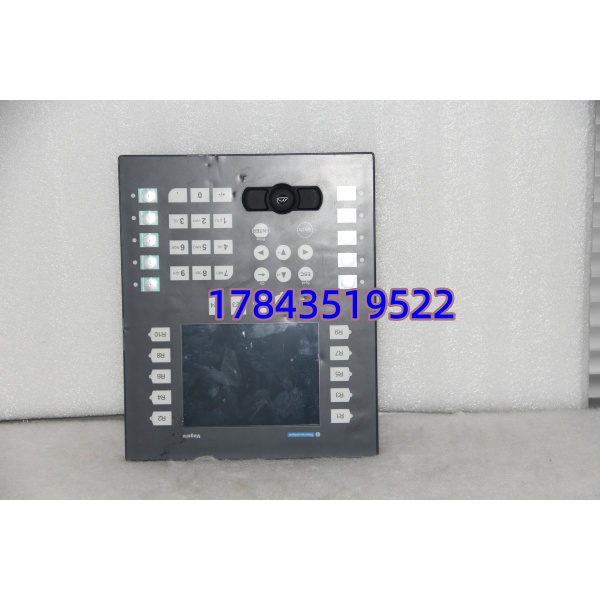

施耐德 XBTGK2330 是 Magelis XBTGK 系列的工业级人机界面，集成 5.7 寸彩色 TFT 显示屏与 30 键工业键盘，专为恶劣工业环境设计。作为施耐德电气经典的 HMI 产品，它兼容主流 PLC 与工业网络，广泛应用于自动化生产线、电力、水处理及暖通等场景。
这款 HMI 采用铝制外壳，具备 IP65 前面板防护，可抵御粉尘与液体溅落。搭载 133MHz RISC 处理器，内置 16MB 闪存与 512KB SRAM，支持 Vijeo Designer 软件组态。集成以太网、RS232/485 及 USB 接口，满足多设备通讯与程序更新需求，是老旧系统升级替换的可靠选择。
XBTGK2330.
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 显示屏 | 5.7 寸 TFT 彩色 LCD，65536 色 |
| 分辨率 | 320×240 像素（QVGA） |
| 处理器 | 133MHz RISC CPU |
| 内存 | 16MB 闪存（程序），512KB SRAM（数据） |
| 键盘 | 30 键工业键盘（含 12 个字母数字键） |
| 通讯接口 | 以太网（RJ45）、RS232/422/485（DB9）、USB 1.1（A 型） |
| 供电 | 24V DC（19.2~28.8V），功耗 26W，冲击电流≤30A |
| 防护等级 | 前面板 IP65，背部 IP20 |
| 环境温度 | 工作 0~50°C，存储 – 20~60°C |
| 背光寿命 | 50,000 小时 |
| 尺寸（宽 × 高 × 深） | 269×332×91mm |
| 开孔尺寸 | 209×243mm |
XBTGK2330.
应用场景与行业案例
工程痛点
工业现场常面临操作面板老化、恶劣环境（粉尘 / 潮湿）下屏幕失灵、旧系统 HMI 停产无替换件等问题，导致设备操作不便、数据监控中断，影响生产效率。
典型应用场景
- 汽车制造：生产线设备操作终端，用于参数设置、状态监控与故障报警。
- 电力行业：变电站辅机控制、高低压柜操作界面，适配宽温与强电磁干扰环境。
- 水处理：污水处理厂曝气池、加药系统监控，支持远程数据传输与现场操作。
- 食品制药：生产线温湿度、压力监控，满足洁净环境与 GMP 认证需求。
- 暖通空调：楼宇自动化系统控制终端，适配商业建筑与工业厂房环境。
真实案例
某汽车零部件工厂的生产线原有老款 HMI 因老化频繁死机，原厂已停产，维修成本高且无备件。更换为施耐德 XBTGK2330 后，凭借宽温适配与强抗干扰能力，连续运行 2 年无故障。集成键盘与触摸屏双操作模式，适配工人操作习惯，以太网接口实现远程监控，减少现场巡检工作量，停机时间降低 90%。
核心卖点与差异化
- 双操作模式：触摸屏 + 30 键工业键盘，适配工业现场精准操作需求，比纯触摸屏更适合复杂参数输入。
- 恶劣环境适配：铝制外壳 + IP65 前面板防护，工作温度 0~50°C，可在粉尘、潮湿、强电磁干扰环境稳定运行。
- 多通讯兼容：集成以太网、RS232/485、USB 接口，支持 Modbus、MPI 等协议，可直接对接施耐德、西门子等主流 PLC。
- 长寿命设计：背光寿命 50,000 小时，满足工业设备长期运行需求，减少更换频率。
- 停产替换优选：原厂已停产（2021 年 6 月），库存全新原装，是老旧 XBTGK/GT 系列 HMI 直接替换的高性价比选择。
常见问题解答 (FAQ)
A: 我们提供的 为全新原装库存（New Surplus），非翻新件，原厂防静电袋未拆封，可提供序列号查询原厂生产日期。质保期为发货后 12 个月，覆盖硬件故障与出厂缺陷，非人为损坏免费维修或更换。
Q2: 这款 HMI 支持与西门子 PLC 通讯吗？A: 支持。集成 RS485 接口，可直接对接西门子 S7-200/300/400 系列 PLC，支持 MPI 协议（最高 187.5kbit/s）；通过以太网模块可实现 S7 TCP 通讯，无需额外转接器，组态软件 Vijeo Designer 内置驱动，配置简单。
A: 若原 HMI 为施耐德 XBTGT/GK 系列，程序可直接迁移。步骤：1. 用 Vijeo Designer 导出原程序；2. 新建 项目；3. 导入程序并编译；4. 下载到新 HMI。无需重新设计画面，工作量小。若为其他品牌 HMI，需重新组态画面与通讯。
Q4: 前面板 IP65 防护可以直接用水冲洗吗？A: 可以。IP65 防护等级可抵御低压喷水（如现场清洁用水枪冲洗），但需注意：1. 冲洗时避免高压直射屏幕边缘；2. 背部接口（以太网 / USB / 电源）需做好防护，防止进水；3. 冲洗后擦干表面水分，避免长期潮湿环境。
A: 施耐德已于2021 年 6 月 28 日宣布 停产，原厂不再生产，仅库存流通。我们目前有少量全新原装库存，可满足替换需求。长期来看，建议备用 1-2 台作为关键备件，或逐步升级至兼容新款 HMI（如 XBTGT2330），避免后续无备件导致停机。
