描述
产品深度介绍
施耐德 140ARI03010 是 Modicon Quantum 系列的高性能 8 通道 RTD 温度输入模块，专为工业过程控制的高精度温度监测设计，是 DCS 与 PLC 系统的核心测温组件。该模块直接适配 Pt100/Pt1000、Ni100/Ni1000 等主流热电阻传感器，无需额外信号转换模块，简化系统架构。
作为工业级温度采集方案，140ARI03010 采用差分输入设计抑制现场干扰，13 位分辨率与 ±0.1℃（25℃）精度保障测量可靠性。低功耗（≤1W）与宽温工作（-25℃~70℃）特性，适配化工、冶金、能源等严苛工况环境，支持长期连续运行。

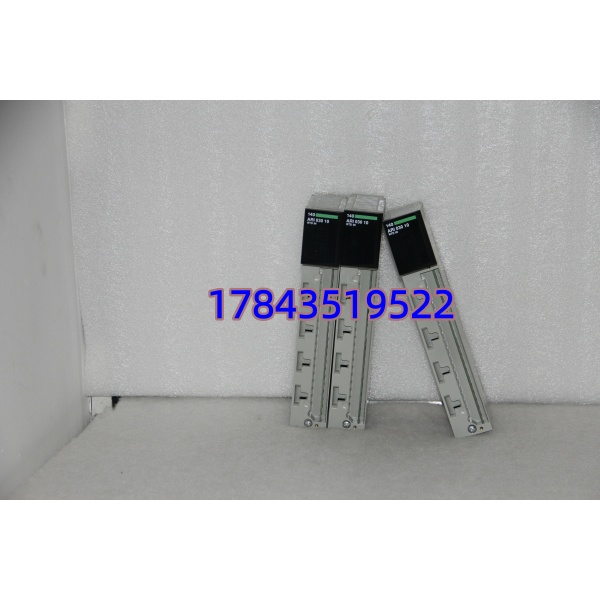

140ARI03010.
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 8 路差分模拟输入 |
| 支持传感器 | Pt100/200/500/1000、Ni100/200/500/1000 |
| 测温范围 | -200℃~850℃（Pt）、-60℃~180℃（Ni） |
| 分辨率 | 13 位 |
| 测量精度 | ±0.1℃（25℃），线性误差 ±0.5℃ |
| 隔离电压 | 通道 – 总线间 1780V DC |
| 功耗 | ≤1W |
| 工作电压 | 5~24V DC |
| 工作温度 | -25℃~70℃ |
| 防护等级 | IP20 |
| 尺寸（长 × 宽 × 高） | 50×165×310mm |
140ARI03010.
应用场景与行业案例
典型应用场景
- 石油化工：反应釜、精馏塔温度监测，保障化工反应过程稳定，避免超温引发安全风险。
- 电力行业：锅炉炉膛、汽轮机轴温、发电机绕组温度采集，支撑发电机组安全运行。
- 冶金行业：高炉、加热炉、连铸机温度控制，高温环境下持续精准测温，适配恶劣工况。
- 水处理：污水处理池、药剂储罐温度监测，保障生化反应效率与水质稳定。
- 制药行业：GMP 车间、发酵罐温度闭环控制，满足无菌生产的温度追溯与合规要求。
真实案例
华东某精细化工企业的 DCS 系统中，原有老旧温度模块精度衰减，导致反应釜温度控制偏差超 ±1℃，影响产品纯度。2025 年 10 月更换为 8 块施耐德 140ARI03010 模块后，测温精度稳定在 ±0.1℃，偏差问题彻底解决。该模块直接兼容现有 Quantum 机架，无需改造接线，4 小时完成安装调试，系统无停机切换，后续连续运行 6 个月无故障，保障了生产线的连续稳定生产。
140ARI03010.
核心卖点与差异化
- 高精度测温：13 位分辨率 + 差分输入设计，抗干扰能力强，测量精度达 ±0.1℃，适配高精度温度控制场景。
- 多传感器兼容：覆盖 Pt/Ni 全系热电阻，无需额外转换模块，降低硬件成本与设计复杂度。
- 严苛工况适配：宽温工作（-25℃~70℃）、低功耗设计，支持长期连续运行，适配高温、粉尘等恶劣工业环境。
- 高隔离安全：通道与总线间 1780V DC 隔离，防止高压冲击损坏系统，保障设备与人身安全。
- 快速安装适配：标准 Quantum 机架尺寸，支持热插拔，无需停机即可更换，减少生产线停机损失。
替换与升级建议
✅ 直接替换（无需改动）
- 140ARI03010 → 140ARI03010C
- 差异：C 版为升级版，优化抗干扰性能，固件兼容性更强
- 注意：硬件接口完全一致，直接插拔替换，无需重新编程
- 价格：与原型号持平
⚠️ 软件兼容（需重新配置）
- 140ARI03010 → 140ACI04000
- 差异：模拟量通用输入模块，支持电压 / 电流 / RTD 信号，功能更全面
- 改动：需重新配置通道参数，下载程序，工作量约 2 小时
- 成本：价格高约 25%，适合需扩展信号类型的场景
❌ 硬件不兼容（不推荐）
- 140ARI03010 → 140 系列以外 I/O 模块
- 原因：Quantum 系列专属背板总线，与其他系列（如 M580）硬件接口不匹配
- 建议：除非整体系统升级，否则优先选择同系列替换型号
