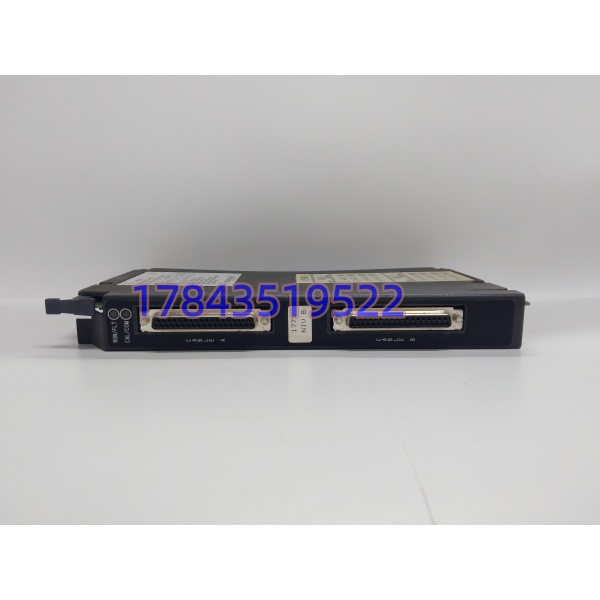

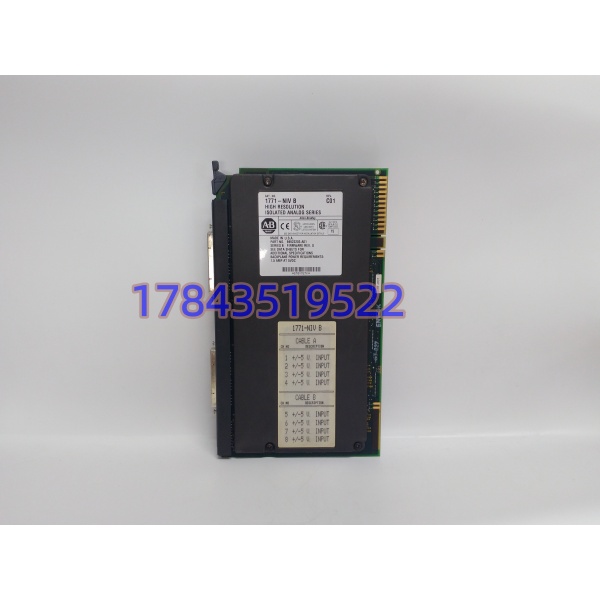

描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 通道数量 | 8 路浮空差分模拟输入 |
| 标准输入量程 | ±5 VDC；搭配 RTP 电阻面板兼容 ±20mA 电流信号 |
| A/D 分辨率 | 16 位 |
| 电气隔离 | 所有通道独立隔离、通道对背板隔离 |
| 通讯方式 | 块传输指令（Block Transfer）与 PLC 交互 |
| 配套配件 | 需要 1771‑NC 线缆 + 1771‑RTP 远程端子面板 |
| 适配机架 | 1771‑A1B/A2B/A3B/A3B1/A4B、1771‑AM1/AM2 |
| 背板供电 | 由 1771 机架背板供电 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%～95%，无冷凝 |
| 外形规格 | 单槽位 1771 标准模块尺寸 |
产品深度介绍
1771-NIV 属于罗克韦尔经典 1771 N 系列高精度隔离模拟量模块，专为 PLC‑5、PLC‑3 控制系统设计，用于压力、液位、转速变送器模拟信号采集。 模块采用差分输入架构，相比单端输入抗共模干扰能力更强，适合长线缆现场工况。硬件自带隔离屏障，能够抑制大功率电机、变频器带来的噪声干扰。 该卡不能直接现场接线，必须通过专用电缆连接外置 RTP 远程端子面板；程序层面需要编写块传输指令完成数据读写，和普通 1771 简易模拟模块编程方式存在区别。同型号模块可原位直接替换，无需改动机架插槽。
应用场景与行业案例
大量 90 年代投运的生产线依旧在使用 PLC‑5 控制系统，这套硬件早已停止生产。一旦模拟采集模块故障，变送器信号全部丢失，闭环调节回路失效，极易引发工艺波动甚至停机。
典型应用场景：
- 造纸行业 – 纸机传动与工艺控制 浆料液位、网部真空度、烘缸压力变送器信号采集，保障纸张品质稳定。
- 冶金行业 – 连续轧制辅控系统 冷却水压、润滑油压力、轧机入口温度模拟量监测。
- 水处理大型厂区 – 老站 PLC‑5 自控系统 生化池溶解氧、pH、压力变送器信号采集。
- 水泥建材行业 – 窑线老式控制系统 预热器温度、风压模拟信号采集，参与窑头窑尾调节。
- 油气储运 – 老站管道监控系统 管线压力、储罐液位连续监测。
案例：华东某造纸厂抢修 去年夏季生产旺季，三号复卷机控制系统出现多个液位信号持续跳变。电气工程师排查后确认机架内一块 1771-NIV 内部调理电路老化。 向原厂询价，交付周期长达 14 周。生产线无法长时间降负荷等待备件。我方完成完整通道测试、隔离校验，48 小时安排物流送达。维修班组利用计划停机窗口完成模块更换，重新下载块传输程序参数，所有模拟信号恢复稳定。后续工厂采购两块同款卡件作为长期应急备件。
质量透明化检测流程
- 入库验收检测 来源追溯：核对机身序列号，检查标签无打磨重喷码； 外观检查：PCB 无腐蚀、接口金手指完好，无维修焊接痕迹； 附件清点：确认配套信息，同步登记机身版本（A/B/C 版）。
- 上机功能测试 测试平台：搭建 1771 标准机架 + PLC‑5 仿真测试环境； 通电自检：观察模块上电自检状态； 总线通讯：建立背板通讯，确认无硬件故障报警； 通道全量程测试：逐通道施加 ±5V 标准信号，核对采集数值； 持续老化：24 小时通电运行，监测温升与数据稳定性。可提供测试照片、视频。
- 电气参数测试 500V 摇表执行绝缘测试，绝缘阻值＞10 MΩ； 校验输入回路阻抗，排查隐性短路。
- 硬件版本与配置记录 记录模块硬件版本；拍照记录板卡出厂拨码位置，方便现场对照。
- 最终质检包装 测试人员归档检测记录；独立防静电袋密封，外层气泡膜防护；粘贴 QC 合格标签，标注检测日期。
