产品深度介绍

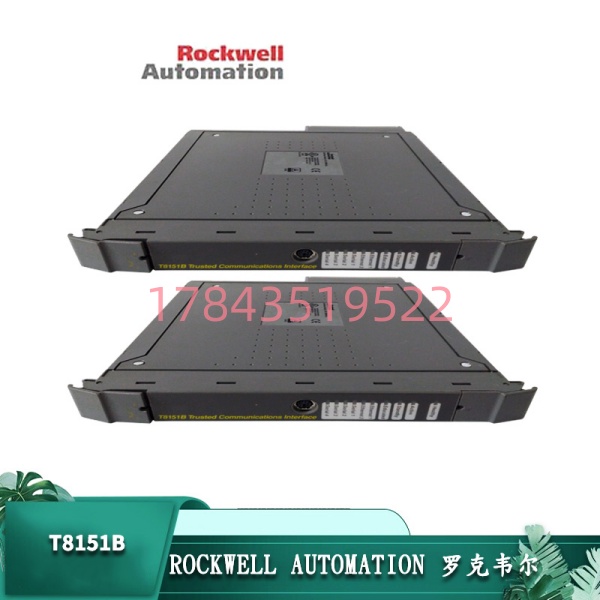

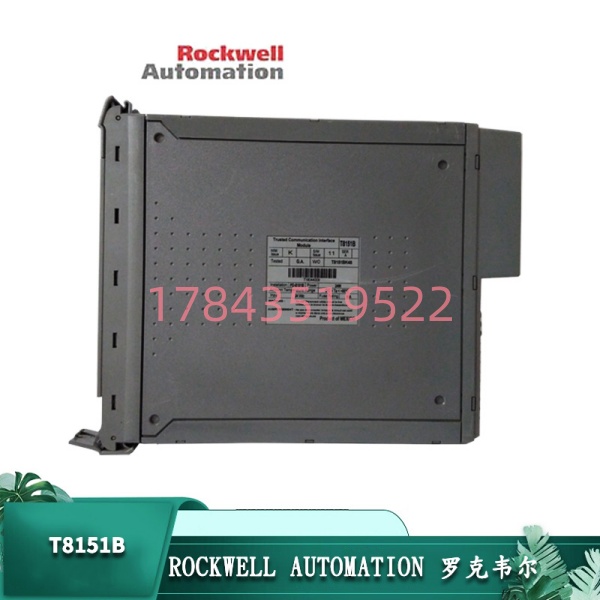

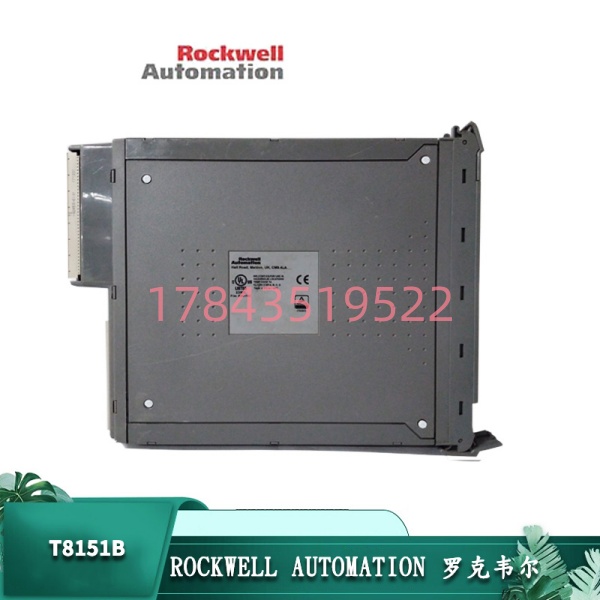

罗克韦尔 T8151B 是 Trusted TMR（三模冗余）安全系统的核心通讯接口模块，专为石油、化工、电力等高安全等级应用场景设计。作为系统数据枢纽，它独立承担所有通讯任务，有效分担主控制器负载，保障安全联锁系统在高网络流量下稳定运行。
模块集成双路冗余以太网与 4 路可配置串行接口，支持 Modbus TCP/RTU 等主流协议，可实现安全系统与 DCS、SCADA、第三方设备的可靠数据交互。具备硬件容错与 CRC 校验机制，通过 SIL3 安全认证，确保关键数据传输完整无误，满足 IEC 61508 功能安全标准。
关键技术参数
| 参数项 | 参数值 |
|---|---|
| 完整型号 | T8151B |
| 产品类型 | 通讯接口模块（CI） |
| 适用系统 | Trusted TMR 安全控制系统 |
| 以太网接口 | 2 × 10/100 Mbps RJ45，冗余设计 |
| 串行接口 | 4 × 隔离 RS-232/RS-485 可配置 |
| 诊断端口 | 1 × 前面板 RS-232 诊断口 |
| 支持协议 | Modbus TCP/IP、Modbus RTU、SOE |
| 供电方式 | 背板双冗余 24 VDC 供电 |
| 功耗 | 最大 10 W |
| 安全认证 | IEC 61508 SIL 3、CE、UL、ATEX |
| 工作温度 | -5°C ~ +60°C |
| 尺寸重量 | 300 mm × 25 mm × 200 mm，约 1.2 kg |
| 系统容量 | 单系统支持最多 4 块 CI 模块 |
安装与接线指南
阶段一：准备工作（预计 12 分钟）
⚠️ 安全第一
- 确认安全系统已停机并锁定，通知生产与运维部门
- 断开机架主电源及冗余电源，等待 5 分钟使电容放电
- 全程佩戴防静电手环，在防静电垫上操作，接地电阻 ≤ 1Ω
工具准备
- 防静电手环 + 防静电垫
- 一字 / 十字螺丝刀（SL3/PH1）
- Fluke 万用表（电压、通讯检测）
- 标签纸、记号笔、手机（拍照记录）
- T8153 通讯适配器（串口 / 以太网转接）
备份工作
- 导出系统通讯配置、IP 参数、点位映射表
- 拍照记录旧模块端口接线、LED 状态、模块安装位置
阶段二：拆卸旧模块（预计 7 分钟）
- 断开所有外部线缆（以太网、串口、诊断口），贴标签标记线号
- 拧松模块固定螺丝，按压释放卡扣，垂直平稳拔出模块
- 检查背板连接器针脚有无弯曲、氧化，用压缩空气清洁插槽
- 旧模块标签、配置信息拍照留存后再移除
⚠️ 注意事项
- 严禁倾斜插拔，防止背板针脚断裂
- 通讯线缆带屏蔽层，必须单端可靠接地
阶段三：安装新模块（预计 12 分钟）
- 核对型号：确认新模块为 T8151B，包装密封完好
- 静电防护：佩戴防静电手环，从防静电袋取出模块
- 安装定位：对准背板插槽，垂直推入直至卡扣锁定，拧紧固定螺丝
- 连接适配器：安装 T8153 通讯适配器，固定牢靠
- 恢复接线：
- 以太网：双路网线分别接入 J6、J8 端口
- 串口：按标签连接 RS-232/485 线缆，注意 A/B 极性
- 诊断口：按需连接前面板诊断端口
- 自检：所有接线牢固，模块水平无倾斜，无短路隐患
阶段四：上电测试（预计 25 分钟）
上电前检查
- 万用表测量背板 24 VDC 供电正常（20–32 VDC）
- 确认以太网、串口接线无误，无短路
上电步骤
- 单独给通讯机架上电，观察前面板 LED：
- PWR 绿灯常亮：供电正常
- FAULT 红灯灭：无系统故障
- 端口灯闪烁：通讯激活
- 连接工程软件，扫描识别 T8151B 模块
- 下载备份通讯配置，核对 IP 地址、协议参数、串口模式
- 测试通讯链路：ping 测试、Modbus 数据读写、SOE 事件上传
- 连续运行 30 分钟，监控温度、状态、通讯无异常
最终确认
- 与控制器、上位机通讯稳定，无丢包、无报错
- 安全联锁数据传输正常，事件记录完整
- 记录更换日期、人员、序列号至系统维护日志
⚠️ 故障提示
- 通讯中断：检查 IP、网线、串口极性、终端电阻设置
- FAULT 灯亮：重新下载配置、校验固件、检查背板连接
- 串口异常：确认 RS-232/485 模式、波特率、数据位匹配
常见问题解答（FAQ）
Q1：T8151B 是什么模块？用在什么系统？
A：它是罗克韦尔 ICS Triplex Trusted TMR 安全系统的通讯接口模块（CI），核心负责安全系统的数据通讯、协议转换与网络管理，相当于安全系统的 “通讯网关”，主要用于石油、化工、核电等 SIL2/SIL3 级安全仪表系统（SIS）。
Q2：T8151B 支持热插拔吗？更换必须断电吗？
A：不支持热插拔。作为安全系统核心模块，必须完全断电操作。热插拔会导致电流冲击、背板损坏、通讯中断，甚至触发安全联锁误动作，严禁带电插拔。
Q3：双以太网和四串口分别有什么用？
A：
- 双以太网：冗余设计，一路主用、一路备用，支持 Modbus TCP/IP，连接 DCS/SCADA/ 工程师站，保障网络链路不间断。
- 四串口：可配置为 RS-232 或 RS-485，支持 Modbus RTU，连接现场仪表、第三方控制器、串口设备，适配多种工业设备接口。
Q4： 和 T8150、T8151A 有什么区别？
A：同属 Trusted 通讯模块，核心差异：
- T8150：基础版，单以太网，2 串口，无冗余
- T8151A：初代双以太网，串口数量少
- ：升级版，双冗余以太网 + 4 隔离串口，性能更强、兼容性更好替换建议：T8150/T8151A 可升级为 ，需重新配置通讯参数Rockwell Automation。
Q5：质保多久？出现通讯故障怎么处理？
A：全新原装 提供 12 个月质保（自发货日），覆盖非人为硬件故障。通讯故障排查：
- 检查 24 VDC 供电电压是否稳定
- 核对 IP 地址、子网掩码、网关配置
- 确认串口模式（232/485）、波特率、奇偶校验匹配
- 测试网线、串口线缆通断，检查屏蔽接地
- 重新下载通讯配置，必要时升级固件
Q6：单系统最多能装几块 ？
A：，可扩展多路通讯链路，满足大型 SIS 系统多设备、多协议、高并发通讯需求。
Q7：更换模块会丢失安全系统程序吗？
A：安全控制程序存储在主控制器（TMR CPU），更换 不会丢失程序。
