产品详情
・型号：1794‑ASB・品牌：Allen‑Bradley（罗克韦尔自动化）・系列：FLEX I/O 1794 远程 RIO I/O 系统
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | FLEX I/O RIO 远程 I/O 适配器 |
| 最大挂载 I/O 模块 | 8 块 FLEX I/O 模块 |
| RIO 通讯速率 | 57.6Kbps、115.2Kbps、230.4Kbps，拨码配置Rockwell A… |
| 供电电压 | 19.2‑31.2VDC，标称 24VDC |
| 背板输出 | 5VDC 640mA，供给本地 I/O 底座 |

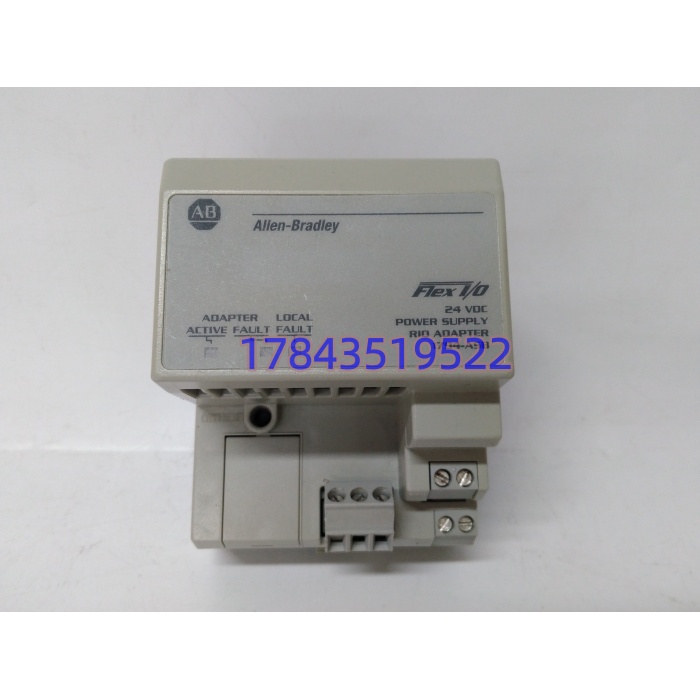

| 状态指示灯 | 电源、适配器激活、适配器故障、本地故障指示灯Rockwell A… |
| 配置方式 | 正面 8 位拨码开关 SW1，设置波特率、机架地址、槽模式 |
| 适配主站 | PLC‑5、SLC500 搭配 1747‑SN 扫描器；ControlLogix 需 1756‑DHRIO 做 RIO 桥接 |
| 推荐通讯电缆 | Belden 9463 或等效 RIO 同轴电缆 |
| 安装方式 | DIN 导轨安装 |
| 工作温度 | ‑20℃~+60℃ |
| 存储温度 | ‑40℃~+85℃ |
| 硬件版本 | 主流 E 版本，版本兼容性查阅原厂手册 |
| 产品状态 | 原厂 2015‑03‑31 正式停产，无原厂直接替代，市面流通拆机、 surplus 库存件 |
| 注意区分 | 不可与 1747‑ASB 混用，后者用于 SLC 本地机架，不能带 FLEX‑I/O |
产品介绍
1794‑ASB 是老一代 RIO 网络的 FLEX‑I/O 远程站适配器，把一整组最多 8 块 1794 数字、模拟 I/O 挂到 RIO 同轴远程网络上，现场机柜分散安装，通过 RIO 电缆和 PLC‑5、SLC500 控制器交换 I/O 数据。ControlLogix 平台不能直接对接，需要增加 1756‑DHRIO 桥接模块才能接入这套 RIO 网络。
坦白讲，RIO 属于老旧遗留协议，靠拨码开关设置站号、波特率，拨码错直接造成整个 RIO 网络乱套。适配器只负责 I/O 数据转发，逻辑程序全部存在主 PLC 里面。市面没有全新原厂供货，很多老产线、改造项目依靠拆机件维持；采购时要分清 1794‑ASB 和 1747‑ASB，两个型号外观接近，完全不能互换，现场经常踩这个坑。
应用场景与行业案例
痛点切入：老产线 RIO 网络其中一个远程适配器故障，整组 I/O 全部失联，整条工段停机；拨码开关震动移位，造成 RIO 网络紊乱；Logix 平台直接拿来用，忘记配 DHRIO 桥接，模块上机不通讯，浪费检修时间。
典型场景
- 汽车老生产线：PLC‑5/SLC500 系统，车间分散远程 I/O 站，采集工位传感器、输出电磁阀。
- 化工老装置：存量 PLC‑5 DCS 配套远程 FLEX‑I/O，采集现场温度、压力模拟量信号。
- 冶金老流水线：RIO 同轴网络，多站分布式 I/O，车间机柜分散布置。
- 水厂污水处理存量系统：SLC500 系统，现场远程 I/O 柜采集泵阀状态。
真实案例：我现场处理过一条汽车冲压老生产线，SLC500+1747‑SN 扫描器，其中一个远程站 1794‑ASB 故障，该站全部输入输出失效，生产线急停。仓库备件拿错，拿成 1747‑ASB，上机完全不通讯。更换正确的 1794‑ASB，核对拨码开关站号、波特率和原模块保持完全一致，检查 RIO 同轴接头终端电阻，上电后远程站上线，40 分钟恢复生产线运行。说实话，RIO 系统，接头终端电阻、拨码，比模块好坏更容易出问题。
