描述
产品详情

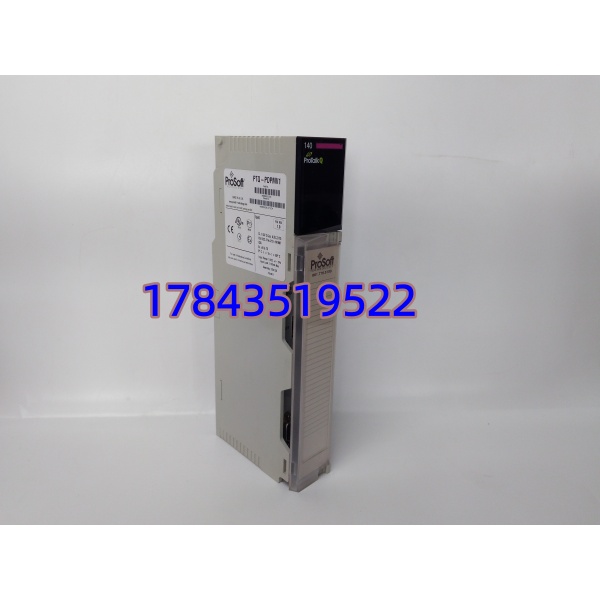

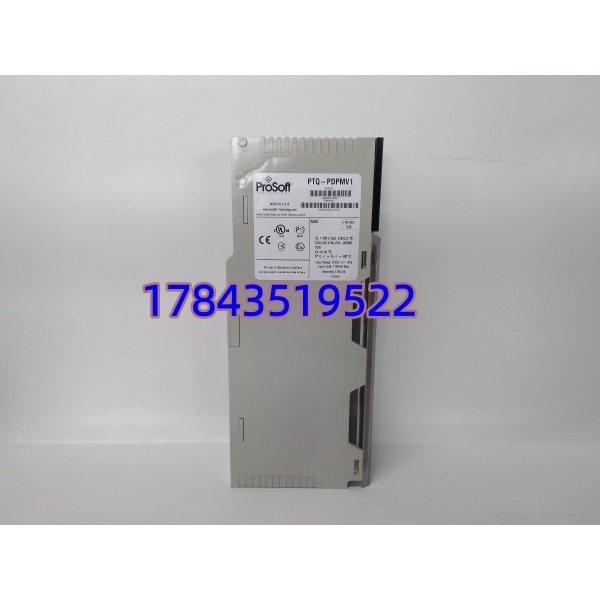

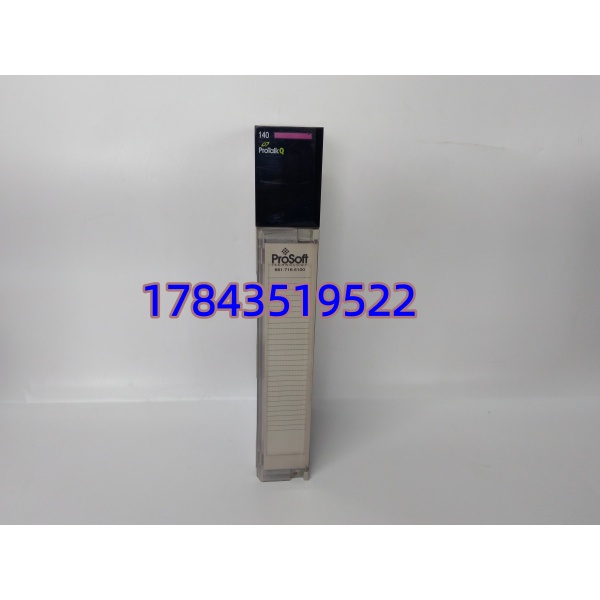

・型号：PTQ-PDPMV1
・品牌：ProSoft Technology
・适配系列：Schneider Modicon Quantum 140CPU 全系列
规格参数
- 机架占用：单标准 Quantum 插槽，单机架最多 6 块（热备架构上限 4 块）
- 背板供电：5VDC，最大消耗 1100mA
- Profibus 接口：9 针 D-Sub，光电隔离 1500Vrms
- 总线速率：9.6kbps~12Mbps，支持自动识别
- 协议支持：DPV0 循环实时 I/O、DPV1 Class1/2 非循环参数读写
- 从站容量：总线含中继器最多挂载 125 台 DP 从站
- 单从站数据上限：输入 244 字节、输出 244 字节
- 全局映射容量：单卡最大 2048 字节输入 + 2048 字节输出
- 配置通道：板载 RJ45 网口，PC 以太网直连配置
- 工作温区：0℃ ~ +60℃；存储 – 40℃ ~ +85℃
- 湿度耐受：5%~95% RH，无凝露机柜环境
- 配套软件：ProSoft Configuration Builder（PCB）、FDT/DTM 工具
- 程序兼容：Unity Pro 2.2 以上、Concept 2.6 以上
- 认证资质：CE、UL、Profibus PTO 官方认证
产品介绍
PTQ-PDPMV1 是第三方开发、施耐德认证的 Quantum 平台专用 Profibus-DPV1 主站卡，内置独立微处理器与 DP 专用 ASIC 芯片，所有总线报文打包、时序调度在卡内完成，和 PLC 主 CPU 异步交换数据，不会拉高 CPU 扫描周期。 模块分两路通讯链路，一路 9 针 DP 总线对接现场变频器、仪表、远程 I/O；一路 RJ45 网口用于现场在线组态、固件升级。相比施耐德原厂 140NOA61110，它 DPV1 功能更完整，支持批量远程读写智能仪表参数，但寄存器映射、背板交互块完全不通用，不能直接替换原厂卡。 坦白讲，市面流通以化工、电厂技改拆机件为主，同型号 V2 升级版硬件引脚完全一致，配置文件可直接复用；新旧批次混用会出现总线扫描抖动，大规模产线改造建议统一批次采购，减少总线调试时长。
应用场景与行业案例
痛点切入
原厂 DP 主站卡算力依附 CPU，现场挂载 30 台以上从站会拉长扫描周期，调节阀调节滞后；仅支持 DPV0，无法远程读取智能仪表故障代码，故障排查只能现场开盖。这款卡自带独立运算单元，DPV1 非循环通道可远程批量校准变送器，提前定位仪表老化隐患。
典型场景
- 炼化连续精馏装置：组网多台西门子变频、Foxboro DCS 从站，远程批量修改流量仪表量程，无需现场停机开盖。
- 火电锅炉辅控系统：连接引风机、一次风机变频柜，热备双模块冗余切换，单卡故障不中断风量调节逻辑。
- 冶金轧钢生产线：高速 DP 总线采集辊道编码器、张力放大器信号，异步传输避免 CPU 卡顿造成堆钢。
- 污水处理生化工段：远距离分布式 DP I/O 采集溶解氧、液位测点，总线诊断精准定位断线分站。
真实案例
某年产 90 万吨甲醇合成装置，原系统使用施耐德 140NOA61110 原厂 DP 卡，挂载 42 台变频器与智能变送器，CPU 扫描周期长期超 120ms，蒸汽调节阀频繁超调。技改更换两块 PTQ-PDPMV1 做双总线分区组网，重新在 Unity Pro 编写背板交互驱动，CPU 扫描周期降至 35ms 以内。一次其中一块通讯卡芯片老化，冗余模块自动接管总线，合成回路压力无大幅波动，班组利用夜班窗口更换备件，未造成减产。电气班组复盘，第三方独立 DP 主站最大优势是剥离总线运算压力，老旧 Quantum CPU 扩容总线时优先选用。
