描述
产品深度介绍

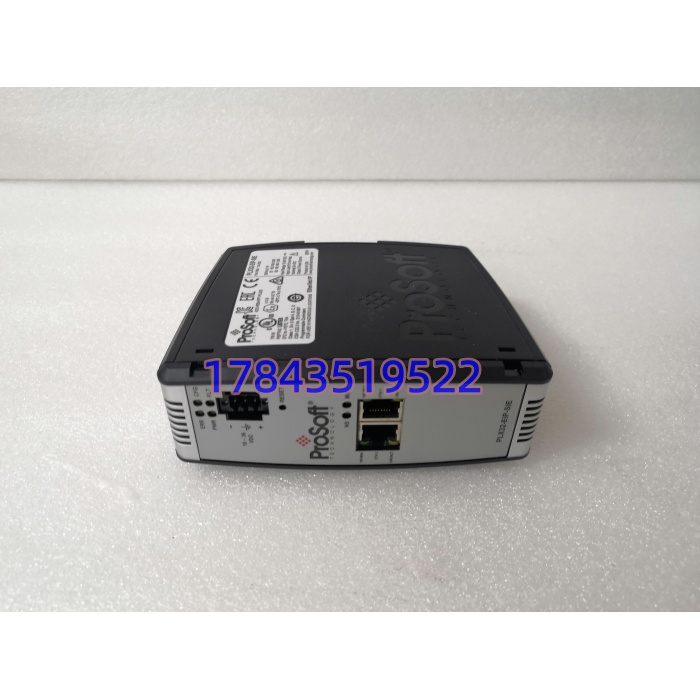

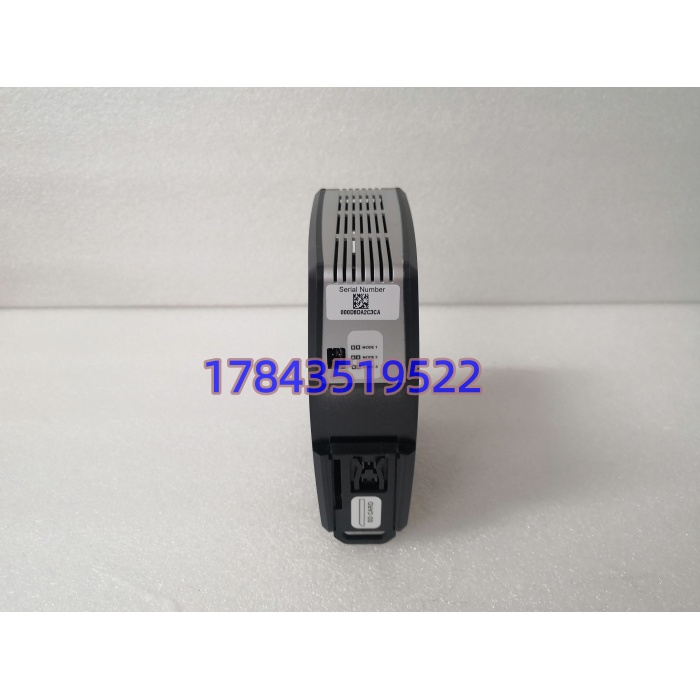

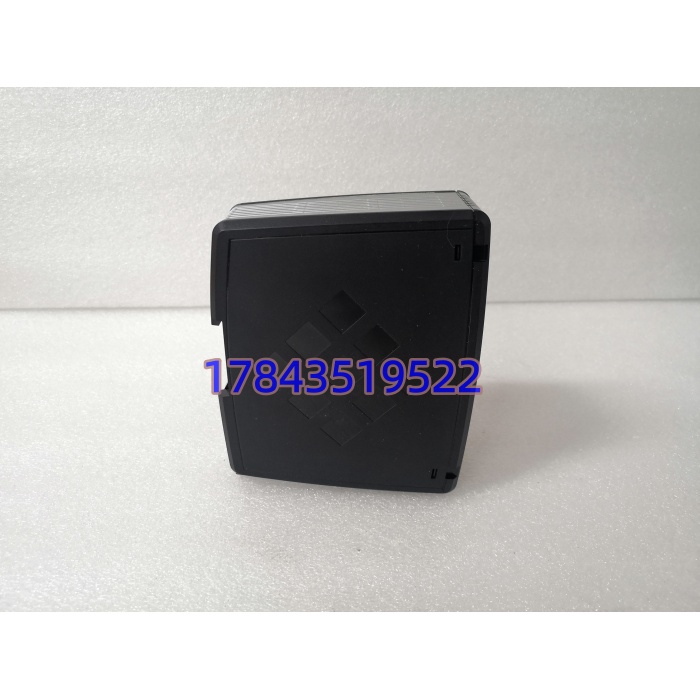

PROSOFT PLX32-EIP-SIE 是专为异构 PLC 系统集成设计的高性能协议网关，实现罗克韦尔 EtherNet/IP 网络与西门子 S7 工业以太网的无缝互通ProSoft Technology Inc。
模块搭载双独立以太网端口，各协议运行在独立子网，无需修改现有设备 IP 即可完成数据对接ProSoft Technology Inc。支持 S7-300/400/1200/1500 全系列 PLC，双向最大 4000 个标签数据交互，满足实时控制与数据采集需求。内置 Web 服务器与 EDS 文件，配置简单，大幅缩短调试周期
关键技术规格
- 协议支持：端口 1（EtherNet/IP 客户端 / 适配器）；端口 2（西门子 S7 通信 客户端 / 服务器）
- 网口配置：2×RJ45 10/100Mbps，独立 IP 栈，支持 DLR 环网
- 数据容量：每方向最多 4000 个标签，可配置读写数据块
- 兼容 PLC：西门子 S7-300、S7-400、S7-1200、S7-1500（ISO-on-TCP/S7 协议）
- 供电：24VDC ±10%，功耗约 5W
- 工作温度：-20°C ~ +60°C（工业级）
- 尺寸：118mm × 85mm × 75mm（DIN 导轨安装）
- 认证：UL、CE、FCC、RoHS
- 配置工具：ProSoft Configuration Builder（免费）
- 诊断功能：内置 Web 服务器，实时状态监控、错误日志、流量分析
质量控制流程
- 入库验收：核对 PROSOFT 原厂序列号、装箱单；外观无划痕、接口完好，附件齐全。
- 功能测试：搭建 EtherNet/IP 与 S7 测试环境，配置双向数据映射；连续运行 24 小时，测试标签读写稳定，无丢包。
- 电气检测：24VDC 供电测试，绝缘电阻＞10MΩ，接地正常，无短路。
- 固件验证：读取固件版本（V1.0 及以上），备份配置文件，确保兼容性。
- 包装发货：防静电袋密封，贴 QC 合格标签，配测试报告、合格证，气泡膜加固。
技术避坑指南
- 子网隔离：双网口必须设置不同网段 IP，禁止同一子网，否则导致网络冲突、通信中断。曾有工程师同网段配置，网关频繁死机，排查 2 小时才解决。
- S7 连接参数：西门子 PLC 需启用S7 通信服务，机架号、槽号必须与实际一致；S7-1200/1500 需取消连接保护，否则网关无法建立连接。
- 数据映射限制：单次读写数据块≤1000 字节，避免大数据块导致通信延迟；高频数据优先映射，低频数据分批传输，防止带宽拥堵。
- 固件版本匹配：网关固件需与配置软件版本兼容，版本差异过大易导致配置失败、通信异常；采购时确认固件版本，必要时提供升级服务。
- 静电防护：模块含精密芯片，安装必须戴防静电手环、在防静电垫操作；冬季干燥环境风险更高，曾有工程师未防护导致模块损坏，损失超千元。
常见问题解答（FAQ）
Q1：这个网关支持热插拔吗？A：支持网口热插拔，但建议断电接线。热插拔可能产生瞬时电流冲击，长期频繁操作会影响网口寿命；紧急情况下可带电插拔，不影响系统运行。
Q2：能同时连接多台西门子 PLC 吗？A：可以。单网关最多支持8 个 S7 连接，可同时读写多台 S7-300/400/1200/1500PLC 数据；需合理分配连接资源，避免通信过载。
Q3：EtherNet/IP 侧支持 Scanner 还是 Adapter？A：端口 1 支持EtherNet/IP Scanner（客户端）和 Adapter（服务器），可灵活配置；常用 Adapter 模式，供罗克韦尔 PLC 主动读写数据，适配多数场景。
Q4：数据传输延迟有多少？A：典型延迟5–10ms，取决于数据量与网络负载；控制级数据（如启停信号）延迟＜5ms，满足实时控制要求；大数据量传输延迟略有增加，但不影响正常运行。
Q5：质保期多久？出问题怎么办？A：提供12 个月质保（自发货日起），覆盖硬件故障与出厂缺陷；非人为损坏免费维修或更换；售后远程协助诊断，紧急情况可提供备用模块，减少停机时间。
