描述
产品深度介绍

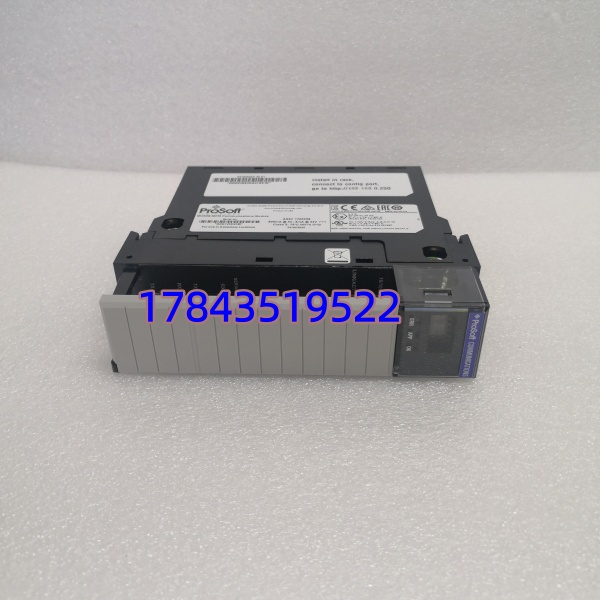

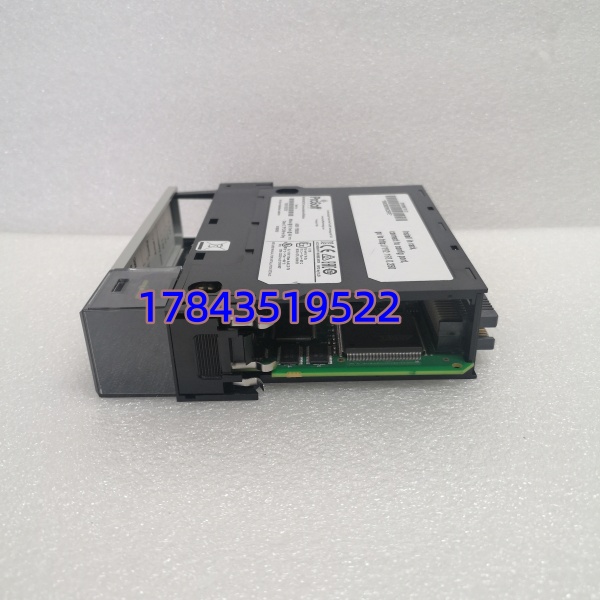

ProSoft MVI56E‑MCM 是罗克韦尔 ControlLogix（1756 机架）专用增强型 Modbus 通讯模块，用于打通 Logix5000 PLC 与第三方 Modbus RTU/ASCII 设备（仪表、变频器、老款 PLC）的数据交互ProSoft Technology Inc。
模块占用单个 I/O 槽位，通过背板与 CPU 高速交换数据；自带双独立可配置串口（Port1：RS‑232；Port2：RS‑485），每口可独立设为主站或从站，支持多网络并行通讯。内置10000 字超大数据库，背板数据与 Modbus 网络异步传输，不占用 CPU 扫描周期ProSoft Technology Inc。支持远程配置与诊断，兼容 Logix5000 固件 v16 及以上，广泛用于油气、水处理、电力、工厂改造项目。
关键技术规格
| 参数 | 规格 |
|---|---|
| 适配平台 | Allen‑Bradley ControlLogix 1756 机架 |
| 固件要求 | Logix5000 v16 及以上 |
| 通讯协议 | Modbus RTU/ASCII（主站 / 从站） |
| 串口配置 | Port1：RS‑232（DB9）；Port2：RS‑485（2/4 线） |
| 波特率 | 最高 115.2 kbps |
| 数据库 | 10000 字（16 位）共享数据区 |
| 背板电源 | 5V DC @ 800 mA；24V DC @ 3 mA |
| 工作温度 | 0°C ~ +60°C |
| 抗震等级 | 5G（10–150Hz），30G 冲击 |
| 尺寸 / 重量 | 145.2×34.6×139.6 mm / 0.45 kg |
常见问题解答
Q1：MVI56E‑MCM 支持热插拔吗？A：不支持。ControlLogix 背板带电，热插拔会导致浪涌，烧毁模块或 CPU 背板接口，更换必须断电。
Q2：MVI56E‑MCM 和 MVI56‑MCM 有什么区别？能直接替换吗？A：MVI56E 是增强版：更大数据库（10000 字 vs 5000 字）、更高波特率、更强抗干扰；可直接替换，无需改 PLC 程序，重新配置参数即可ProSoft Technology Inc。
Q3：双串口可以同时做主站吗？A：可以。Port1 与 Port2完全独立，可同时设为主站，连接不同 Modbus 网络，互不干扰ProSoft Technology Inc。
Q4：通讯频繁丢包、数据抖动，怎么解决？A：常见原因：
- RS‑485 终端电阻未接（总线末端必须设为 ON）；
- A/B 线接反或屏蔽层接地不良，引入干扰；
- 波特率过高，降低至 19.2kbps 或 9.6kbps；
- 从站地址冲突，核对各从站地址唯一性。
Q5：质保期多久？售后怎么处理？A：提供12 个月质保（自发货日起），覆盖非人为硬件故障。人为损坏（静电、进水、过压、接错线）不在质保内。售后可远程协助配置、诊断通讯故障，1 年内故障可保修或更换。
