描述
产品详情

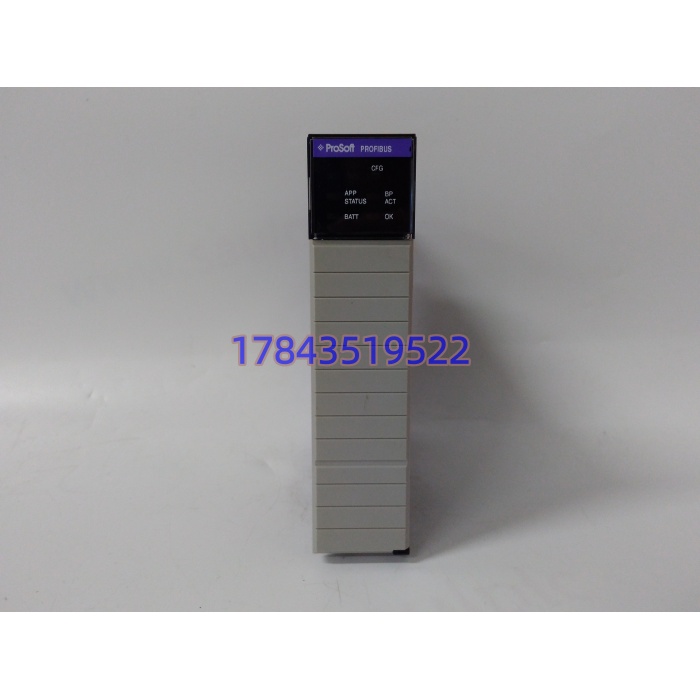

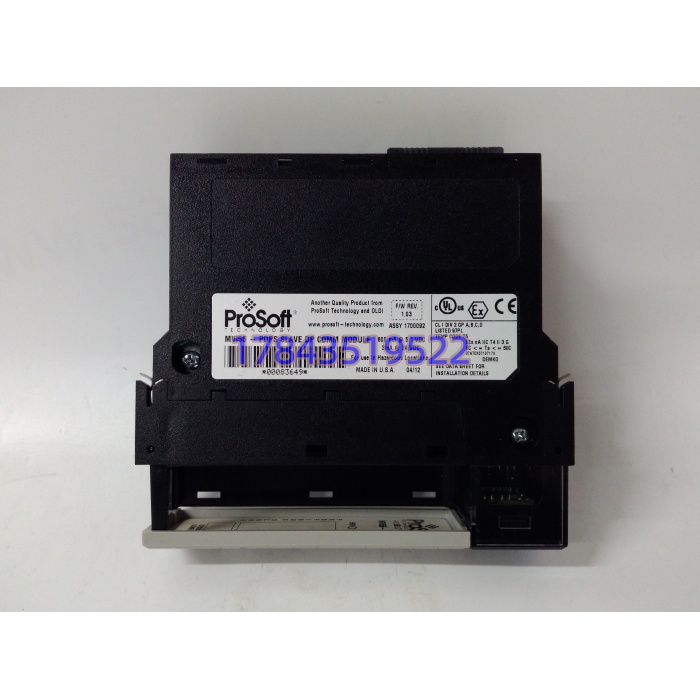

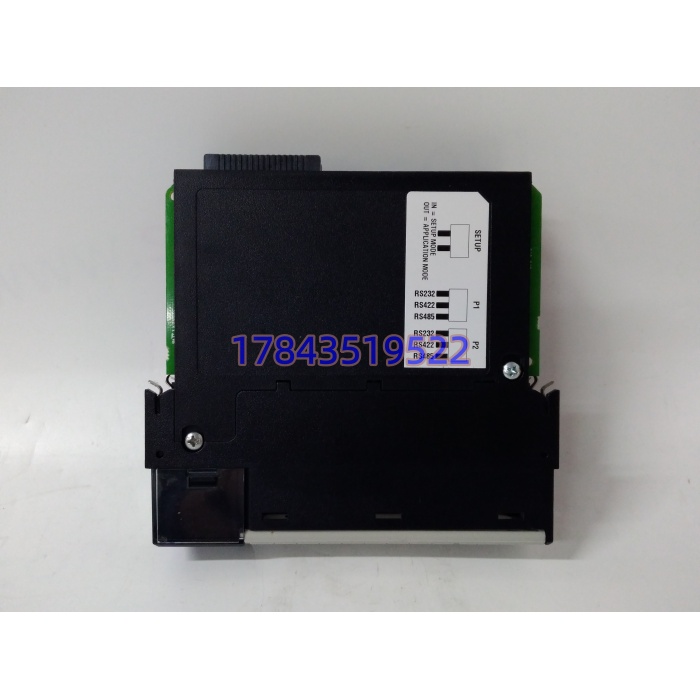

・型号：MVI56-PDPS・品牌：ProSoft Technology・系列：MVI56 1756 ControlLogix 通信模块
规格参数
- 适配机架：Allen‑Bradley 1756 ControlLogix 背板，单槽位占用
- 通讯协议：PROFIBUS DP‑V0 / DP‑V1 从站模式
- DP 接口：DB9 母头 RS485 PROFIBUS 标准接口
- 支持波特率：9.6 kbps ~ 12 Mbps，支持自动波特识别
- DP 站地址范围：0～125
- 过程数据容量：最大 244 字节输入、244 字节输出
- 调试接口：RS232 串口，用于 PCB 软件下载配置文件
- 背板供电：取自 1756 机架背板 5VDC，典型功耗 2.5W
- 配套软件：ProSoft Configuration Builder（PCB）、RSLogix5000/Studio5000
- 工作温度：0 ℃ ~ +60 ℃（控制柜内安装）
- 防护等级：IP20，仅限柜内使用
- 原厂状态：已停产，存量维修备件
产品介绍
MVI56-PDPS 是 ProSoft 面向罗克韦尔 ControlLogix 平台开发的 PROFIBUS DP 从站模块。作用是把 ControlLogix 虚拟成 DP 从站，对接西门子、ABB 等 DP 主站控制系统，完成双向数据交换。
坦白讲，现场很容易混淆 PDPS 和 PDPMV1。PDPS 为从站模块，不能挂载 DP 现场仪表；PDPMV1 才是 DP 主站。不少改造项目选型出错，到货才发现无法驱动变频器、远程 I/O，耽误停机窗口。模块配置文件独立存储在卡件内部，单纯下载 PLC 标签程序无法完成通讯恢复。
应用场景与行业案例
现场经常碰到这类难题：老产线主控是西门子 DP 主站，新增 ControlLogix 分站，缺少协议对接通道；两套控制系统数据断联会造成整条生产线联锁失效。典型场景：
- 汽车整车焊装线：西门子 DP 主站对接新增 ControlLogix 机器人控制柜。
- 化工成套装置：第三方 ControlLogix 辅控系统接入 DCS PROFIBUS 网络。
- 水泥建材生产线：新增罗克韦尔控制系统对接原有 DP 主站传动系统。
- 油气增压站：机组辅控 PLC 与透平控制系统 DP 数据互通。
真实案例：一家汽车零部件冲压车间，西门子 S7‑400 作为 DP 主站，新增一套 ControlLogix 使用 MVI56-PDPS 通讯。前期调试通讯断断续续，更换同型号二手模块依旧异常。排查发现备件内部没有保存配置文件，运维仅导入 PLC 程序，遗漏 PCB 配置下载。完整导入 DP 地址、数据映射表后，通讯稳定。工程师提醒：更换该模块，PLC 程序与模块配置文件两者缺一不可。
