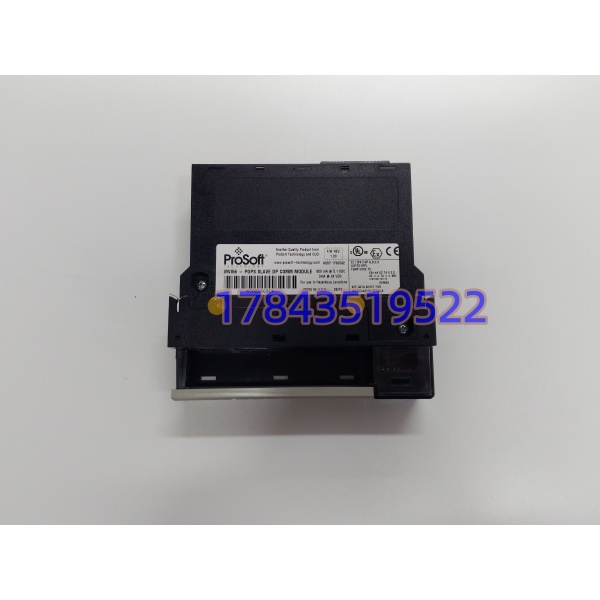

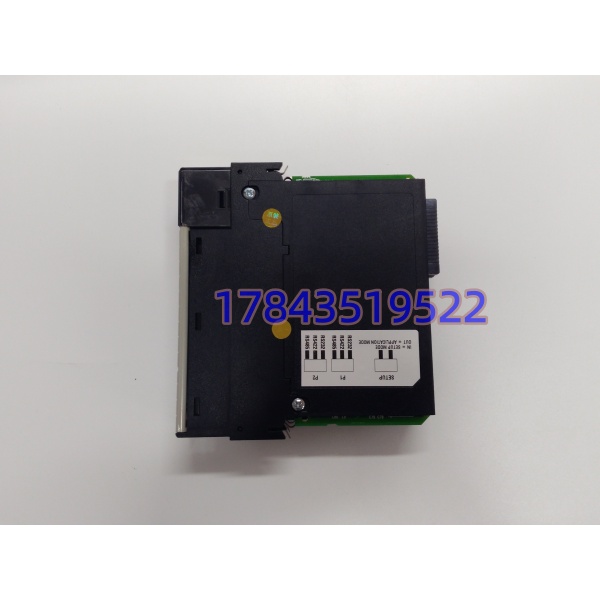

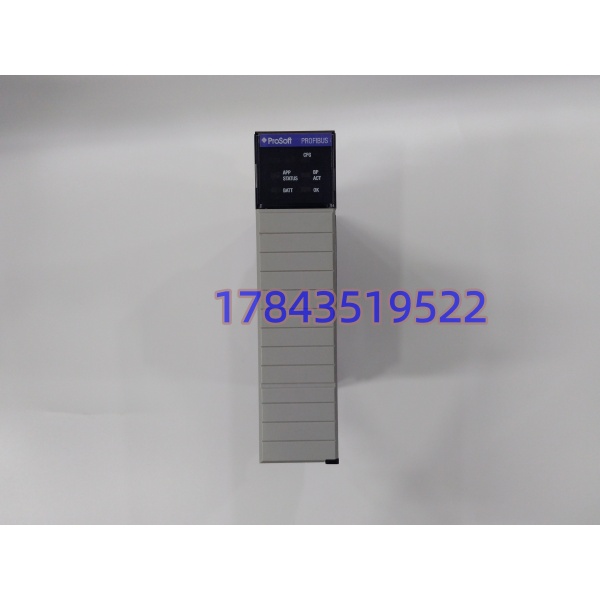

ProSoft MVI56-PDPS | ControlLogix PROFIBUS DP 从站通讯模块

描述

关键技术规格

产品深度介绍

MVI56-PDPS 是 ProSoft 专为 1756 ControlLogix 平台开发的 DP 从站通讯模块，解决西门子 S7-300/400、PCS7 DCS 与罗克韦尔 PLC 跨品牌数据互通需求。模块直接插入 ControlLogix 机架，通过背板高速交换标签数据，无需外置网关，延迟更低、扫描同步性更好。自带独立处理芯片，通讯负载不占用 CPU 扫描周期，支持同步模式适配多轴联动、批量配方交互场景。配套标准 GSD 文件，导入西门子 DP 主站即可识别 ControlLogix 子系统，数据映射灵活可调，新旧产线改造无需拆除原有 DP 总线架构，大幅缩短停机改造时长。

应用场景与行业案例

前年华东汽车总装车间，主线 S7-400 作为 DP 主站，新增一套 ControlLogix 视觉检测工位，初期用 OPC 中转数据，数据延迟超 100ms，机器人定位频繁偏差，整线节拍无法达标。

典型应用场景

1. 汽车制造 – 焊装、涂装、总装流水线西门子 DP 主站统一管控整条产线，新增 ControlLogix 视觉、机器人子站，模块作为 DP 从站实时上传检测数据、接收启停联锁指令，保障同步节拍。
2. 石油化工 – PCS7 DCS 改造项目原有西门子 DP 总线系统，新增罗克韦尔压缩机组、分析仪表子系统，实现温度、压力、流量闭环互通，满足中控统一监控要求。
3. 火力发电 – 输煤、化水辅控系统电厂主系统采用 S7 DP 主站，新增 ControlLogix 除尘、加药控制柜，跨品牌传输故障报警、设备运行状态信号。
4. 冶金轧钢 – 加热炉、精轧工段高温强干扰环境稳定传输速度、力矩设定值，Sync 同步模式保障多机架轧机协同控制。
5. 制药无菌生产线 – 批次批控系统PCS7 主站下发配方参数至 ControlLogix 灌装设备，完整上传生产日志，满足 GMP 数据追溯规范。

真实工程案例

山东某大型化工园区，原有整套西门子 PCS7 DCS 系统，新增两套 ControlLogix 精馏塔本地控制单元。初期方案选用外置 DP 网关，通讯抖动大，PID 回路波动超工艺阈值。项目更换两块 MVI56-PDPS 内置通讯模块，直接插入 1756 机架，导入配套 GSD 文件完成组态，数据延迟降至 5ms 以内。改造全程分段停机，单套模块更换调试仅 2 小时，整套装置无长时间停产。自控工程师反馈，内置背板通讯卡相比外置网关，故障率降低七成，后期维护排查难度大幅下降。
