描述

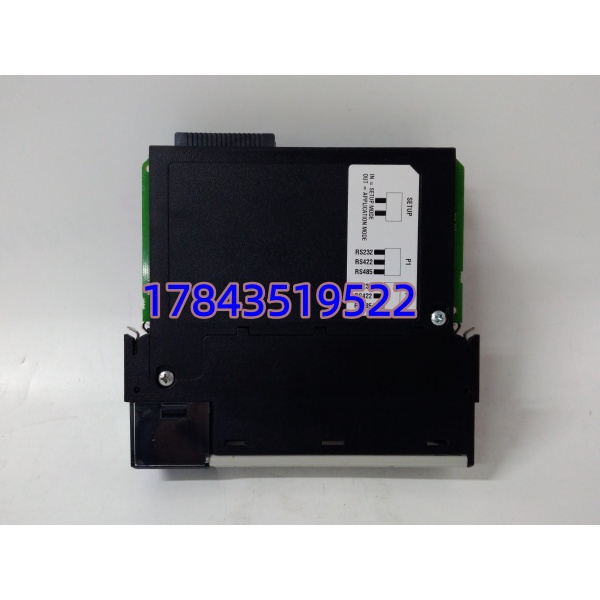

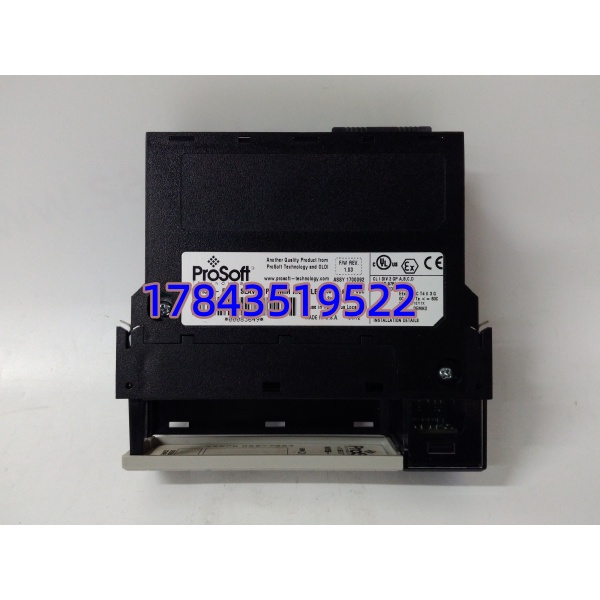

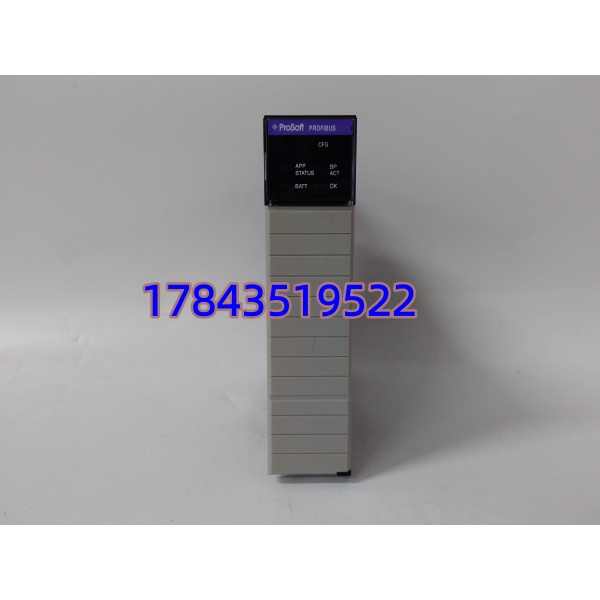

产品详情
・型号：MVI56-PDPS
・品牌：ProSoft Technology
・系列：MVI56 ControlLogix 通讯模块
规格参数
| 参数项 | 原厂手册标注数值 |
|---|---|
| 适配机架 | 1756 ControlLogix 标准机架，单槽占用 |
| 总线协议 | Profibus DP-V0 从站，兼容 DP-V1 诊断 |
| DP 通讯接口 | DB9 母头标准 Profibus 接口 |
| 支持波特率 | 9.6k/19.2k/93.75k/187.5k/500k/1.5M/3M/6M/12Mbps |
| DP 从站地址范围 | 0~125 可软件设定 |
| 数据交换上限 | 输入 122 字，输出 122 字，总数据不超 200 字 |
| 调试端口 | RS232 串口，用于 PC 配置与在线诊断 |
| 背板供电 | 5V DC 由机架背板供电 |
| 典型整机功耗 | 2.5W |
| 工作温度区间 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，仅电控柜内安装 |
| 外形尺寸 | 139×118×44mm |
| 净重 | 约 0.18kg |
| 认证 | CE、UL、Profibus 合规认证 |
| 配套软件 | ProSoft Configuration Builder（PCB） |
产品介绍
MVI56-PDPS 是专为罗克韦尔 ControlLogix 平台开发的第三方通讯卡，核心作用是解决罗克韦尔 PLC 接入西门子 DP 主站、第三方 DP DCS 的互联需求。常规罗克韦尔原生卡仅支持 EtherNet/IP、ControlNet，不原生支持 Profibus DP 从站，这款模块填补协议互通缺口。
坦白讲，同系列 MVI56-PDPMV1 是 DP 主站卡，两者硬件固件不能互换。模块把 ControlLogix 内部标签数据映射成 DP 总线输入输出区，主站可直接读写罗克韦尔内联锁、阀位、温度等参数；板载独立诊断电路，总线断线、地址冲突、数据溢出都会通过背板状态标签上传控制器，不用额外总线分析仪排查。原厂已宣告停产，存量产线大多采购拆机原装件，升级替换型号 ILX56-PBS 需要重新做组态映射，停机调试周期更长。
应用场景与行业案例
痛点切入
我在汽车、化工现场多次碰到新旧产线分属不同品牌 PLC，用 OPC 服务器中转数据延迟大、网络波动容易断连；直接新增整套 DP 主站改造成本高、停机周期久。普通通用协议转换器不兼容 ControlLogix 背板 IO 交互逻辑，数据刷新滞后会导致联锁动作延迟。
典型场景
- 整车涂装流水线：西门子 S7 DP 主站管控全线，罗克韦尔 ControlLogix 喷涂工位加装 MVI56-PDPS 作为从站，传输喷枪启停、位移、故障代码。
- 炼化联合装置 DCS 对接：Foxboro / 横河 DP 主站读取罗克韦尔辅控 PLC 液位、泵状态，实现全厂集中监控。
- 火电厂脱硫脱硝系统：ControlLogix 本地控制单元接入机组西门子 DP 主站，上传浆液流量、阀门反馈信号。
- 冶金轧钢生产线：主传动 S7 DP 网络读写罗克韦尔机架的辊道、冷却风机控制指令。
- 城市污水厂中控改造：原有 DP SCADA 系统接入新增 ControlLogix 生化池控制柜，无需更换整套上位网络。
真实案例
某年产 60 万吨乙烯装置辅控系统运行 10 年，中控西门子 S7-400 频繁报 DP 从站失联，排查三号机柜 MVI56-PDPS 总线驱动芯片损坏，DP 通讯完全中断，污水池、循环泵参数全部无法上传。库房存有拆机同款卡，支持热插拔，更换耗时 30 分钟，重新下载 PCB 配置文件后 DP 总线恢复正常数据交互。运维后续备存两块同型号模块，避免单卡故障造成全厂污水系统无监控。
