描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配机架 | 罗克韦尔 1756 ControlLogix，单槽位安装，支持本地 / 远程机架 |
| 总线协议 | PROFIBUS DP-V0、DP-V1（Class1/Class2），兼容 PROFIdrive 3.1 |
| PROFIBUS 接口 | DB9 母头 RS485，1000V 光隔离，内置 DC-DC 隔离电源 |
| 总线波特率 | 9.6 kbps ~ 12 Mbps 全档位可选，自动总线参数计算 |
| 最大挂载从站 | 125 台（搭配中继器扩展） |
| 循环数据容量 | 输入 1536 字节、输出 1536 字节 |
| 非循环功能 | DPV1 读写、从站扩展诊断、故障报警、Sync/Freeze 同步指令 |
| 背板供电消耗 | 800 mA @5 VDC，3 mA @24 VDC |
| 环境温度 | 工作 0 ℃ ~ 60 ℃；存储 – 40 ℃ ~ 85 ℃ |
| 配置端口 | 板载 RJ45 调试口，搭配 PCB 组态软件导入 GSD 文件 |
| 固件处理器 | 32 位 ColdFire 66MHz，16MB 运行内存 |
| 硬件特性 | 支持机架热插拔，多模块同机架并行部署 |
| 软件适配 | RSLogix5000 V2.51 及以上、Studio5000、RSLinx |
| 认证标准 | IEC 61158、Class I Div2 防爆区域可用 |
产品深度介绍

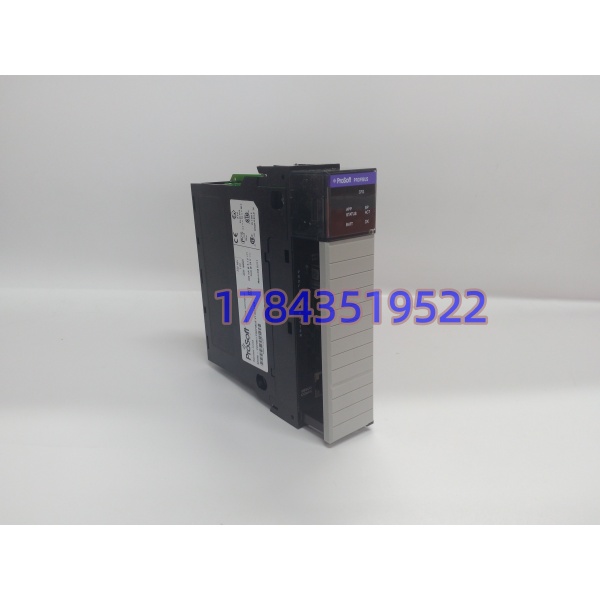

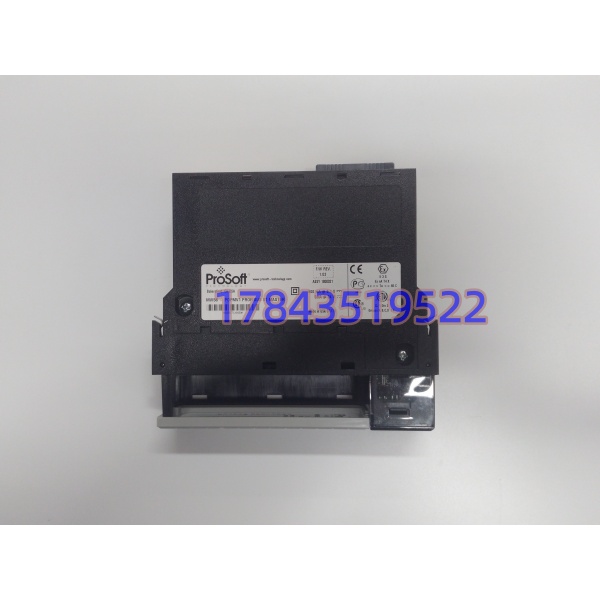

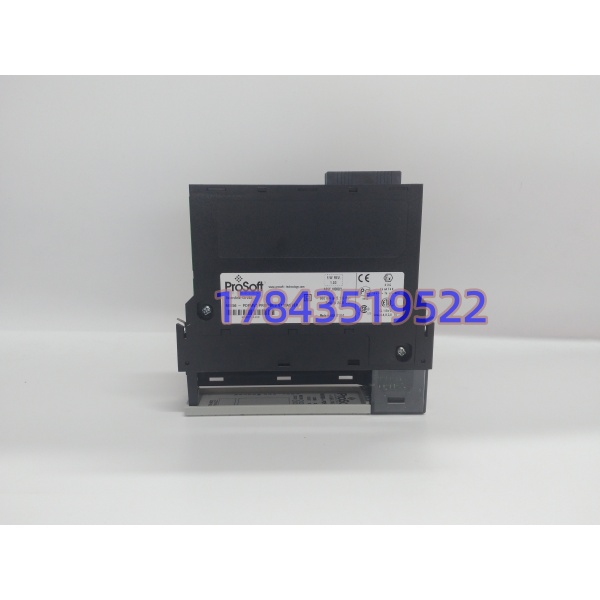

MVI56-PDPMV1 是 ProSoft 专为罗克韦尔 ControlLogix 1756 系列 PLC 开发的独立 PROFIBUS DP-V1 主站卡件，直接插入 1756 机架即可使用，解决 AB 平台无法原生对接西门子 DP 传动、DP 仪表的系统集成痛点ProSoft Te…。模块自带独立通讯处理器，总线数据运算不占用 PLC CPU 算力，兼顾高速循环 I/O 控制与 DPV1 非循环参数读写，可在线读取变频器参数、仪表校准数据、设备故障诊断信息。光隔离 RS485 端口削弱现场变频、电机带来的电磁干扰，适配冶金、化工等高干扰工况；配套组态软件自动生成总线拓扑，支持在线查看所有从站运行状态，大幅缩短现场调试周期。
应用场景与行业案例
工程痛点描述
大量存量产线同时存在罗克韦尔 ControlLogix 主控与西门子 DP 变频器、DP 压力 / 流量仪表，原生 1756 机架无 DP 主站接口。若选用第三方网关，存在数据延迟、丢包、联锁响应滞后问题，直接影响生产线安全联锁；单独更换整套 PLC 改造成本极高，停机周期长。MVI56-PDPMV1 单槽扩容即可实现双向数据互通，无需改动原有 PLC 程序架构。
典型应用场景
- 冶金轧钢生产线 – 多品牌传动集成ControlLogix 主控对接西门子 6SE70/G120 DP 变频器，实现轧辊速度同步、张力闭环控制，支持 DPV1 实时读取电机温度、负载、故障代码。
- 石油化工 DCS/ESD 系统 – 现场 DP 仪表对接炼化装置 DP 压力变送器、阀门定位器接入 AB 安全 PLC，循环传输联锁信号，非循环读取仪表校准、故障诊断数据，满足安全审计追溯要求。
- 水处理、市政污水厂 – 风机、加药变频控制厂区多台 DP 风机、搅拌变频集中接入 ControlLogix，远程修改运行参数，总线诊断快速定位单台变频通讯断线故障。
- 火电自备电厂辅机系统锅炉引风机、给水泵 DP 传动设备接入 1756 PLC，Sync 同步指令实现多机组负荷联动调节。
- 汽车制造自动化产线输送线 DP 伺服、传感器网络集成，大批量从站集中管理，在线批量修改设备工艺参数。
真实工程案例
去年四季度，华东某汽车冲压车间原有老款 MVI56-PDPMV1 使用 8 年，总线端口光耦老化，频繁报从站离线，产线每班停机 2-3 次。原厂订货交期 45 天，车间无法长期减产。客户采购全新现货 MVI56-PDPMV1，出库前完成背板通讯、12Mbps 总线满载 24 小时老化测试，附带测试日志。利用夜班 2 小时窗口期热插拔替换，GSD 文件、总线参数直接沿用旧工程配置，无需重新组态。更换后连续运行 30 天无通讯中断，DPV1 参数读写响应速度提升，运维不用每日排查断线故障。后续该工厂采购 2 块同型号模块作为机架备用备件。
