描述
产品详情

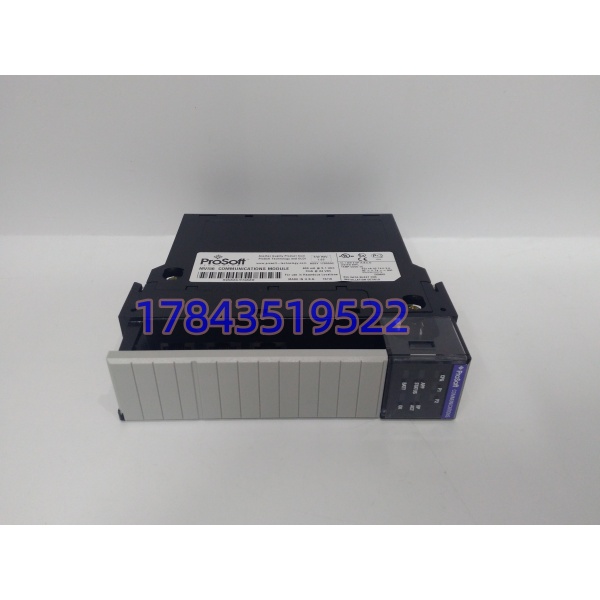

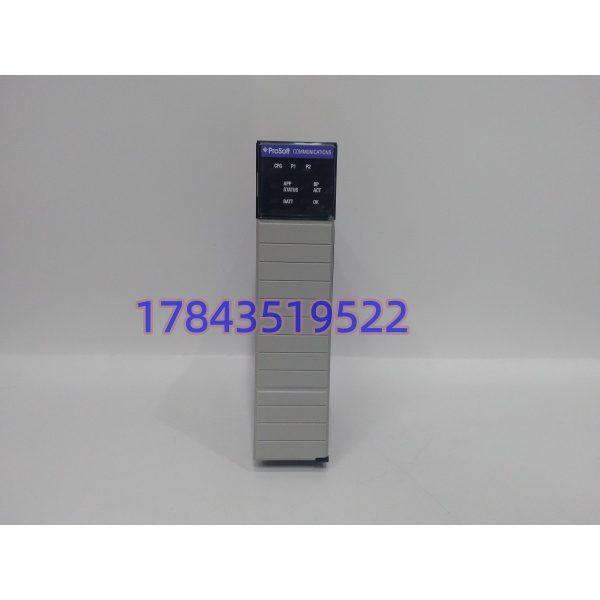

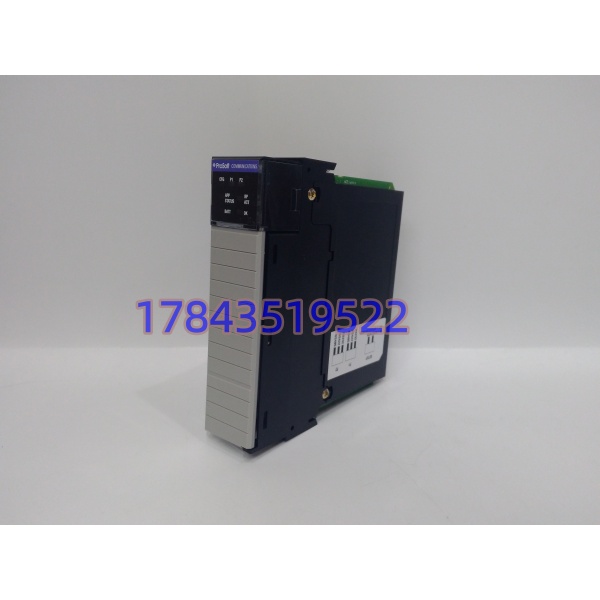

・型号：MVI56-LTQ
・品牌：ProSoft Technology
・系列：MVI56，ControlLogix 机架通讯模块
规格参数
- 适配机架：Allen‑Bradley ControlLogix 1756 本地 / 远程 I/O 机架
- 背板功耗：800mA（5VDC 背板）
- 串行端口：双独立串口（PORT1、PORT2），硬件跳线切换 RS232/RS485
- 支持协议：Limitorque 原生阀控协议
- 节点容量：单模块最多管理 150 台 Limitorque 电动执行器
- 内部寄存器：1500 字数据缓冲区，用于 PLC 背板数据交互
- 调试接口：RS232 CFG 配置口，搭配 PC 工具完成参数设定
- 波特率范围：1200~115200bps 软件可调
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5%~95%，无凝露
- 抗震指标：运行 5g（10–150Hz）
- 配套软件：ProSoft Configuration Builder；RSLogix5000 V2.51 及以上版本
- 生命周期状态：原厂供货持续收紧，处于供货受限阶段
产品介绍
油气长输管线、炼化装置大量采用 Limitorque 电动阀，整条工艺隔离、紧急切断逻辑高度依赖阀位实时信号。MVI56-LTQ 作为 ControlLogix 系统接入阀组网络唯一专用网关，模块通讯中断后，控制室无法下发开关指令、无法获取阀门故障报警，ESD 紧急关断回路存在监控盲区。
严格来说，不能直接用 MVI56-MNET、MVI56-MCM 这类通用 Modbus 模块替代。普通 Modbus 卡无法解析 Limitorque 私有轮询机制与专用阀故障代码，强行改造需要更换现场执行器通讯板，改造成本很高。不少存量场站选择持续储备原装模块，规避大规模现场改造。
应用场景与库存策略
油气、化工装置紧急切断阀属于安全等级极高设备，通讯模块故障无法临时旁路。海外原厂订货周期普遍 10–16 周，管线场站大多地处偏远，备件运输耗时更长。
- 原油 / 天然气长输管线压气站：干线 ESD 切断阀通讯核心，建议单站常备 1 块冷备件。
- 炼化厂区油品罐区：大量 Limitorque 阀集中组网，多套控制柜可组建区域共享备件池。
- LNG 接收站工艺控制系统：不允许无计划停机，优先锁定稳定现货渠道。
- 中小型化工园区污水、公用工程装置：阀门数量偏少，可和供应商签订寄售备件协议。
某沿海炼化罐区 ControlLogix 控制柜内 MVI56-LTQ 单通道烧毁，一半罐区阀门失去监控。备件库没有预留同款模块，跨区域调货耗时 7 天才送达，期间罐区只能依靠现场人员就地巡检阀门状态。复盘之后，运维团队将此型号划入安全仪表相关关键备件清单，维持最低库存。
