描述
产品详情

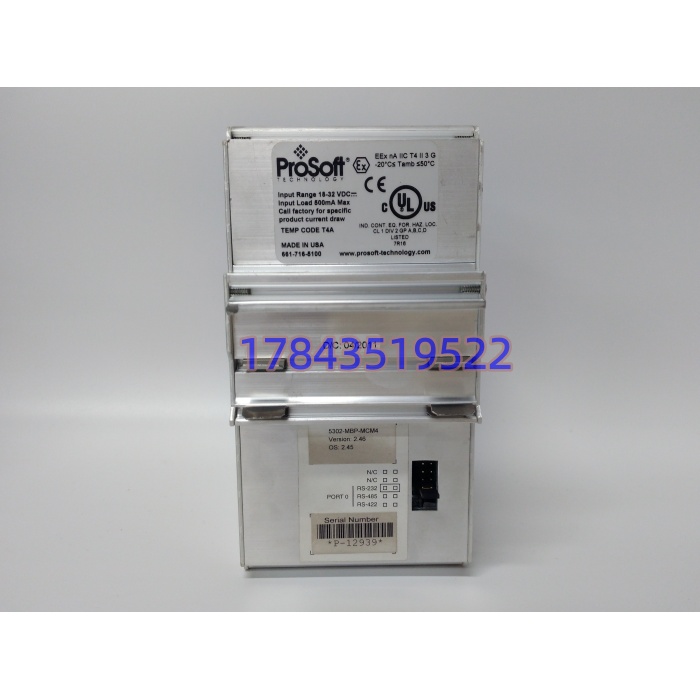

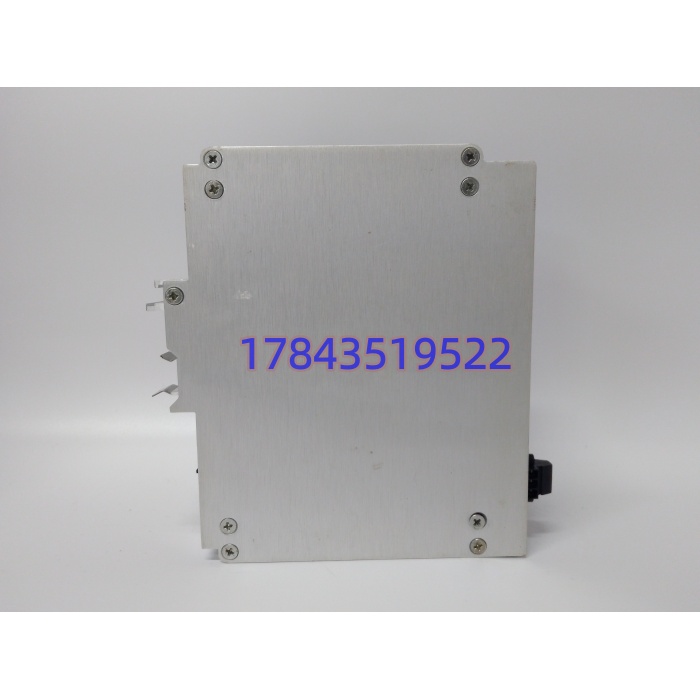

・型号：5302‑MBP‑MCM4・品牌：ProSoft Technology・系列：Rockwell ControlLogix 1756 第三方通讯模块
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | 5302‑MBP‑MCM4 |
| 适配机架 | Rockwell 1756 ControlLogix 机架 |
| 总线协议 | Modbus‑Plus（MB+），支持多主站模式 |
| 硬件接口 | DB9 Modbus‑Plus 总线接口 |
| 背板交互 | 通过 ControlLogix 背板与控制器标签交换数据 |
| 供电来源 | 1756 机架背板供电 |
| 诊断能力 | 板载硬件自检，状态 LED 指示灯，背板返回故障代码 |
| 组态工具 | ProSoft 配置软件，组态存于模块本地 |
| 工作温度 | 0℃ ~ +60℃（需核对原厂手册） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20，控制柜内部使用 |
| 生命周期 | 原厂停产，无全新原厂订货渠道 |
产品介绍
5302‑MBP‑MCM4 是 ProSoft 专为 1756 平台开发的 Modbus‑Plus 网关卡，罗克韦尔原生没有 MB + 接口模块，这块卡用来对接施耐德老款 Modbus‑Plus PLC、驱动器，把 MB + 网络数据映射到 ControlLogix 标签。模块的 MB + 网络组态独立存储在板卡内部，不是保存在 Logix 控制器工程内。
坦白讲，现场容易混淆同家族 5302‑MBP‑MCM，机架可以插入，但固件、多主站功能存在差异，不能直接互换。硬件退市多年，流通货源以拆机件、库存备件为主；DB9 接口损坏、MBP 总线收发芯片损坏、组态丢失是现场高频故障，只看背板 OK 灯，不能代表 MB + 总线可以正常收发报文。
应用场景与行业案例
痛点切入：我在现场遇到过，该模块一旦故障，整条 Modbus‑Plus 总线全部失联，老施耐德 PLC、变频器全部无法和 ControlLogix 交互。很多老改造项目保留原有 MB + 现场设备，没有备选通讯通道。MRO 备件上机如果缺少对应组态文件，硬件识别正常但是总线无数据。
典型场景
- 化工技改项目：原有施耐德 Modbus‑Plus 设备保留，新增 ControlLogix 主控，依靠该卡做协议对接。
- 汽车老产线改造：原有 MB + 总线变频器，升级上位控制器为 ControlLogix，不更换全部现场驱动。
- 油气橇装存量设备：成套设备原配 ProSoft MBP 模块，程序组态固化，改动成本很高。
- 水处理老装置改造：保留 MB + 子 PLC，与 1756 系统做数据对接。
真实案例某化工技改工段 5302‑MBP‑MCM4 总线报错，MB + 网络全部断连。库房拿到外观接近的 5302‑MBP‑MCM 直接上机，机架识别正常，但多主站握手失败，总线设备无法轮询。换回 5302‑MBP‑MCM4 拆机备件，导入备份 MB + 组态，完成总线终端电阻匹配调试，全部 MB + 设备恢复数据交互。事后运维定规矩：ProSoft 第三方通讯卡入库，除硬件检测，务必保存项目对应的组态备份。
