描述
产品详情

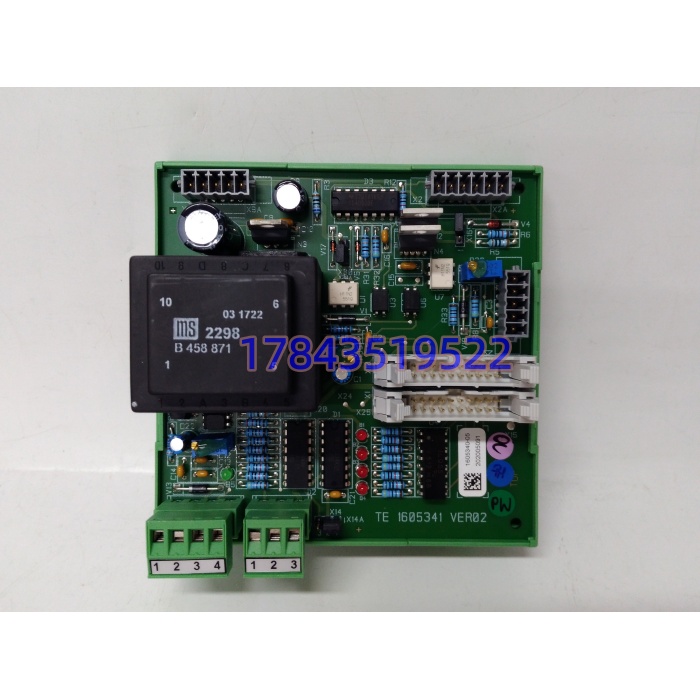

・型号：1605341 VER02，母板编号 1605340‑05・品牌：TE 泰科电子・系列：设备配套定制板卡
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 硬件版本 | VER02，版本不可随意混用 |
| 母板部件号 | 1605340‑05，子板必须匹配该母板 |
| 板卡形式 | 插接式子板，板载多组连接器 |
| 供电 | 由母板背板供电，具体电压以设备手册为准 |
| 工作温度 | 0℃ ~ +55℃，机柜 / 设备腔体内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，设备腔体内部使用 |
| 产品状态 | 整机配套定制件，原厂不单独销售，无单独订货渠道 |
| 配套约束 | 子板 VER02 只能对接 1605340‑05 母板，高 / 低版本不能混插 |
| 电磁兼容 | 满足对应成套设备 EMC 指标，以设备原厂手册为准 |
产品介绍
1605341 VER02 是 TE 的设备定制插接子板，依附于 1605340‑05 母板工作，不能独立运行。主要承担信号中转、电平匹配，把母板信号引向外部接插件，完成设备内部回路连通。
坦白讲，这是成套设备内置定制 PCB，市面上没有通用替代板。VER 版本差异代表元器件、连接器引脚改动，VER01 和 VER02 不能混插。现场常见故障：接插件针脚氧化、浪涌造成板上回路烧毁；潮湿粉尘会加剧连接器接触不良。备件来源只有拆机拆机件、少量剩余库存。
应用场景与行业案例
痛点切入：我在现场遇到过，成套设备部分输出回路无动作，母板指示灯全部正常，反复查外部接线，最后定位是这块子板连接器通道损坏。还有维修人员拿到 VER01 旧版本直接插上，上电之后部分信号错位，设备动作异常。
典型场景
- 工业成套专用设备：原厂整机内部信号接口子板，设备维保替换。
- 测试工装设备：存量工装内部 PCB 损坏，寻找同版本备件。
- 产线专用机组：原有设备不做整机更新，只更换故障子板维持生产。
- 设备维修项目：母板 1605340‑05 完好，仅子板故障的维修场景。
真实案例某工厂一套专用生产设备，几路输出回路无输出，设备主控母板 1605340‑05 状态指示灯全部正常，外部接线、负载全部测量无异常。维修人员拿到一块 VER01 版本的 1605341 直接插装，上电之后部分信号逻辑错乱，设备误触发动作。更换 VER02 版本 1605341 备件，仔细清洁公母接插件针脚，对准插槽到位插紧，上电测试，全部输出回路恢复正常。之后维修档案明确记录，子板必须核对 VER 版本以及母板编号，不可只看 1605341 编号。
