描述
产品详情

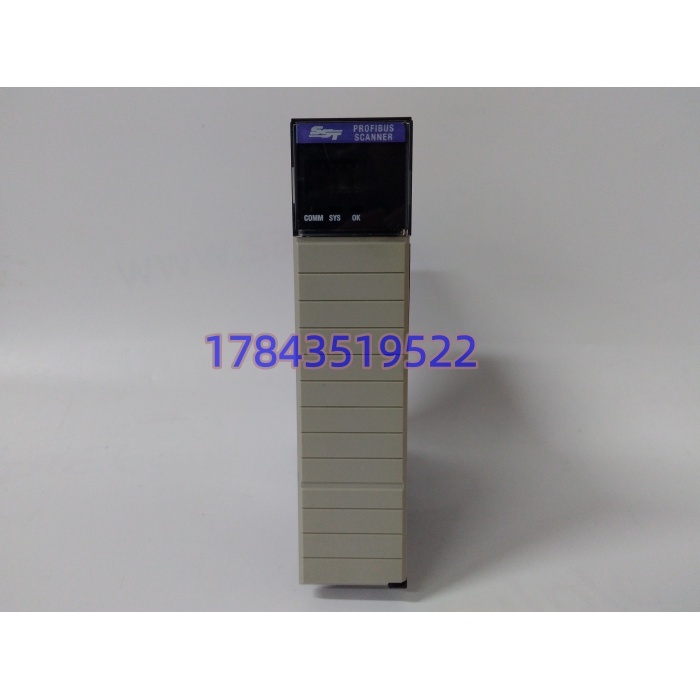

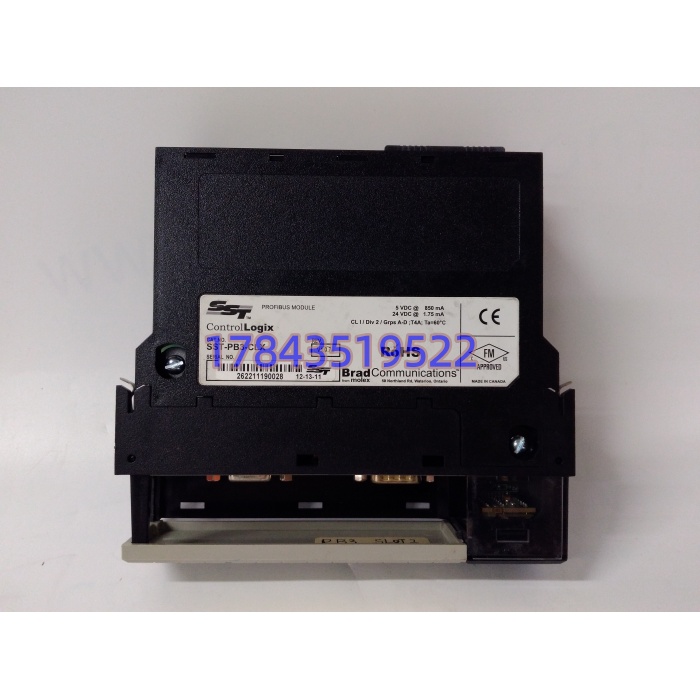

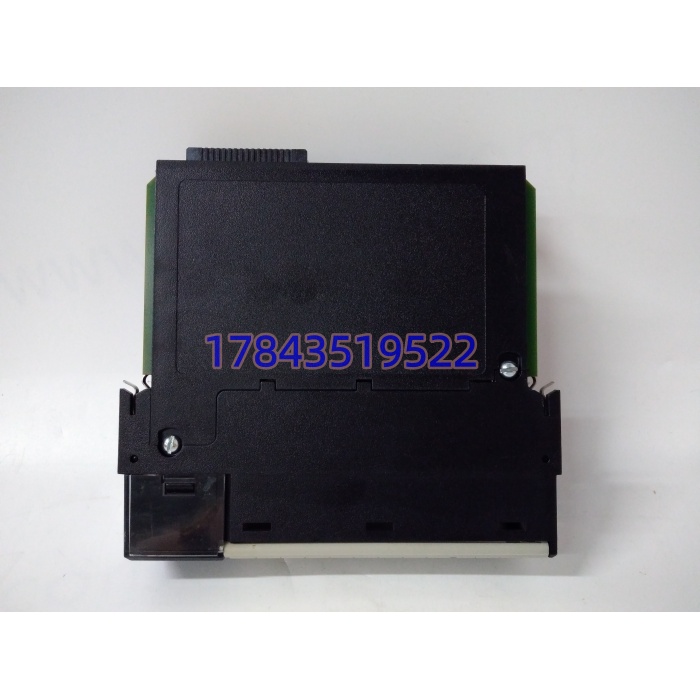

・型号：SST‑PB3‑CLX・品牌：SST（Molex 旗下）・系列：ControlLogix 1756 机架第三方通讯模块
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 适配机架 | Rockwell 1756 ControlLogix 机架背板 |
| 总线协议 | Profibus‑DP，可配置主站或从站 |
| 背板速率 | 适配 ControlLogix 背板通信速率 |
| 硬件连接器 | DB9 Profibus 接口 |
| 组态工具 | SST Profibus Configuration Tool |
| 供电来源 | 1756 机架背板供电 |
| 数据交互 | 通过背板与 Logix 控制器标签交换数据 |
| 工作温度 | 0℃ ~ +60℃ |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20，控制柜内部安装 |
| 生命周期 | 原厂停产，不再产出全新硬件 |
产品介绍
SST‑PB3‑CLX 是第三方开发、用于 1756 ControlLogix 机架的 Profibus‑DP 通讯模块。罗克韦尔原生没有 DP 接口模块，该卡用来对接大量 DP 从站设备，比如变频器、远程 I/O。模块配置不是存放在 PLC 程序内，需要独立工具下载 DP 组态到模块本地。
坦白讲，现场踩坑很多。同平台还有 SST‑PB3‑CLX‑E 等衍生版本，机架可以插进去，但固件、组态文件不能通用。硬件停产时间久，拆机件占流通货源大头；很多二手卡内部组态丢失，上电背板正常，但 DP 总线完全不收发数据，不能只看背板 OK 灯就判定模块完好。
应用场景与行业案例
痛点切入：我在现场遇到过，一旦这块模块故障，整条 Profibus‑DP 总线全部中断，变频器、远程 I/O 全部失联，整条产线直接停下。原生没有同规格罗克韦尔替代卡，MRO 渠道拿回来的备件，漏做组态下载就上机，同样无法通讯。
典型场景
- 汽车焊装生产线：ControlLogix 系统对接 DP 总线变频器与远程 I/O，老项目整套逻辑定型，不愿重新改造网络架构。
- 冶金生产线老成套设备：进口 DP 变频器配套，选用该卡实现 Logix 平台和 DP 设备对接，改造周期长。
- 化工存量装置：随进口成套设备配套，大量 DP 仪表，预算不足以做整套网络改造。
- 水泥建材生产线：老线 PLC 升级为 ControlLogix，保留原有 DP 现场设备，用该模块做协议转换。
真实案例某汽车零部件工厂产线 SST‑PB3‑CLX 硬件损坏，DP 总线全部离线，产线停机。拿到一块拆机备件直接插入 1756 机架，背板指示灯正常，但 DP 侧没有任何报文。工程师反复检查 DP 接线、终端电阻，排查两个小时。后来想起该模块需要独立下载 Profibus 组态，导入原有组态文件下载至模块，总线设备恢复通讯，产线重启。事后运维内部定规则，入库备件必须完成组态下载、总线模拟测试。
