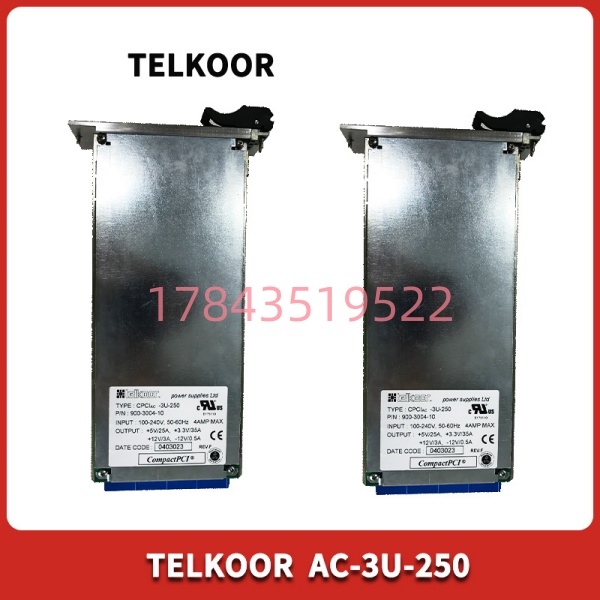

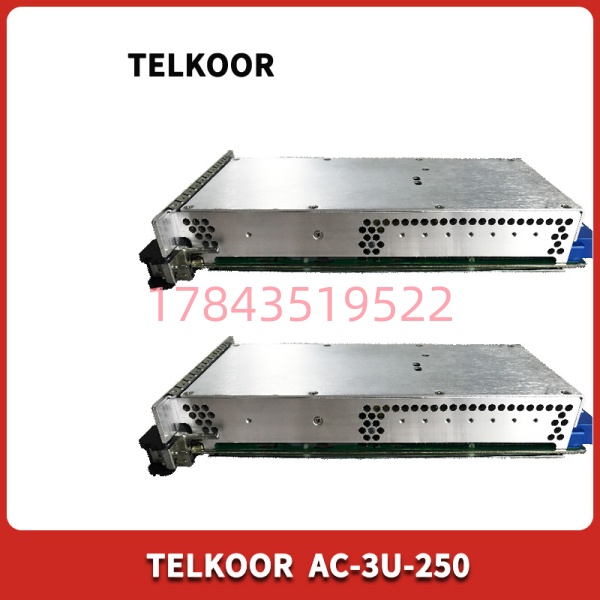

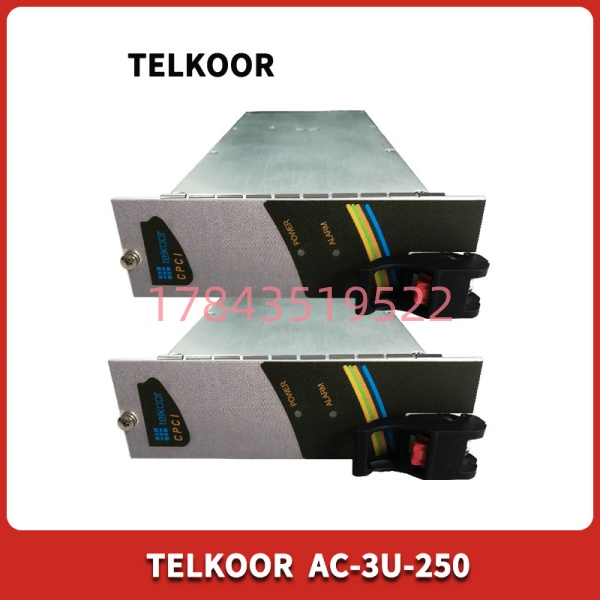

Telkoor AC-3U-250 是一款符合PICMG 2.11标准的3U CompactPCI电源模块，由以色列Telkoor公司设计生产。这玩意儿干的事儿很直接——给CPCI机箱里的背板、处理器板卡、I/O板卡提供稳定直流供电。如果你手头有电信设备、军工计算平台、工业控制服务器或者医疗影像设备，机箱里大概率见过Telkoor的电源。

说几个这块电源能打的地方：

第一，双并联转换器设计。3.3V和5V各用一个独立的转换器，并联工作。这个设计的价值在于——3.3V和5V可以同时拉满电流，不用互相抢资源。很多廉价电源标注的总功率看着高，但3.3V和5V共用一路，实际上没法同时拉满。Telkoor这个设计实在，适合那些3.3V和5V负载都大的老式CPCI系统。

第二，热插拔 + N+1冗余。V1和V2输出支持主动均流，可以在线换模块不用断电。N+1冗余意味着你可以在机箱里多插一块电源，坏了一块不影响系统跑。这对于不能停机的场景——比如电信基站、轨道交通信号系统——是刚需。

第三，宽输入电压，全球通用。85-264VAC，不需要拨码开关切换110V/220V。无论是出口设备还是国内项目，插上就能用。

第四，无最低负载要求。很多老式电源要求输出端必须带一定负载才能稳定工作，否则电压会飘。这块电源没这个毛病，空载也能稳定输出。

第五，工业级温度范围。-20°C到+70°C，在这个区间内满功率输出不用降额。北方冬季室外机柜、南方夏季无空调机房，都能扛住。

⚠️ 关于型号的说明：市面资料中，该型号有两种标注方式——”TELKOOR-AC-3U-250″和”CPCI-AC-3U-250″。两种指代的是同一款产品，Telkoor原厂官网使用的后者。采购时两者通用，但核对规格时以原厂参数为准。

⚠️ 关于供应商的说明：该型号已于原厂停产，目前市面流通的主要是拆机件、翻新件和少量全新库存。采购时务必问清楚成色，并要求提供上机测试报告。国内多个备件供应商有现货。

应用场景与行业案例

现场最头疼的问题

做过CPCI系统维护的工程师都知道，电源模块出事儿最麻烦的不是坏了，而是“换上去了但点不亮”。

问题通常出在几个地方：第一，电源和背板的连接器针脚氧化或者弯了——CPCI的47针连接器密，插拔几次就容易出问题。第二，新电源的均流设置和旧的不匹配——冗余配置时，多个电源模块之间需要均流，设置不对会导致一个模块带满负载、其他模块闲着，过载的那个先烧。第三，输出电压纹波太大——有些翻新件电容老化，输出纹波超了，导致板卡工作不稳定、随机重启。

Telkoor这块电源有几个设计细节能帮你避坑：主动均流是硬件实现的，不需要额外配置；E2PROM存储硬件配置信息，换上去系统自动识别；热插拔设计支持先插后通电，不用担心电弧打坏连接器。

替换前必须做的事：

1. 拍照记录原模块的面板指示灯状态和标签信息
2. 如果是冗余配置，确认新模块的均流设置和旧模块一致
3. 上机前用万用表测一下输出端有没有短路
4. 插入机箱后，先别急着给负载通电，空载测一下各路输出电压是否在规格范围内

典型应用场景

1. 电信设备 – 基站控制器
3G/4G时代的基站控制单元（BBU），大量采用CPCI架构。Telkoor电源是这类设备的标配供电方案。5G时代虽然很多设备换代了，但存量基站的维护备件需求还在。

2. 军工/航空航天 – 加固计算机
机载、舰载、车载的加固CPCI计算机，对电源的抗振动、宽温工作有要求。这块电源经过IEC 60068-2-6振动测试，比普通工业级电源更耐造。

3. 医疗影像 – CT/MRI控制台
高端医疗设备的主控计算机，很多用CPCI架构。这类设备生命周期长（10-15年），电源停产后的备件替换是医院设备科的头疼事。

4. 轨道交通 – 信号控制系统
铁路沿线的联锁系统、调度集中系统（CTC），机柜里常有Telkoor电源。要求满足EN 50121电磁兼容标准，这块电源的EMC设计能过。

5. 工业自动化 – 高端PLC/运动控制器
某些高端PLC和CNC控制器采用CPCI背板架构，电源模块可以热插拔更换。生产线不能停机，在线换电源的能力很实用。

真实案例

案例：华东某电信机房的紧急抢修

去年11月，我一个老客户——某地市电信分公司的维护工程师老张——周五晚上打电话过来。

老张说：“我们那个老基站的BBU机架，电源模块挂了。红灯闪，输出全没了。这个站带周边三个小区的4G信号，投诉电话已经打爆了。”

我问：“机架里几块电源？有没有冗余？”

老张说：“两块，做了1+1冗余。坏了一块，另一块还在撑着，但负载已经超过80%了，不敢拖太久。”

仓库里没有Telkoor的备件，原厂问过了，交货期6周。

我查了一下库存，正好有一块AC-3U-250。周六顺丰发出，周日到货。

老张换上之前，我做了一个提醒：“你先确认一下机箱里那块好电源的均流设置，新电源插入前把地址拨码拨到和旧的一样。”

老张照着做了，插入后系统自动识别，负载重新均衡。前后不到20分钟，基站恢复。

老张事后说了一句实在话：“这种老型号电源，原厂早停产了，市场上翻新件多得很。但你是不知道，我们之前买过一批翻新件，上机后纹波大得离谱，板卡动不动就重启。后来只敢买靠谱渠道的货。”

一点实在话

换Telkoor AC-3U-250有四点最容易翻车：

第一，均流设置。冗余配置时，多块电源之间需要均流。有些版本通过硬件跳线设置主从关系，换卡前拍照记录。

第二，连接器检查。CPCI的47针连接器针脚密，插拔几次容易弯针或者氧化。换新电源前，用放大镜检查背板连接器，有弯针的先处理。

第三，输出电容老化。二手翻新件的输出电容老化后，纹波会超标。采购时要求供应商提供输出纹波测试数据（示波器截图）。

第四，散热风道。这块电源靠机箱的系统风扇强制风冷。换完电源后确认风扇运转正常，不然电源过热会触发保护关机。
