描述
产品详情

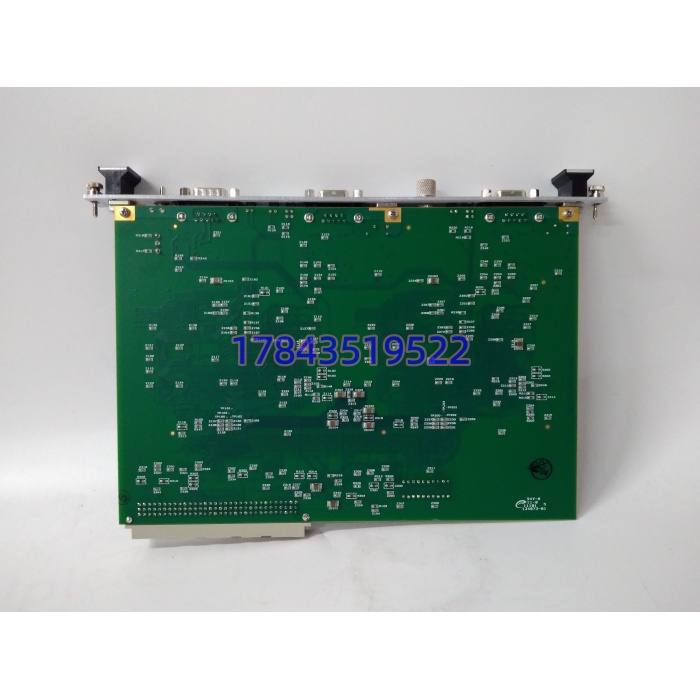

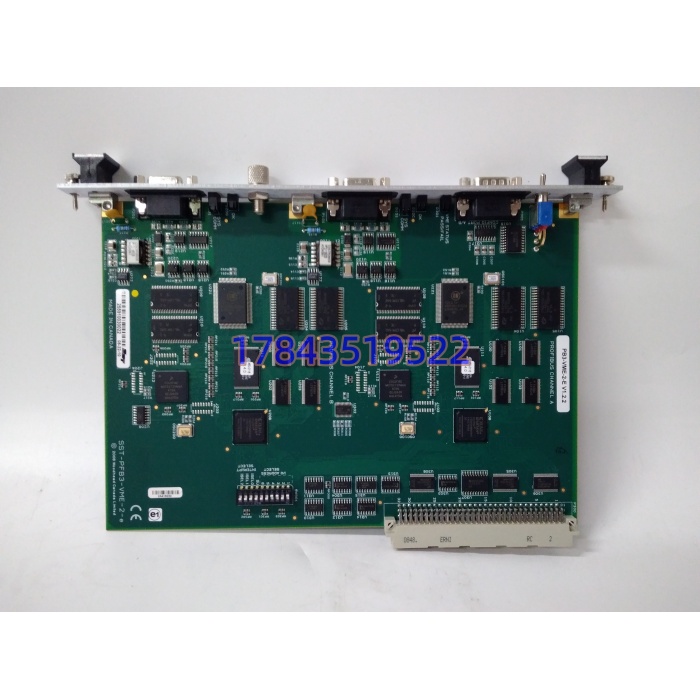

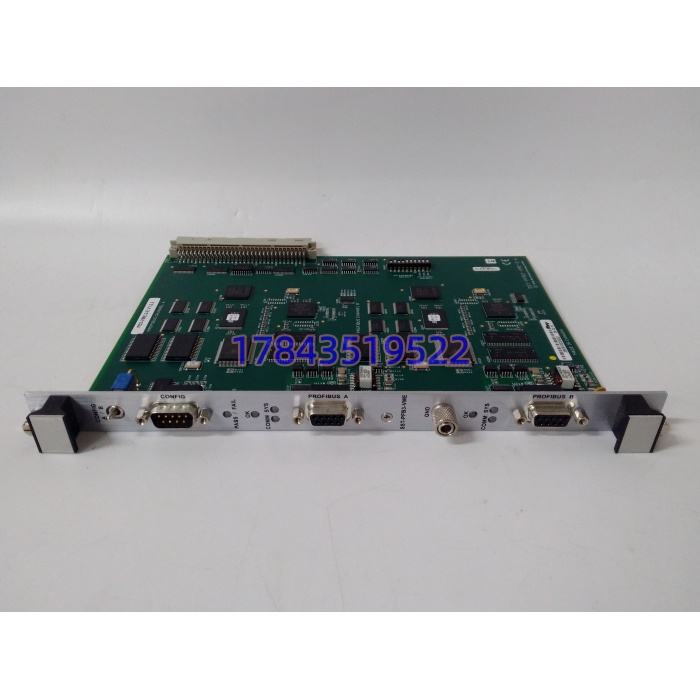

・型号：SST-PFB3-VME-2-E（PB3-VME-2-E），固件 V1.2.2
・品牌：SST / Molex Woodhead
・系列：VME64x 总线通讯卡，配套 GE Mark VI 汽轮控制机架
规格参数
| 参数项 | 原厂标准标定参数 |
|---|---|
| 硬件外形 | 6U 单宽 VME64x 标准插卡，单槽位占用 |
| Profibus 通道 | 两路完全独立 DB9 母口 DP 通道，A/B 通道互不干扰 |
| 总线协议 | Profibus DP-V0 / DP-V1 / FDL 二层协议，支持多主站模式 |
| 传输速率 | 9.6kbit/s ~ 12Mbit/s 全档位软件可配置 |
| 通道电气隔离 | 单通道 4000V 光电隔离，抵御厂用电浪涌、变频器谐波干扰 |
| 数据缓存 | 8K×16bit 双端口 RAM，VME 主控零拷贝数据交互，延迟＜50μs |
| 调试接口 | 板载 DB9 RS232 串口，用于固件烧录、总线诊断、GSD 组态下载 |
| 固件版本 | V1.2.2，现场存量机组通用稳定版本，兼容性最优 |
| VME 总线兼容 | A16/A24 地址、D16 数据总线时序，适配全系列 VME 主控 CPU |
| 供电规格 | VME 背板 5VDC 取电，整机典型功耗 4.8W |
| 工作温区 | -25℃ ~ +70℃（-E 加固宽温版本），耐受 5g 振动工况 |
| 状态指示 | 双通道独立双色 LED，分别显示运行、通讯中断、总线故障 |
| 整机尺寸 | 160mm (6U 高)×233mm×30mm |
| 整机净重 | 0.52kg |
| 生命周期状态 | Molex 永久停产，无复产计划，仅存量汽轮机组维保调货 |
| 配套系统 | GE Speedtronic Mark VI 燃气 / 蒸汽轮机 VME 控制机架 |
产品介绍
（随机切入策略：E 维护者视角）长期驻厂负责 GE Mark VI 汽轮控制系统检修的运维人员都清楚，整套机组变频、远程 IO、阀位执行器全部依靠 Profibus 总线交互，SST-PFB3-VME-2-E PB3-VME-2-E V1.2.2 是原厂配套唯一双通道冗余通讯板。严格来说，单通道 DP 卡一旦总线断线，整套机组调节回路直接降级运行。根据 SST 原厂硬件手册标定，这款 – E 加固版本两路通道配备独立隔离芯片与处理器，单线路故障切换时间低于 10ms，不会出现调节信号跳变；内置闪存固化 DP 组态，整机断电后网络参数永久留存。火电、联合循环电厂早年大批量配套 Mark VI 机架，品牌产品线迭代后新一代控制系统更换以太网总线架构，新旧硬件 VME 总线时序、底层驱动完全不互通，存量并网机组只能依靠库存备件维持连续发电，提前储备战略库存，能避开欧美海外调货 120 天以上长交期带来的机组限负荷损失。
应用场景与库存策略
汽轮机组 DP 通讯卡通道击穿、总线失联，会导致燃料阀、冷却风机、润滑油执行机构失去闭环调节，机组被迫降负荷甚至解列停机；海外原厂标准交期最长可达 150 天，全球零散现货很难匹配紧急抢修窗口。
- 火电 GE Mark VI 汽轮控制机柜：每台机组标配 1 块 PB3-VME-2-E，划入 A 类安全关键备件，厂区备件库常备 2 块缓冲库存。
- 燃气联合循环发电机组：车间大功率变频励磁柜电磁干扰强度高，通讯通道误码故障率偏高，按每 2 台机组储备 1 块备用件。
- 炼化自备动力汽轮机组：厂区站点分散、跨区域空运调货周期久，不适合就地大批量囤货，集团供应链统一代管库存。
- 钢铁自备电厂汽轮控制系统：如果现场两条 DP 总线共用单通道通讯卡，电网短时跌落会不会造成调节震荡？现场多次抢修验证，仅双通道独立隔离架构可维持稳定闭环控制。
真实案例江苏某联合循环电厂 #1 燃气轮机夜班 SST-PFB3-VME-2-E 单通道隔离芯片击穿，燃料进气阀调节信号持续波动，机组被迫降 60% 负荷运行。仓库无备用库存，向美国原厂代理商下单等待 112 天，每日发电量缩减带来直接经济损失超 22 万。后续采购团队将该型号划入年度战略囤货清单，一次性采购未来 4 年维保备件总量，彻底规避机组长期限发运营损耗。
