描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 通道数 | 单通道，一入一出 |
| 供电方式 | 回路供电（无需外接电源） |
| 输入信号 | 4-20mA（二线制变送器） |
| 输出信号 | 4-20mA |
| HART通信 | 支持双向透传，不影响数字信号 |
| 隔离方式 | 输入/输出/电源三方电气隔离 |
| 隔离电压 | 250Vrms / 2500V AC |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 安装方式 | DIN导轨安装 |
| 防护等级 | IP20 |
| 尺寸 | 约 114.5 x 25 x 114.5 mm |
| 重量 | 约 130g |
| 防爆认证 | 本安防爆（适用于Zone 0/1危险区） |
产品深度介绍

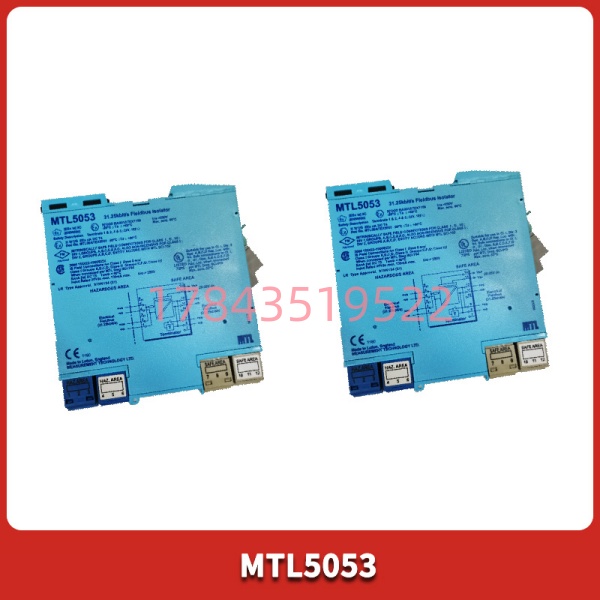

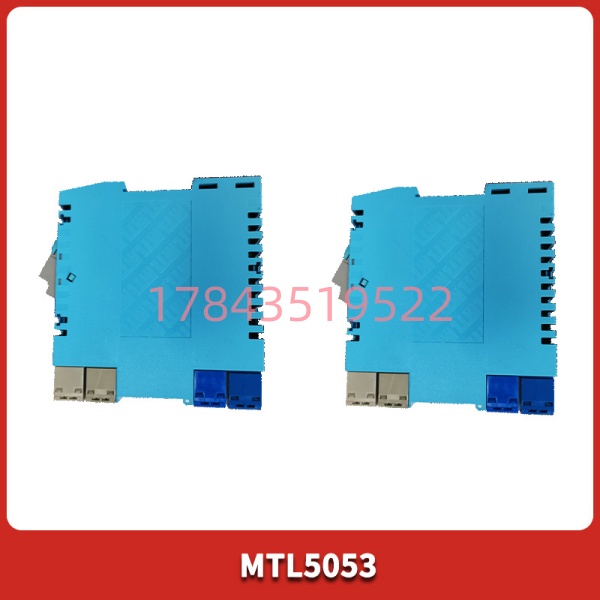

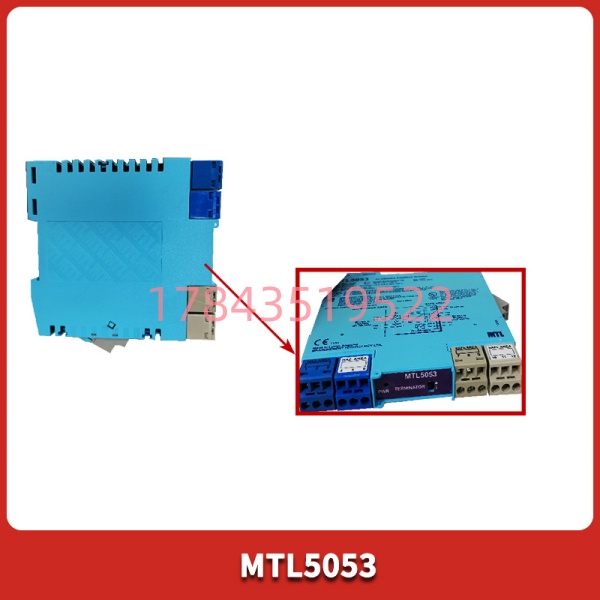

MTL5053 是MTL公司（现隶属于Eaton伊顿集团）MTL5000系列的一款回路供电隔离安全栅。它的本职工作很简单：把危险区域（比如化工厂的反应釜旁边）二线制变送器的4-20mA信号，安全地送到控制室（安全区）的DCS或PLC，同时不给危险区带去任何可能引爆的能量。
说直白点，这就是一堵“安全墙”。它通过精密的电路限制从安全区送往危险区的电压和电流——就算线路短路或断路，输出的能量也不足以点燃现场的易燃气体。这是本质安全（IS）防爆的核心逻辑。
有一个点要特别提醒：MTL5053和MTL5051是两个不同的型号。5053是回路供电的隔离栅，5053是现场总线隔离器/电源。网上有些资料把两者参数搞混了，采购时务必核对实物标签。
另外，这款产品已经停产。原厂2021年就发了通知，替代型号是MTL5553。现在市面上还能买到的5053基本都是库存尾货。如果你是新项目，直接选5553；如果是老产线维修，买5053之前问清楚还有多少库存，最好一次多备两块。
应用场景与行业案例
一、工程痛点：信号干扰和本安防爆，两件事都要管
前年去过一个精细化工项目，现场机柜间到反应釜的距离差不多300米。变送器信号进DCS之后，一直跳，波动有0.5mA左右。查了一圈，发现是地环路干扰——安全区和危险区的地电位差了将近2伏。
后来把所有回路都换成了带隔离的安全栅，问题解决。MTL5053输入输出之间隔离电压2500V，地环路那点电位差根本不叫事。
典型应用场景:
- 石油化工 – 罐区液位监测
储罐上的雷达液位计或压力变送器安装在防爆1区，信号通过MTL5053送入控制室。罐区通常雷击风险高，隔离栅能挡住感应过电压，保护DCS卡件。 - 天然气处理厂 – 硫化氢气体检测
有毒气体探测器的4-20mA信号，经过安全栅进入SIS系统（如Triconex、HIMA）。这个回路关系到人员安全，安全栅的认证完整性至关重要。 - 制药车间 – 发酵罐温度和pH测量
无菌环境对信号稳定性要求高。MTL5053带HART透传，工程师可以在控制室远程配置变送器量程，不用进洁净区换衣服。 - 老旧DCS系统升级 – 本安接口扩容
有些老系统的I/O卡件不带本安功能，需要外挂安全栅。MTL5053体积小（25mm宽），DIN导轨安装，一个柜子里能塞几十个。
二、替换选型建议
- 确认停产状态 ❗
原厂已经明确停产，替代型号是MTL5553。别指望还能从代理商那里拿到大批量全新货。 - 库存备货建议
- 老产线在用5053的，建议一次采购3-5块作为冷备
- 买的时候问清楚出厂批次，别买到存放超过5年的库存
- 向MTL5553迁移
- 接线端子定义是否一致？——需要核对安装图
- 参数是否需要重新设置？——大概率不用，都是回路供电4-20mA
- 建议先买一块5553上测试机架跑两天，确认兼容性再批量换
- 关于网上参数混乱的问题 ❗
搜会看到两种完全不同的参数：- 一种说它是现场总线隔离器，31.25kbit/s
- 另一种说它是4-20mA回路供电安全栅
我查了MTL原厂文档，确认后者才是对的。那些写现场总线的网页，参数更像是从5051或5052复制过来的。采购时以实物标签为准，别只看网页描述。
