描述
产品深度介绍
Siebel&Scholl IPS21‑35 AD 是一款高可靠性工业级开关电源，专为严苛工况设计，常见于船舶、海上平台及工厂自动化系统。模块支持宽电压交流输入，内置主动功率因数校正与过压 / 过流 / 短路保护，具备DC 1500V 电气隔离与反接保护，抗干扰能力强。采用铝制加强外壳，防护等级 IP30，可直接安装于 35mm DIN 导轨；支持双电源冗余输入，可并联实现无间断供电，广泛用于需要高稳定性的控制机柜、励磁系统及安全仪表回路。

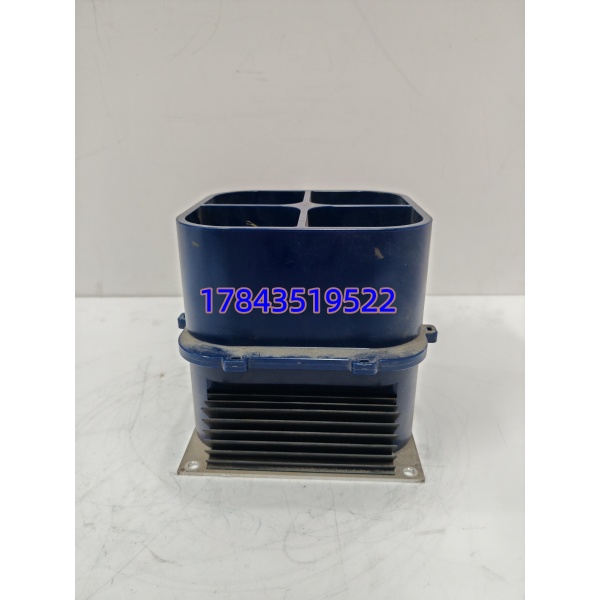

Siebe1&Scho11 IPS21-35 AD
关键技术规格
| 参数 | Siebel&Scholl IPS21‑35 AD |
|---|---|
| 输入电压 | 85–264VAC，50/60Hz |
| 输出电压 | 24VDC ±1% |
| 额定输出电流 | 35A |
| 输出功率 | 840W |
| 隔离耐压 | DC 1500V（输入‑输出） |
| 保护功能 | 过压、过流、短路、反接、过热 |
| 工作温度 | -10°C ~ +70°C（宽温款 -40°C ~ +85°C） |
| 防护等级 | IP30（铝制外壳） |
| 安装方式 | 35mm DIN 导轨 |
| 尺寸（宽 × 高 × 深） | 132 × 105 × 52 mm |
| 重量 | 约 0.8 kg |
| 冗余功能 | 支持双路输入并联冗余 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认机柜断电，断开所有交流进线开关
- 佩戴防静电手环，在防静电垫上操作
- 工具：十字螺丝刀（PH2）、万用表、标签纸、手机（拍照）
阶段二：拆卸旧电源（5 分钟）
- 松开导轨卡扣，将旧电源向上轻提后拉出
- 拔掉交流输入端子与直流输出端子
- 拍照记录线序与端子标号，避免接错
阶段三：安装新电源（10 分钟）
- 核对型号：IPS21‑35 AD（24V/35A）
- 固定模块：卡入 DIN 导轨，确认卡扣锁死
- 接线：
- 交流输入：L/N/PE 对应端子，火线零线勿反
- 直流输出：+24V / GND 接负载，严禁反接
- 冗余（可选）：双电源输出并联，共地不共正
阶段四：上电测试（15 分钟）
- 先空载上电：闭合交流开关，PWR 绿灯常亮
- 测量输出：万用表测 +24V 与 GND，电压在 23.8–24.2V 为正常
- 带载测试：接入 50% 负载，运行 30 分钟，无过热、无报警
- 冗余测试（如有）：断开一路输入，电源自动切换，输出无中断
Siebe1&Scho11 IPS21-35 AD
常见问题解答（FAQ）
Q1：IPS21‑35 AD 和 ABB IPS21‑35AD 是同一款吗？A：不是同品牌。本款为德国 Siebel&Scholl 原装；市场上有 ABB 同名型号（3BHB017688R0001），外形与接口不同，不可直接互换。
Q2：输出电压偏低、带载后压降大怎么回事？A：先检查输入电压是否低于 85VAC；再查接线端子是否松动、氧化；最后确认负载功率是否超过 840W，长期过载会触发保护。
Q3：可以和其他品牌 24V 电源并联做冗余吗？A：不建议。不同品牌电源的输出内阻、稳压特性不同，并联易产生环流，烧毁模块；冗余应使用同型号、同批次电源。
Q4：质保期多久？售后怎么处理？A：提供12 个月质保（自发货日起），非人为损坏免费维修或更换。可提供出厂测试报告与序列号溯源。
Q5：模块上电无反应、指示灯不亮怎么排查？A：先查交流输入保险丝是否熔断；再测L/N 间电压是否正常；最后检查端子接线是否松动、有无虚接；输入侧串联浪涌保护器可减少损坏概率。
