产品详情

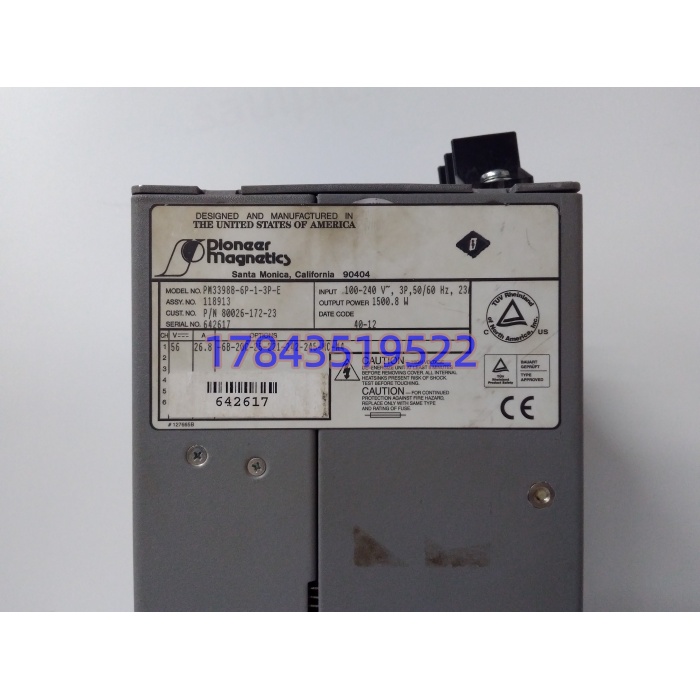

・型号：PM3398B‑6P‑1‑3P‑E（物料号 80026‑172‑23）・品牌：Pioneer Magnetics・系列：PM3398B 工业电源系列
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 完整物料编号 | 80026‑172‑23，PM3398B‑6P‑1‑3P‑E |
| 额定输出功率 | 1500W（以原厂手册为准） |
| 交流输入范围 | 85‑264VAC，50‑60Hz 宽幅输入 |
| PFC 功能 | 内置主动功率因数校正 |
| 输出直流规格 | 输出电压以机身标签为准，常见 56VDC 版本，需核对实物标签 |
| 保护机制 | 过压 OVP、过流 OCP、短路 SCP、过温 OTP 保护 |
| 并联能力 | 支持多模块并联，实现 N+1 冗余供电 |
| 冷却方式 | 强制风冷（内置风扇） |
| 工作温度 | -40℃~+85℃，满功率降额曲线需查原厂手册 |
| 存储温度 | -40℃~+85℃ |
| 安全认证 | UL、EN60950‑1，EMC 满足 EN55022 A 类 |
| 防护等级 | IP20，仅限控制柜内部安装 |
| 安装形式 | 机柜机架固定安装 |
产品介绍
PM3398B‑6P‑1‑3P‑E 是大功率机架式工业开关电源，带主动 PFC，适配全球工业电网，主要给工控机架、测试平台、测控设备做供电，支持多台并联搭建冗余供电系统。
坦白讲，同 PM3398B 系列后缀不同，输出电压、并联引脚定义存在差异，不能直接互换上机。模块内部电解电容是主要失效器件，机柜高温环境会加速老化。原厂已经停产，现场备件来源主要依靠全新库存与拆机件，采购必须核对机身完整型号与输出标签。
应用场景与行业案例
痛点切入：我在现场遇到过，整套控制系统控制器、I/O 全部完好，设备随机停机复位，排查下来是电源模块带载能力衰减。电源输出电压空载正常，一带负载就跌落，这种隐性故障排查耗时很久。一旦该电源失效，下游整套机架全部失电，整套装置直接停运。
典型场景
- 电力仿真测试机柜供电：多台电源做 N+1 冗余，保障半实物仿真平台不允许掉电，必须支持并联均流。
- 重工业测控控制柜：给整套 DCS/VME 机架集中供电，适应控制室温度波动。
- 实验室大功率测试设备：为自动化测试台提供大功率稳定直流输出，不允许输出纹波超标。
- 轨道交通地面测控设备：宽电压输入，应对现场电网波动，依靠冗余架构降低停机风险。
真实案例某研究院仿真实验室，PM3398B‑6P‑1‑3P‑E 电源内部电容老化，空载输出正常，接入仿真机柜负载之后电压跌落，整套仿真系统随机断电复位。手上有同系列别的后缀拆机电源，直接并联上机，均流异常，故障没有消除。拿到完整型号库存备件更换，核对输出电压、并联配置后，整套仿真平台恢复稳定。事后运维将电源模块加入备件清单，大修时重点检查风扇状态，备件入库留存机身输出标签照片。
