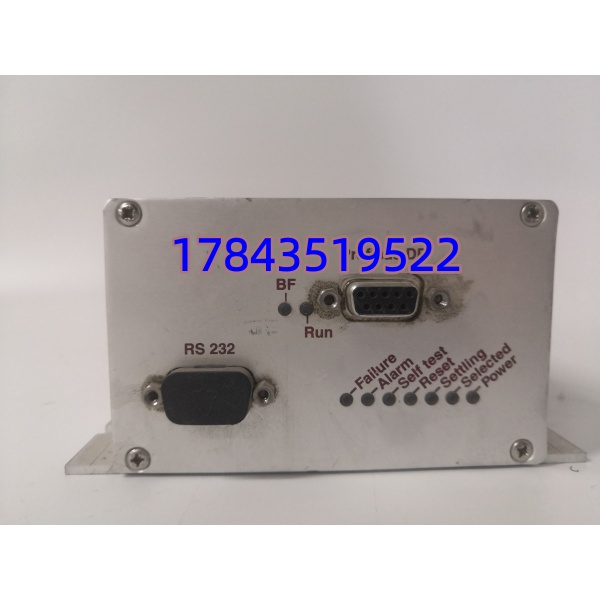

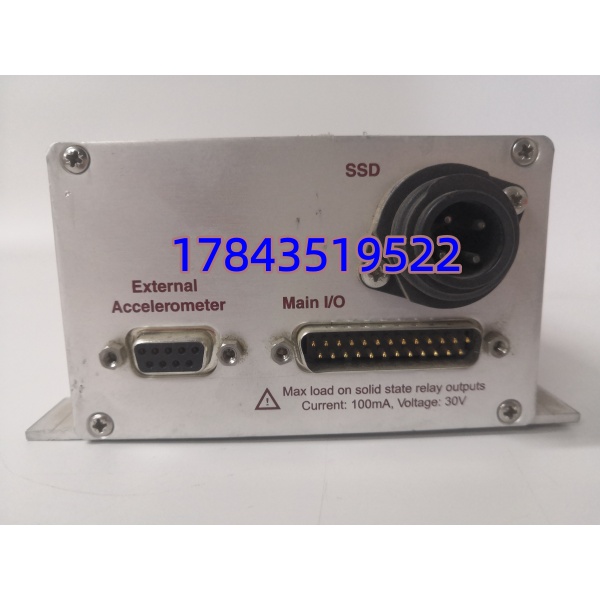

PCH1026 是 PCH Engineering 专为陆上 / 海上风力发电机组开发的一体化低频振动监测设备，整机密封外壳内置 X/Y/Z 三轴加速度传感器，无需额外外置探头即可完成塔筒倾斜、机舱共振、叶片低频振动长期在线监测。设备支持多段独立滤波，可分别配置塔筒固有频率、传动链振动频段，自动计算振动加速度、速度、位移有效值与峰值；自带 4 路可编程 4-20mA 模拟量上传至风机主控，5 路隔离继电器含独立安全遮断回路，满足 GL2010 风电设备安全规范，通过 IEC61508 SIL2 功能安全认证。搭载 RS232/RS485/CANopen 多通讯接口，配套 CHT1012 上位软件完成阈值、延时、滤波参数本地 / 远程组态，整机 IP54 防护、宽温抗电磁干扰，适配野外风机舱、塔筒狭小安装空间，是存量风机改造、振动保护回路维修替换核心设备。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整型号 | PCH1026 Mk2（第二代主流机型） |
| 内置传感 | X/Y/Z 三轴集成加速度传感器，无需外接探头 |
| 测量频带 | 两档可选：0.1~200Hz / 0.1~1000Hz |
| 测量量纲 | 加速度 g/m/s²、速度 mm/s、位移 μm |
| 模拟输出 | 4 路独立 4~20mA，单通道对应独立振动频段 |
| 继电器回路 | 4 路报警继电器 + 1 路系统故障安全继电器（故障安全型） |
| 通讯接口 | RS232 本地调试、RS485 远程组态、CANopen 总线 |
| 安全认证 | IEC61508 SIL2、GL2010 风电设备认证、PL-d |
| 供电规格 | 24VDC 直流供电，工作区间 18~32VDC，整机功耗≤12W |
| 防护等级 | IP54 密封金属壳体，防尘防溅水 |
| 运行温区 | -20 ℃ ~ +70 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 组态工具 | CHT1012 PC 组态软件，支持参数备份、数据日志存储 |
| 适配场景 | 风机塔筒振动、机舱传动链监测、烟囱 / 桥梁低频结构监测 |
| 扩展配件 | 可外接 CHB1101 外置双向加速度探头拓展监测点位 |
核心策略
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、机身铭牌，匹配进口入库单据
- 外观全检：金属壳体无磕碰变形、端子座无氧化、原厂密封封条完整
- 规格核验：确认内置三轴传感、通讯接口、继电器通道与 PCH1026 原厂标准一致
- 附件清点：配套接线端子、DIN 导轨卡扣、简易组态说明书齐全
2. 整机仿真上机测试测试工装：24V 直流稳压电源 + 振动信号模拟源 + 风机主控模拟 PLC
- 通电自检：运行、故障指示灯逻辑正常，无异常报错闪烁
- 三轴传感全频段模拟测试，振动数值采集误差≤2%，4 路 4-20mA 输出线性稳定
- CANopen/RS485 总线满载通讯 2 小时，参数读写无丢包、无断联
- 72 小时高低温老化负载测试，壳体最高温升不超 38℃，继电器动作无卡顿测试完成出具纸质质检报告，同步测试实拍视频供客户核验。
3. 电气安全绝缘测试
- 500V 摇表整机对地绝缘测试，绝缘电阻＞10 MΩ
- 模拟输出、继电器回路与供电通道隔离耐压测试，杜绝信号串扰
- 24V 供电反接防护验证，短时反向通电无内部电路烧毁
4. 硬件台账存档记录每台设备序列号、出厂默认滤波参数、全部测试数据，统一录入库存台账归档管理。
5. 成品打包出库粘贴 QC 质检合格标签，双层防静电袋密封，加厚气泡膜硬质纸箱封装，内置干燥剂防潮长途运输。
