描述
产品详情

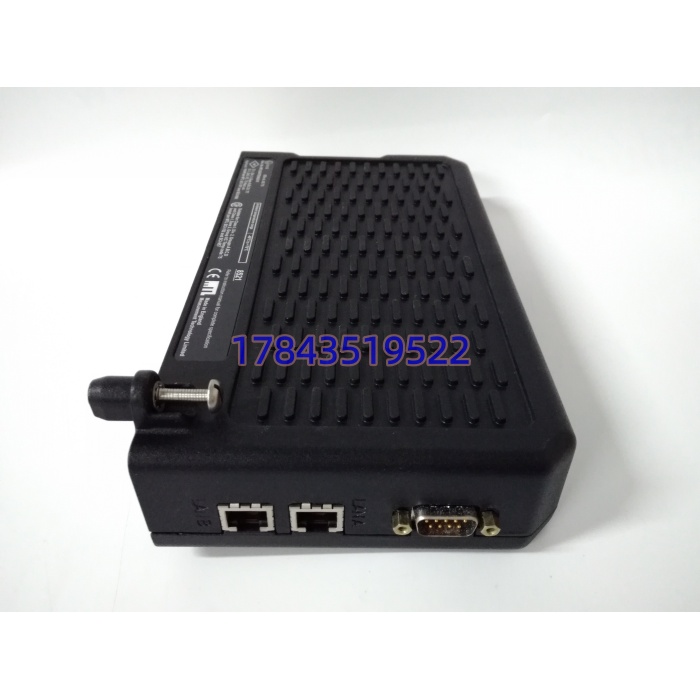

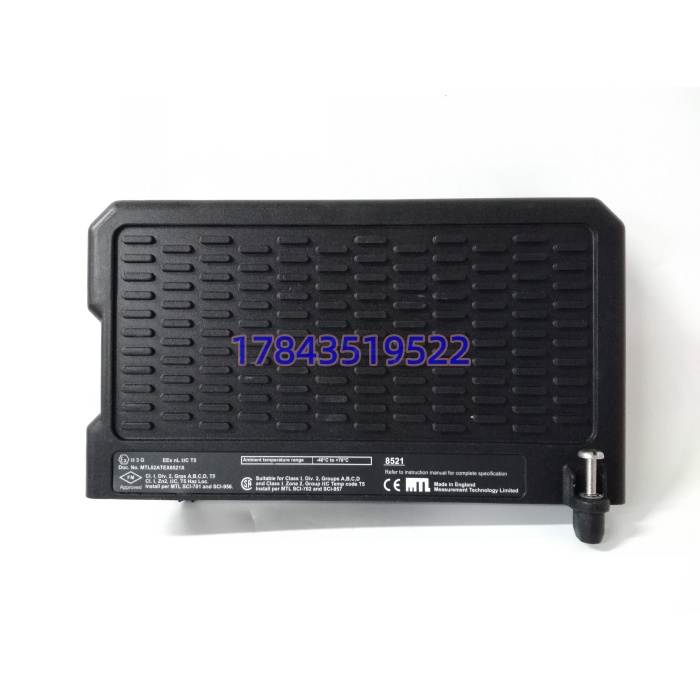

・型号：8521-TC-SA・品牌：MTL・系列：8500 系列机架通信单元
规格参数
- 通信接口：2 路 RJ45 以太网、1 路 RS232 调试接口
- 总线协议：eBIM 机架内部总线
- 背板供电：由 MTL 机架背板提供电源
- 工作电压：24VDC
- 工作温度：-20℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 安装方式：机架插槽直插安装
- 防护等级：IP20（控制柜内部使用）

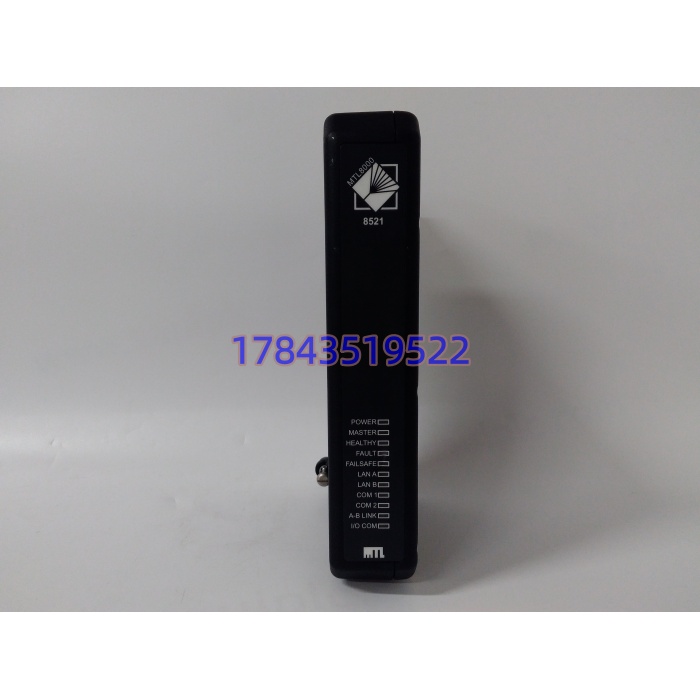

- 状态指示：电源、总线、网络链路 LED 指示灯
- 电磁兼容：满足工业过程控制 EMC 标准
- 兼容机架：MTL 8500 系列标准安装机架
- 整机重量：约 1.2kg
产品介绍
8521-TC-SA 是 MTL 8500 机架系统核心通信主模块，承担整架安全隔离栅的数据汇总转发任务。机架内各路安全栅采集的现场信号，全部经由 eBIM 总线汇总到此卡，再通过以太网上传至 DCS、PLC 系统。
坦白讲，这套系统大量用于老厂防爆区域信号隔离改造项目。原厂已经停止生产该型号，新项目基本选用新一代 MTL 隔离方案。新旧模块固件版本存在差异，同型号不同批次直接替换可能出现总线握手异常，上机前建议核对固件版本。很多现场直接采购拆机备件维持机组连续运行。
应用场景与行业案例
现场最头疼两类故障：通信模块老化造成整架隔离栅数据中断，中控大面积测点失联；网络端口静电损坏，单路网口失效，失去冗余传输能力，存在运行风险。一旦该模块故障，机架内所有隔离通道信号无法上传。
- 石油炼化装置：防爆区内温度、压力信号隔离采集，原有 MTL 8500 机架扩容与故障备件替换。
- 天然气处理场站：可燃气体区域变送器信号隔离，项目无整体改造预算，沿用现有机架体系。
- 精细化工生产线：防爆车间现场仪表信号汇总，依靠机架集中式安全栅简化柜内布线。
真实案例：西南某炼化加氢装置，中控画面数十个防爆区域测点同时无数据。排查确认 8521-TC-SA 通信模块内部总线芯片老化失效。原厂全新订货交期 18 周，装置不允许长期停机。采购经过 48 小时通电测试的拆机备件，断电更换后所有测点恢复正常，顺利撑到年度大修窗口。提醒：这类机架主通信卡建议预留备用件，单点故障影响一整架测点。
