产品详情

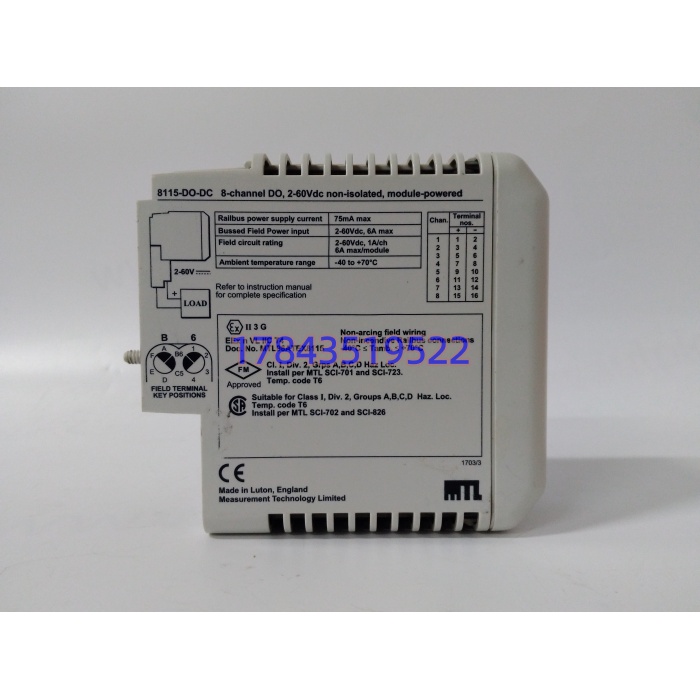

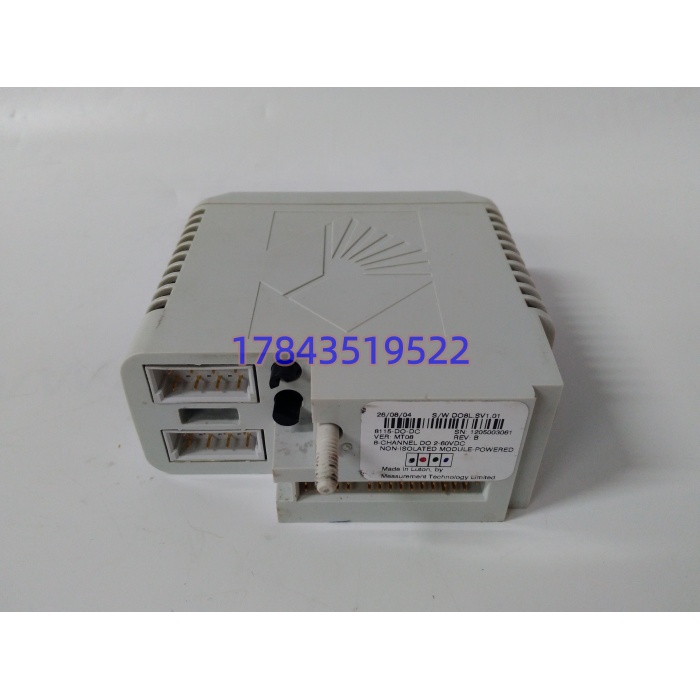

・型号：8115-DO-DC
・品牌：MTL（Emerson 艾默生）
・系列：PAC8000 过程控制 I/O 系统
规格参数
| 参数项目 | 原厂 Datasheet 标定参数 |
|---|---|
| 通道配置 | 8 路源型数字输出，非通道隔离 |
| 现场供电区间 | 2 ~ 60 VDC 总线统一供电 |
| 单通道持续电流 | 1 A DC；短时峰值 100ms 内 4A、20ms 内 6A |
| 导通压降 | 满载最大 0.25V |
| 关断漏电流 | 单通道≤1mA |
| 指令响应延时 | 背板指令到输出动作≤1ms |
| 输出模式 | 稳态开关、短时脉冲，脉冲宽度 2ms~130s 软件可调 |
| 故障安全逻辑 | 故障可锁定当前状态 / 强制预设电平 |
| 背板总线功耗 | 典型 45mA，最大 70mA（12V Railbus） |
| 整机物理尺寸 | 宽 42mm，标准 PAC8000 机架单槽位 |
| 整机重量 | 210g |
| 工作温区 | -20℃ ~ +70℃机柜运行，存储 – 40℃~+85℃ |
| 环境湿度 | 5%~95% RH 无凝露 |

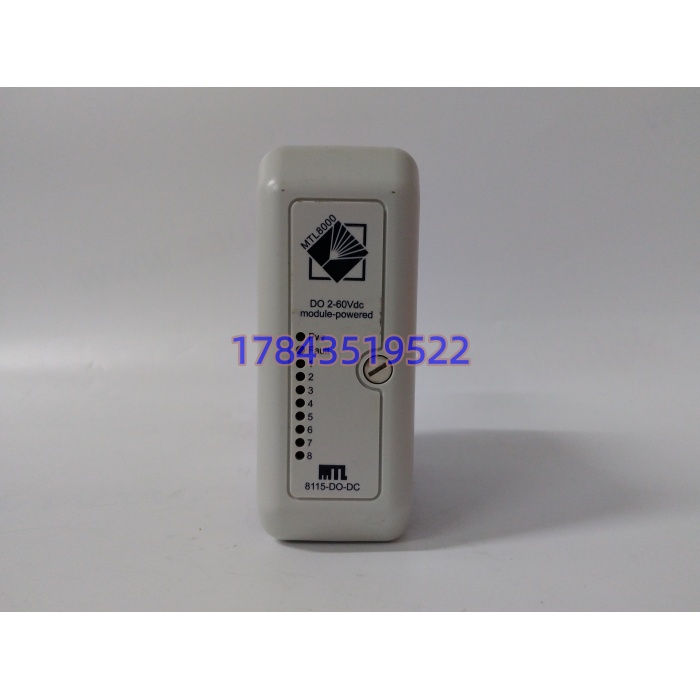

| 诊断功能 | 每通道独立状态 LED、整机故障总指示灯 |
| 认证标准 | CE、UL 防爆配套工业电气认证 |
产品介绍
（随机切入策略：E 维护者视角）常年驻化工中控巡检的人都清楚，现场电磁阀、报警灯电压跨度差异大，单一 24V 输出卡适配场景受限，8115-DO-DC 兼容 2 至 60V 全直流区间，一套机柜内可同时驱动 24V 阀门与 48V 远程声光报警器，不用拆分多类 DO 模块挤占机架槽位。模块自带单通道短路限流保护，现场线缆破皮不会直接烧毁背板总线。
多数厂区备件库优先囤积 AI 模拟量采集卡，容易忽略这款通用 DO 卡的备货缺口。英国原厂 PAC8000 老款 I/O 产能持续收紧，全新原厂标准交期 11~15 周，加急空运最少 7 周。板载功率 MOS 管、驱动电阻属于高频损耗元器件，炼化高粉尘、沿海盐雾厂区连续运行 4 年以上易出现带载压降漂移；提前储备缓冲备件，能避免装置联锁阀门、报警回路离线，减少工艺失控停机时长。
应用场景与库存策略
数字输出模块失效会切断现场阀门、报警、泵控执行回路，化工连续装置无法执行切断、泄压逻辑，单套工艺装置每小时停工损耗数十万，原厂订货周期漫长，零备用件会长期背负工艺安全风险。
- 炼油常减压 PAC8000 中控机柜，驱动进料切断阀、火炬点火电磁阀。建议两套工艺机柜统一储备 1 块缓冲备件，归入 A 类联锁库存，恒温防潮库房真空封装存放。
- LNG 液化工厂压缩机安全报警回路，现场粉尘浓度常年 72mg/m³。不建议大批量囤货，采用供应商代管寄售库存，按需提货降低流动资金占用。
- 市政污水深度处理自控柜，机柜昼夜温差超 35℃。单套 PLC 机架配套存放备用 8115-DO-DC，季度检查接线端子有无氧化发黑。
- 油气长输管线场站 HIPPS 保护系统，野外高湿度露天机柜。场站至少预留两块备用模块，同步锁定国内现货作为应急 Plan B 货源。
真实案例华南某精细化工园区 PAC8000 系统 8115-DO-DC 单通道 MOS 管击穿，三台反应釜进料切断阀无法受控，装置只能降负荷保守运行。库房未储备同型号输出模块，海外原厂调货等待 13 天才到货，限负荷运行 10 天，原料配比失衡叠加订单赔付合计亏损 139 万。后续园区修订备件管理规范，每套 PAC8000 主控机架强制配套 1 块 8115-DO-DC 输出卡，签订国内现货应急供货协议，杜绝执行回路单点无备用件漏洞。
