关键技术规格
| 参数项目 | 参数值 |
|---|---|
| 完整型号 | 16407-1-1 |
| 插槽数量 | 10 个 MODULRAC 标准模块插槽 |
| 总线类型 | MODULBUS 冗余背板总线 |
| 系统供电 | 机架外部 24 V DC 供电输入 |
| 适配模块 | 全系列 QUADLOG APACS+ I/O 卡件、控制器模块 |
| 外部接口 | 冗余总线接口、电源输入端子、状态诊断接口 |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%～95%，无冷凝 |
| 防爆认证 | UL/FM Class I Div2 危险区域适配 |
| 热插拔支持 | 配套模块允许带电插拔，背板检修必须整机断电 |
| 机械安装 | 控制柜标准 DIN 机架固定安装 |
产品深度介绍

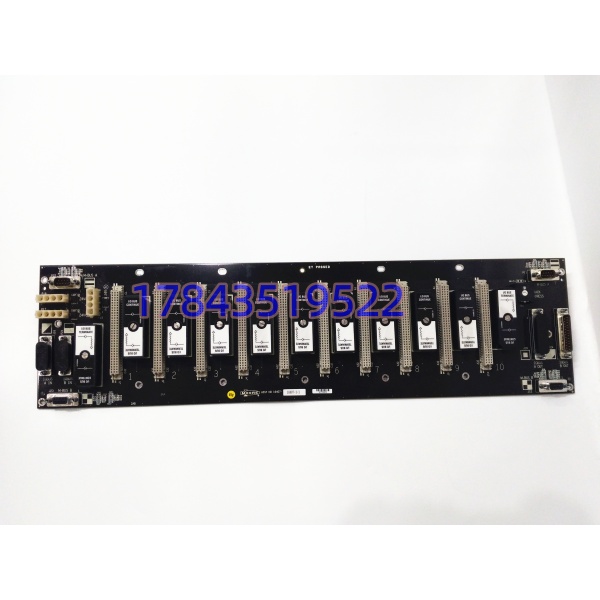

16407-1-1 是 Moore APACS+ / QUADLOG 控制系统专用 10 插槽 I/O 背板，归属西门子收购后的 Moore 产品线。背板作为整套机架的电气中枢，承担 24V 电源分配、冗余 MODULBUS 总线信号传输，所有控制器、模拟 / 数字 I/O 模块均插接在该背板上完成数据交互。
背板集成总线终端匹配电路，保障长周期连续工况下通讯稳定。大量化工、炼油存量装置仍在运行这套 DCS。该型号长期停产，一旦背板出现接触不良、线路断路，整套机架全部模块失效，备件采购只能依靠二手测试备件。
应用场景与行业案例
不少炼化、化肥厂的 APACS + 系统服役超过 18 年。机架背板线路老化、引脚氧化属于典型隐性故障；初期表现为随机测点失联，后期直接整架 I/O 离线。海外原厂调货周期普遍 8~12 周，工艺装置无法长期失去监控。
典型应用场景：
- 石油化工装置控制 精馏装置、合成氨装置 APACS+ DCS I/O 机架，采集流量、液位、压力信号。
- 油气处理厂 油气分离单元 QUADLOG 控制系统，危险区域远程 I/O 机架。
- 精细化工、制药生产线 连续反应工艺参数监控，不允许非计划停机。
- 热电自备工厂辅控系统 锅炉水处理、烟气处理配套存量 DCS 机架。
案例：华东某化肥厂装置抢修 去年大修后试运行，一套 APACS + 机架频繁出现 I/O 模块随机掉线，重启后临时恢复。运维逐一更换 I/O 卡件无效，最终定位 16407-1-1 背板总线线路老化。联系原厂无全新现货，海外寻源周期 3 个月。我方完成全线通断、总线通讯完整测试后发出备件。现场停机更换背板，重新插接所有模块，下载组态，机架通讯故障彻底消除。企业随后储备同款背板备件，规避停产备件断供风险。
质量透明化检测流程

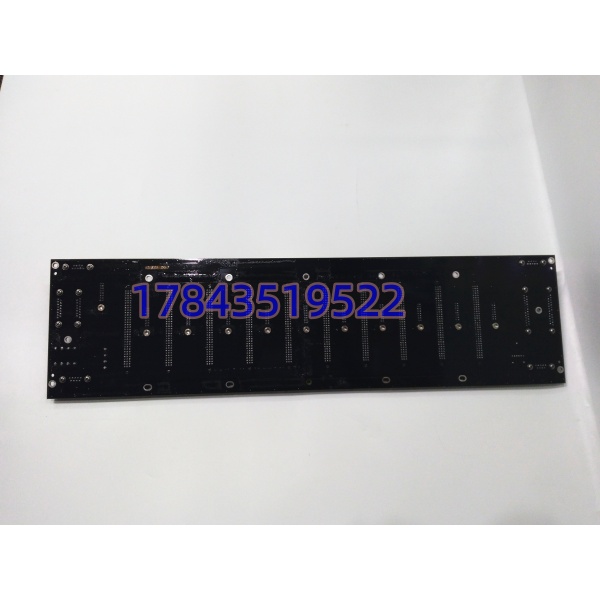

- 入库验收检测 序列号建档；外观检查 PCB 线路腐蚀、焊盘脱焊、插槽弹片氧化、物理变形；清点安装卡扣。
- 上机功能测试 搭建 APACS + 仿真机架；接入电源，依次插入测试模块；验证冗余 MODULBUS 通讯正常；逐个插槽测试总线连通性；连续 24 小时通电老化监测温升。可提供测试照片、视频。
- 电气参数测试 Fluke 万用表逐通道通断检测，500V 摇表绝缘测试，排查背板内部短路、漏电。
- 硬件信息归档 记录背板硬件版本，标注总线终端开关位置参考。
