描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 适用系统 | Moore APACS、QUADLOG DCS 平台 |
| 连接器类型 | MIL 矩形连接器（模块端 + 端子端标准插头） |
| 线缆结构 | 多芯双绞线，整体屏蔽设计 |
| 额定电压 | 600 VAC |
| 适用信号 | 数字量、模拟量 4–20mA 控制信号 |
| 工作温度 | -20 ℃ ~ +70 ℃ |
| 屏蔽方式 | 整体金属屏蔽，抑制现场电磁干扰 |
| 安装场景 | 控制柜内部、机架 I/O 布线 |
| 配套模块 | SDM、EAM、ACM 系列 QUADLOG I/O 卡件 |
| 防护等级 | IP20，控制柜内固定布线使用 |
产品深度介绍

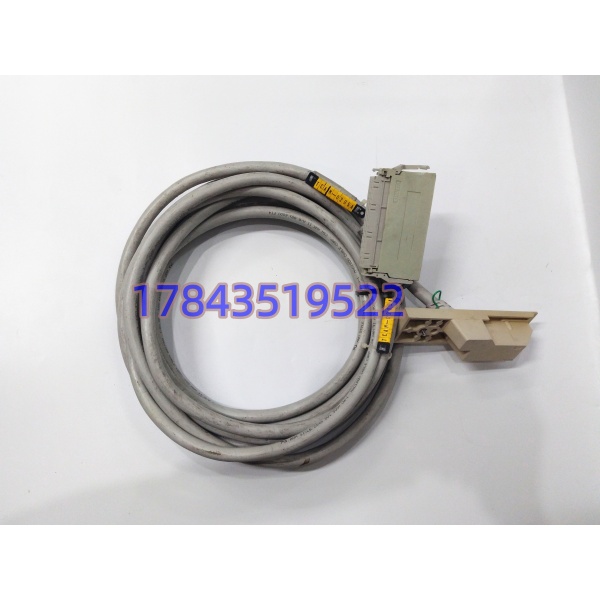

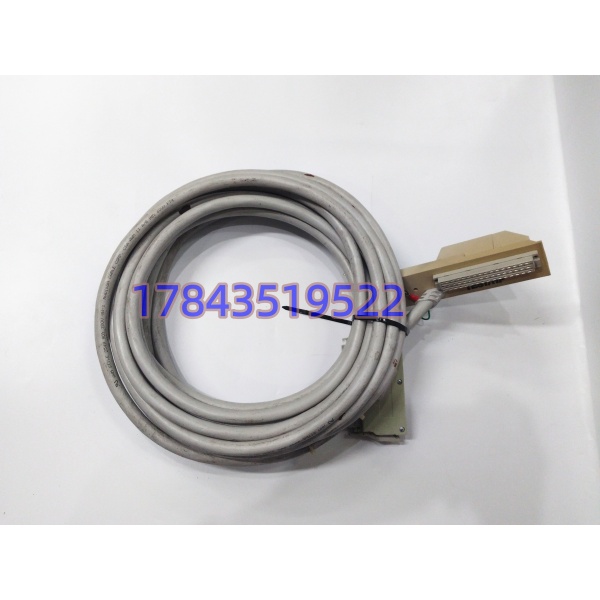

16137-119 是 Moore APACS/QUADLOG 系统原厂配套信号电缆，专门用于 I/O 机架模块和现场接线端子单元对接。线缆两端预装成型 MIL 连接器，无需现场压接端子，降低现场接线出错概率。
线缆内置双绞线与整体屏蔽层，适配化工、电厂强电磁环境下模拟量、开关量信号传输。大量运行超过 15 年的存量装置仍在使用这套 DCS 硬件。老旧电缆长期受热、振动影响，容易出现芯线断线、屏蔽层破损，直接引发信号漂移、通道间断故障。整套系统改造成本高昂，多数工厂选择储备原装线缆用于抢修更换。
应用场景与行业案例
流程行业老旧 DCS 运维常会遇到隐蔽故障：I/O 通道信号时断时续，排查卡件没有异常，最终确认是连接电缆内部芯线疲劳断裂。这类隐性故障排查耗时极长，影响装置稳定运行。
典型应用场景：
- 石油化工装置 – QUADLOG DCS 控制系统 反应器、精馏塔温度压力变送器信号回路连接。
- 火力发电厂 – 锅炉辅机自控系统 风机、水泵运行反馈、调节信号传输。
- 煤化工工厂 – 工艺联锁监控系统 阀门位置反馈、现场压力开关信号布线。
- 造纸、建材生产线 – 过程控制采集系统 连续生产线模拟量采集回路布线。
案例：华东某炼化车间抢修 一套芳烃装置 QUADLOG 系统多个 AI 通道数值频繁跳变，仪表工程师反复校验变送器、更换 I/O 模块，故障依旧存在。持续一周间歇性异常，随时有触发联锁风险。 逐段线路排查，确认一根 16137-119 电缆长期紧贴发热电缆敷设，内部芯线出现虚接。现货线缆送达后直接整体替换，信号波动问题彻底消除。 检修完成后，企业同步清点所有同型号老旧连接电缆，新增备件库存，统一规划老化线缆分批更换计划。
质量透明化检测流程
- 入库验收检测 核对型号标识；检查线缆外皮无龟裂、硬化、破损；两端连接器针脚无弯曲、氧化、变形；卡扣完好。
- 上机功能测试 使用导通测试仪逐芯检测通断；屏蔽层连续性测试；模拟插拔多次，确认连接稳定，可提供导通测试记录。
- 电气参数测试 绝缘电阻 500V 档位测试，芯线之间、芯线对地绝缘阻值大于 10 MΩ。
- 型号信息备案 记录线缆批次标识，区分原厂成型线缆与后加工替代线材。
- 最终质检封装 检测合格粘贴 QC 标签；缠绕保护膜，硬质纸盒封装，防止运输挤压损伤连接器。
