描述
产品深度介绍
MM20-Z6Z6Z6Z6SAHH 是赫思曼 MICE 系列热插拔光纤介质模块，专为 MS20/MS30 模块化工业交换机设计，用于扩展高密度光纤接口，适配严苛工业环境（电力、轨交、石化、智能制造）。模块自带 4 个 SFP 插槽，支持百兆光纤收发器（单模 / 多模），支持热插拔，更换不中断整机运行；背板供电，无需额外电源；支持 HIPER-Ring、RSTP 等冗余协议，满足高可靠组网。

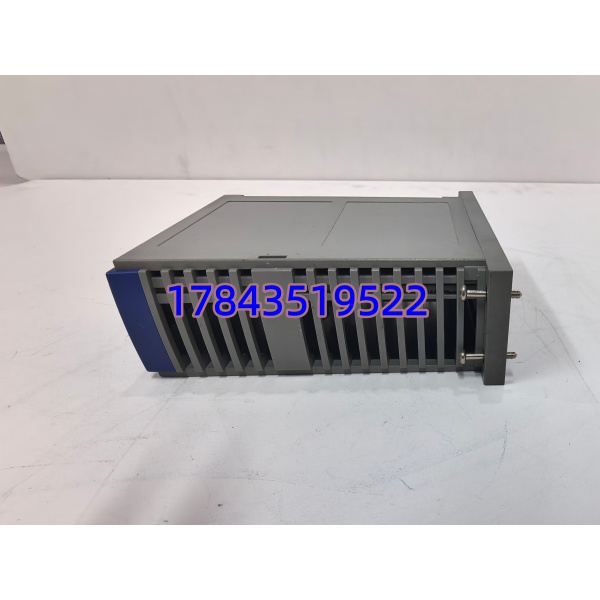

Hirschmann MM20-Z6Z6Z6Z6SAHH
关键技术规格
| 参数 | 指标 |
|---|---|
| 型号 | MM20-Z6Z6Z6Z6SAHH（替代料号：943938001） |
| 端口配置 | 4×Fast Ethernet SFP 插槽（100Base-X） |
| 兼容主机 | MS20/MS30 模块化交换机（MICE 系列） |
| 热插拔 | 支持（带电插拔，不影响整机） |
| 数据速率 | 每端口 100Mbps；SFP 兼容多模 / 单模光纤 |
| 供电 | 机箱背板供电，功耗≤8W |
| 工作温度 | 标准：0°C~+60°C；宽温：-40°C~+70°C |
| 防护等级 | IP20；尺寸：38×134×118mm |
| 认证 | cUL 508、ISA 12.12.01 Class 1 Div. 2、CE、RoHS |
| 管理特性 | 配合主机支持 Web/SNMP/CLI、VLAN、端口镜像、冗余环网 |
型号编码解析（Z6Z6Z6Z6SAHH）
- MM20：MICE 系列介质模块，4 端口
- Z6×4：4 组 ×SFP 光纤端口（Z = 光纤 SFP，6 = 百兆）
- S：标准温度（0~60°C）
- A：标准防护
- HH：高可靠性（冗余协议支持）

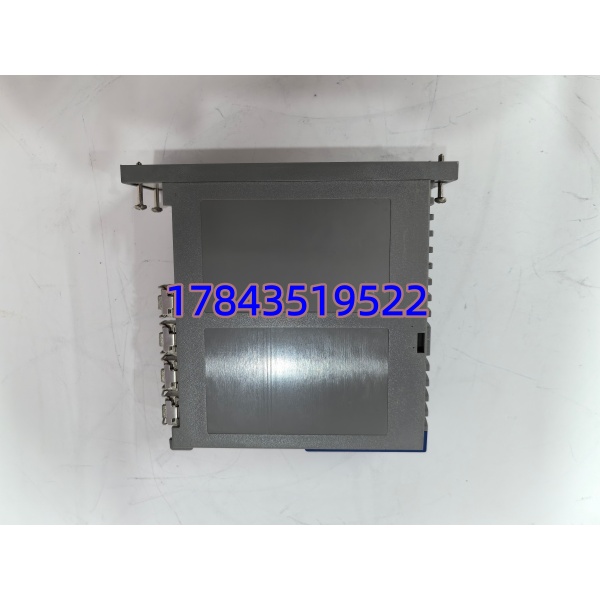

Hirschmann MM20-Z6Z6Z6Z6SAHH
入库质检要点
- 外观核验：原厂标签完整、型号清晰；金属外壳无变形划痕；金手指无氧化 / 插拔痕迹。
- 兼容性测试：插入 MS20/30 机箱，背板供电正常；LED（PWR/Link）状态正常；识别型号无误。
- 端口功能：4 个 SFP 插槽分别插入百兆多模 / 单模光模块，链路 up 正常，无丢包。
- 环境与老化：通电运行 2 小时，温度≤50°C，无异常发热；宽温型可 – 40~+70°C 循环测试。
- 资料核验：附带出厂合格证、批次报告；序列号可查。

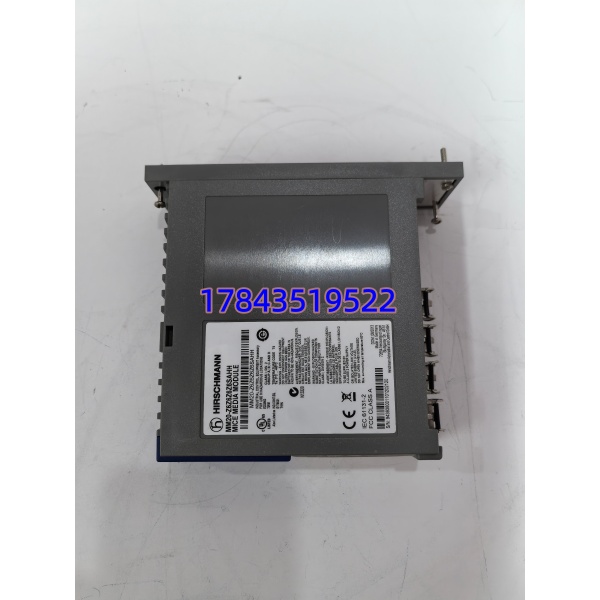

Hirschmann MM20-Z6Z6Z6Z6SAHH
技术避坑指南
- 模块不兼容
- 风险：MM20 仅适配MS20/MS30，不可用于其他系列（如 MACH1000）。
- 避坑：下单前确认主机型号；核对料号MM20-Z6Z6Z6Z6SAHH完整匹配。
- SFP 速率不匹配
- 风险：此模块为百兆（100Mbps），插入千兆 SFP 会协商失败。
- 避坑：仅用100Base-X SFP；多模（550m）/ 单模（10/40km）按需选择。
- 热插拔操作不当
- 风险：带电插拔时用力不均，导致背板连接器损坏。
- 避坑：拔插前释放静电；垂直平稳插拔；避免拉扯 SFP 光纤线。
- 宽温选型混淆
- 风险：标准型（0~60°C）用于低温场景会宕机。
- 避坑：户外 / 寒区选 -40~+70°C 宽温版（型号后缀含 “HH”）。
