产品详情

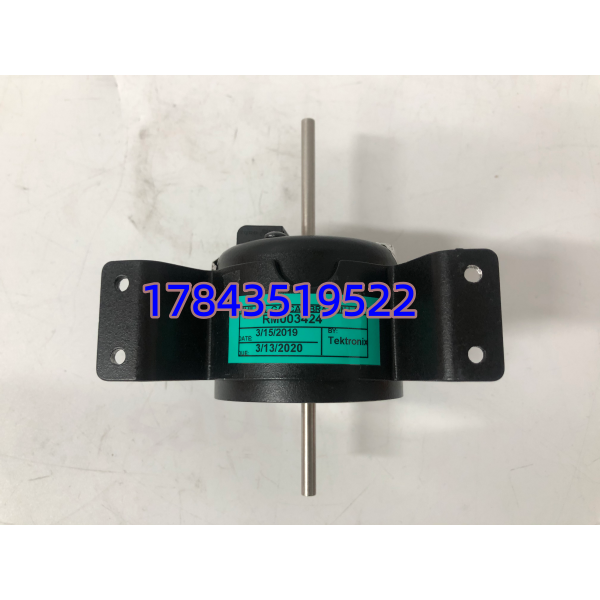

・型号：223BD-00001AAB
・品牌：MKS Instruments
・系列：223B Baratron 真空压力传感器系列
规格参数
| 参数项 | 原厂标准参数（依据官方 Datasheet） |
|---|---|
| 完整型号定义 | 223B（系列）+D（差压型）+00001（10Torr 量程）+AAB（电气 / 接口配置） |
| 测量满量程 | 10 Torr（1.33 kPa）双向差压 |
| 基础测量精度 | ±0.5% FS 全量程线性误差 |
| 信号响应时长 | ≤2ms，真空压力突变无滞后失真 |
| 供电电压范围 | DC 11~18V，典型工作电压 15VDC |
| 整机功耗 | ≤5W |

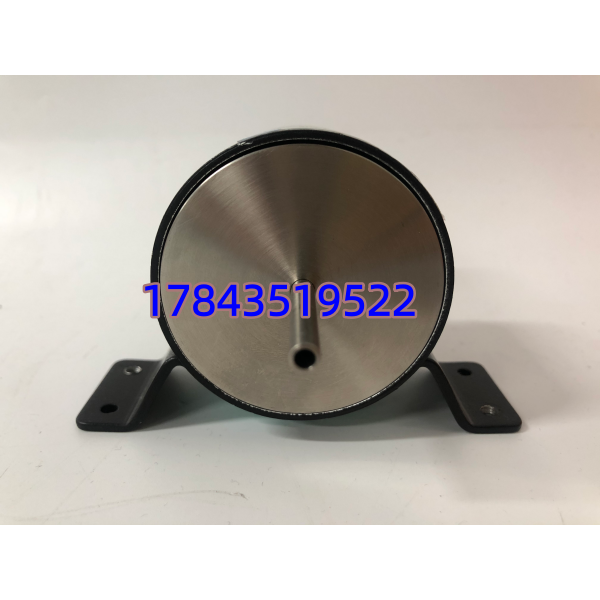

| 气路接口规格 | 3/16 英寸外径不锈钢硬管插接 |
| 最大耐受静压 | 40 psig（275.8 kPa），防工艺过压损坏薄膜 |

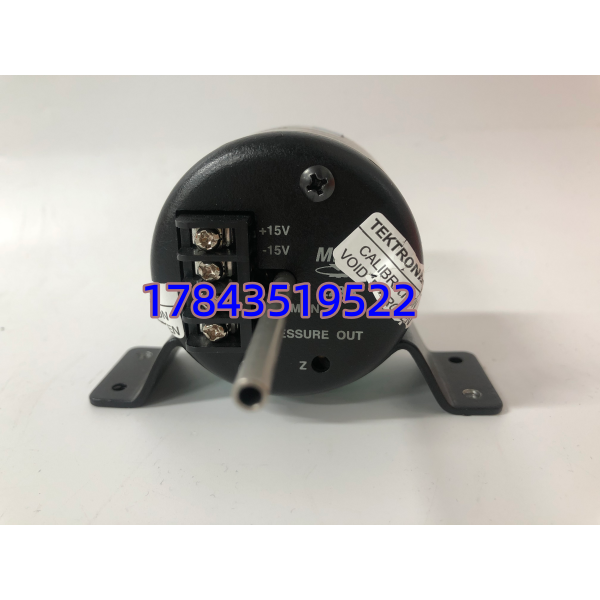

| 电气接线形式 | 隔离式螺丝端子，区分 ±15V 供电、监测、信号输出引脚 |
| 工作温度区间 | -20℃ ~ +85℃（工艺腔周边安装） |
| 冲击耐受 | 50g，运输与设备振动无零点漂移 |
| 振动耐受 | 30g，半导体机台持续震动环境稳定运行 |
| 防护等级 | IP20，仅适用于无尘设备机柜 / 腔体外置安装 |
| 外壳材质 | 测量膜片哈氏合金，壳体阳极氧化铝 |
| 整机净重 | 0.42kg |
| 合规标准 | SEMI 半导体设备规范、CE 电磁兼容标准 |
| 校准属性 | 出厂双向零点校准；严格来说，低于 10℃低温环境需现场二次零点补偿 |
产品介绍
（随机切入策略：B 技术定位） 223BD-00001AAB 是 MKS 223B 产品线里专门适配半导体刻蚀、镀膜机台的差压真空规，区别于单端绝对压力规，它可同步采集腔室与预抽管路之间微小压差，给真空阀、分子泵提供闭环调节依据。 现场实测国产通用真空传感器无法匹配这套设备控制逻辑，普通规管温度漂移可达 2% FS，直接导致镀膜厚度、刻蚀深度批次不良。从备件 TCO 视角核算，该款属于老旧 8 寸、12 寸二手半导体产线刚需耗材，原厂逐步缩减量产产能，海外全新订货周期超 100 天。提前储备 1~2 支缓冲备件，既能规避现货渠道 50%~70% 临时加价，也能避免单台机台因真空监测失效全线停线。
应用场景与库存策略
半导体、光学镀膜机台工艺段完全依靠该规管实时压差数据做联锁，传感器薄膜老化、接线短路后，腔室真空闭环控制失效，整台设备必须停机吹扫排查；海外原厂调货周期远超 72 小时标准产线抢修窗口，零库存产线无任何应急缓冲手段。 多数厂区把真空规归为普通耗材，执行低库存管控，忽略半导体设备单台停机单日损耗可达数十万，临时高价采购的成本远高于少量备件长期资金占用。
- 半导体晶圆刻蚀产线场景：监测反应腔与预抽管路压差，单台 8 寸刻蚀机标配 1 支。备货建议：每台运行机台冷备 1 支，划入 A 类一级工艺备件，每 6 个月校准备用规零点。
- 光学真空镀膜设备场景：玻璃、光学镜片镀膜腔压差监测，单套镀膜机组配置 2~3 支。备货建议：厂区中央备件库集中储备 2 支，多台镀膜机共享周转。
- 光伏电池镀膜生产线场景：薄膜沉积腔真空压差采集，整条产线用量 3~5 支。备货建议：总库留存 1 支战略囤货，停产规格严禁零库存管理。
- 实验室科研真空腔体场景：小型真空实验台压力监测。备货建议：采用供应商寄售备件模式，按需调货降低资金呆滞。
真实案例：长三角某二手 8 寸半导体工厂 2025 年旺季生产，一台刻蚀机 223BD-00001AAB 薄膜疲劳零点漂移超阈值，腔室压差数据失真触发设备联锁停机。仓库无备用同型号真空规，原厂无全新现货，海外拆机件寻货 95 天，现货渠道溢价 68% 紧急采购，停机 62 小时直接造成 235 万晶圆产能亏损。事后备件管理复盘，将该型号真空规升级为一级战略备件，每台工艺机台强制留存备用规管，同步配套专用零点校准工装。
