描述
产品详情

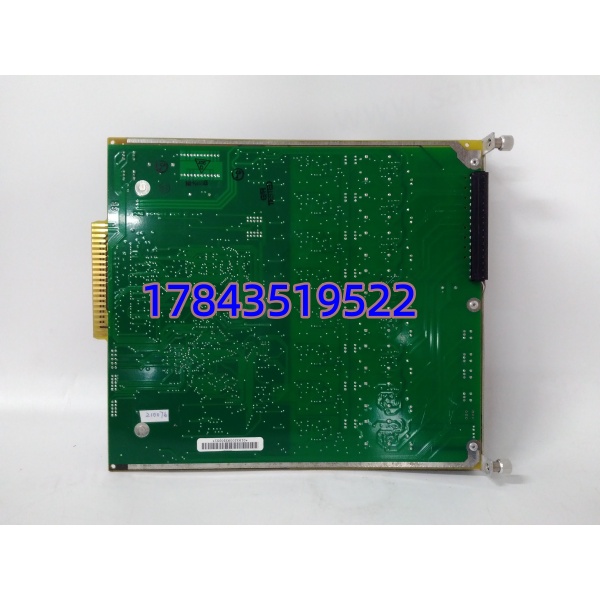

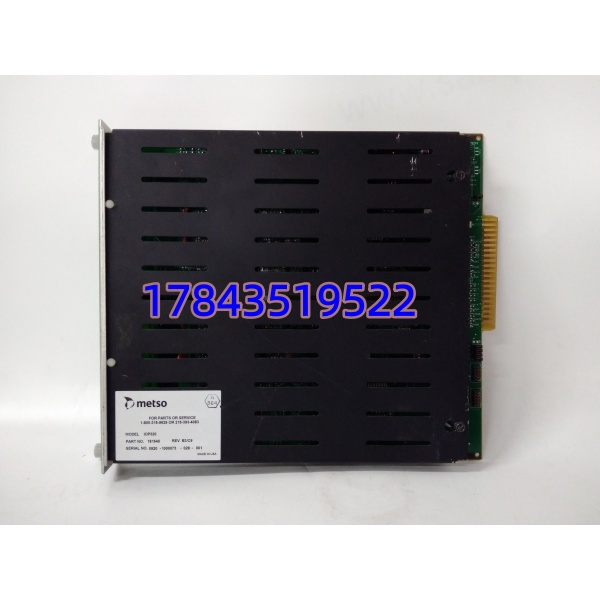

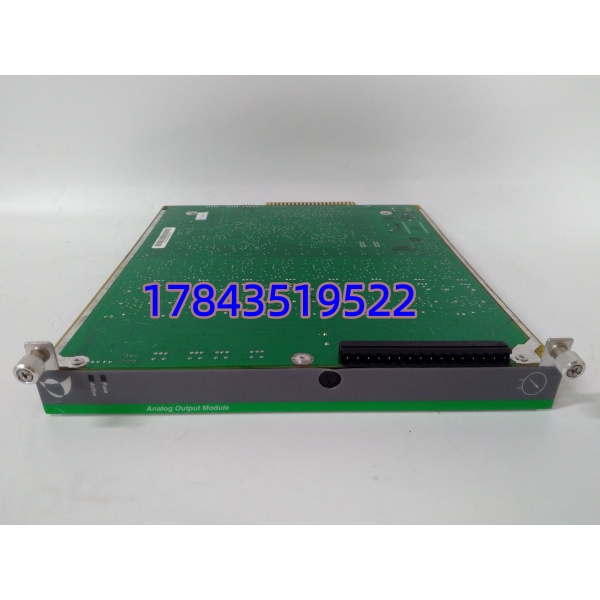

・型号：IOP320
・品牌：Metso（美卓）
・系列：DNA DCS IOP 处理器子系列
规格参数
- 输出通道数量：8 路独立模拟输出
- 标准输出信号：0~20.4mA，兼容 4~20mA 智能调节阀
- DAC 转换分辨率：12bit
- 单通道最大负载：500Ω
- 背板供电：24VDC，整机功耗≤11W
- 通道隔离：单通道电气隔离，阻断现场浪涌串扰
- 硬件保护：每路独立自恢复保险丝，输出短路不损坏整块卡件
- 诊断功能：回路断线、负载超限、芯片故障上传上位机报警
- 系统总线：DNA 内部 IOP 并行背板总线
- 工作温区：0℃ ~ +60℃；存储温区 – 40℃ ~ +80℃
- 耐受湿度：5%~95% RH，无凝露
- 安装规格：标准 DIN 机架插槽，配套专用 MTU 端子底座
- 原厂状态：已停产 EOL，无全新原厂供货
- MTBF 参考原厂手册：大于 48000 小时
产品介绍
IOP320 是 Metso DNA 系统专用智能模拟输出处理器卡，专门针对矿山、造纸、冶金连续工艺的调节回路设计。卡件接收控制器下发的数字调节指令，转换成标准 4-20mA 电流信号驱动进料阀、压力调节阀、液位执行机构，每一路自带断线诊断，上位机可直接读取回路异常状态。
坦白讲，同系统 IOP 系列卡件不能随意互换，IOP304 仅做模拟采集，不具备输出驱动电路，直接替换 IOP320 会出现阀门无动作。原厂停产后市场仅流通矿山拆机、整机检测翻新货源；不同年份出厂的 IOP320 板载 DAC 校准参数存在偏差，新旧混插会出现阀位给定与实际开度偏移，成套批量更换可省去单通道逐路校准工时。卡件可单卡运行，关键调节回路可配对冗余底座实现无扰动切换。
应用场景与行业案例
痛点切入
普通无诊断 AO 卡出现现场线缆断线时，上位机仅显示给定值正常，无法判断阀门实际失效，等到工艺参数大幅偏离才发现故障，极易造成产品报废；多通道共用保险的老式板卡单路短路会整卡失效，整条工段调节回路全部失控。IOP320 单通道独立保险 + 断线检测，单通道故障只隔离对应回路，其余 7 路维持正常输出。
典型场景
- 金属选矿浮选车间：调节药剂添加阀、矿浆液位调节阀，断线告警提前预警线缆磨损，避免药剂配比失衡。
- 造纸厂制浆蒸煮工段：控制蒸汽进气阀、黑液回流阀，通道隔离抵御现场变频器电磁干扰，减少蒸汽温度波动。
- 水泥熟料煅烧生产线：窑尾喂料、三次风挡板调节输出，高温多粉尘工况下硬件保护降低卡件烧毁概率。
- 城市污水处理生化池：曝气风量、污泥回流阀调节，低负载工况稳定输出，适配长距离现场布线。
真实案例
某年产 200 万吨铁矿选矿厂浮选工段，原有老旧无诊断 AO 卡出现输出线缆磨破短路，整卡通道全部失效，浮选药剂配比失控，两小时产出不合格矿粉。后期更换为 IOP320 配套 MTU 端子底座，一次检修中某通道电缆断裂，系统仅弹出单通道断线告警，其余 7 路药剂调节正常，班组利用生产间歇更换线缆，未造成批量废料。现场工程师复盘，独立通道保护与实时诊断两项特性，能把单通道故障影响范围压缩到最小。
