描述
产品深度介绍

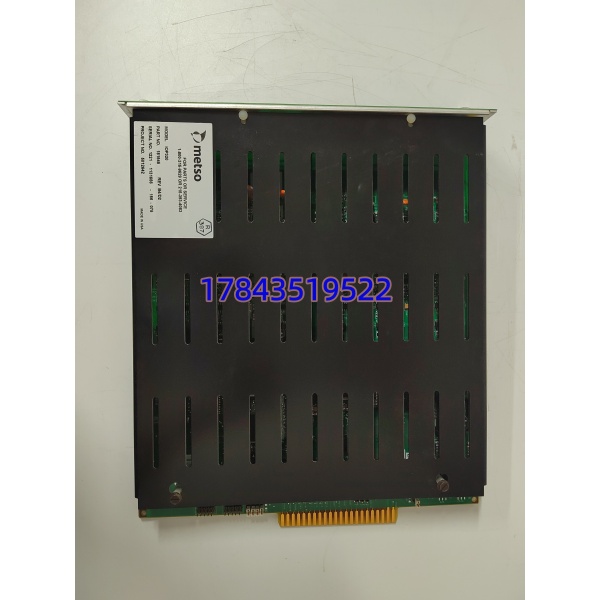

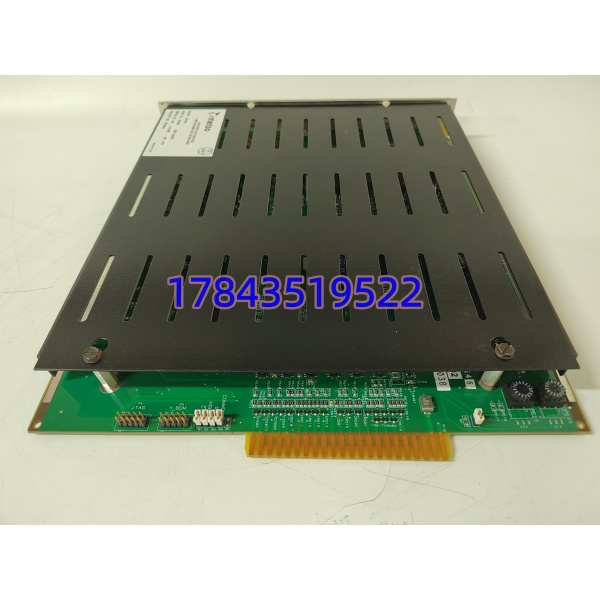

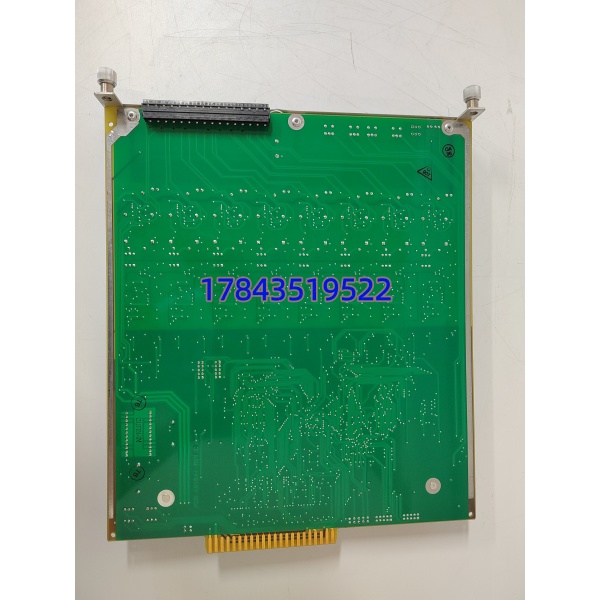

METSO IOP320（181545）是 Metso DNA DCS 系统标配 8 通道模拟输出模块，作为控制层与现场调节阀、执行器的信号中转单元，接收 DPU 控制器下发的数字运算指令，通过 16 位 DAC 转换输出标准 4-20mA 调节电流，完成流量、压力、液位闭环调节控制。
模块全通道独立隔离设计，2500V 耐压隔绝现场电机、变频器带来的地环路干扰，每通道自带独立保险，单回路短路不会波及其余 7 路调节回路；支持软件自定义故障安全输出策略，装置跳闸、模块离线时阀门可自动切至安全开度，降低工艺失控风险。该卡件仅适配 DNA 专属 I/O 机架背板总线，不可与 IOP302 模拟输入、IOP331 数字输入模块直接互换，是造纸、电厂存量美卓 DCS 技改、应急抢修的核心替换备件。
应用场景与行业痛点
国内大量服役 10 年以上的制浆造纸、火力发电、化工装置仍采用 Metso DNA DCS，原厂已缩减 IOP320 量产产能。一旦模块通道烧毁，对应调节阀失去自动调节能力，整条工艺回路只能切手动操作；海外原厂订货周期超 2 个月，连续生产场景长时间手动值守极易出现工艺超标、安全隐患。
典型应用场景
- 制浆造纸行业 – 蒸煮、漂白工段调节控制蒸煮药液进料阀、漂白药剂配比调节阀，精准管控浆料浓度、PH 值，模块隔离设计适配车间水汽、粉尘腐蚀环境。
- 火力发电厂 – 锅炉、化水辅控系统给水调节阀、烟气脱硝喷氨阀、循环水加药执行机构驱动，故障安全模式保障锅炉低负荷安全运行。
- 化工流程 – 精馏、反应釜自控调节原料进料、回流、蒸汽加热阀门，多路独立通道可同时管控多套反应釜温度压力回路。
- 矿山冶金 – 浮选、浓缩池自动化驱动矿浆进料、药剂添加调节阀，耐受车间大功率电机强电磁干扰，信号无漂移跳变。
真实工程案例山东某大型造纸厂 2025 年蒸煮工段 IOP320 模块 3、5 通道短路烧毁，药液阀门无法自动调节，班组 24 小时人工值守调整阀门开度，浆料合格率持续下滑。联系维美德原厂备件交付周期 9 周，生产线无法长期降负荷运行。
我方现货 IOP320 完成背板通讯、8 通道全量程 24 小时老化测试后次日发出，工程师更换并导入原有安全输出配置，4 小时内所有调节回路恢复自动控制。企业后续一次性备货 3 块同款模块放置车间备件柜。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装条码、出厂物料单，进口货源同步核验报关单据
- 防伪识别：核对壳体丝印 IOP320、机身激光序列号、原厂 181545 部件号蚀刻标识
- 外观检查：PCB 无腐蚀、电容无鼓包漏液、背板金手指无氧化发黑、无维修补焊，端子插座无变形断针
- 附件核对：配套机架固定卡扣、原厂接线规格手册齐全
2. 上机功能实机测试测试机架搭载完整 Metso DNA 仿真机柜、DPU 控制器、DNA 工程组态软件、标准 4-20mA 负载电阻箱
- 通电自检：观测电源、运行、故障指示灯启动时序，无硬件报错常亮
- 8 通道全量程输出测试：程序下发 4/12/20mA 分段指令，Fluke 115 万用表实测输出电流，校验 ±0.05% 精度标准；模拟单通道短路验证保险保护、故障告警
- 背板总线通讯测试：整机连续 24 小时与 DPU 双向交互，无通讯断连、无点位丢失
- 满载老化测试：8 通道同步带 750Ω 额定负载持续运行 24 小时，监测板卡温升稳定无过热告警
- 测试输出：出具纸质完整检测报告，附带输出电流日志、上机实拍视频，可同步发送客户核验
3. 电气参数检测
- 500V 摇表完成通道间、通道对地绝缘电阻测试，绝缘值＞10 MΩ 判定合格
- 24V 宽压模拟供电测试，20.4V~28.8V 区间输出信号无漂移、模块不掉站
- 反接供电短时测试，验证背板供电保护电路不会烧毁 DAC 芯片
4. 固件与输出配置验证
- 读取模块底层固件版本并标注质检单，版本差异提前告知采购工程师
- 通道故障安全模式、回路负载参数完整拍照存档，方便现场复刻原有配置
5. 最终质检与出货包装
- 专职质检人员逐项核对全部检测项目并签字确认
- 双层独立防静电真空袋密封，外层加厚气泡膜缓冲，定制硬质纸箱封装
- 箱体粘贴 QC 合格标签，标注检测日期、板卡专属序列号
