产品详情

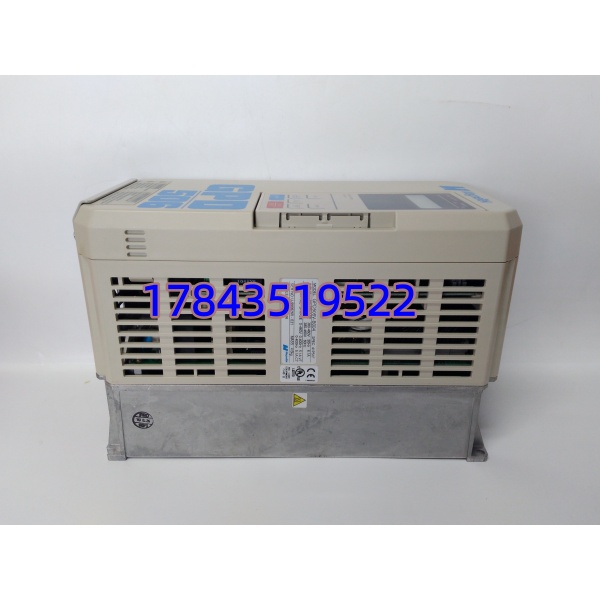

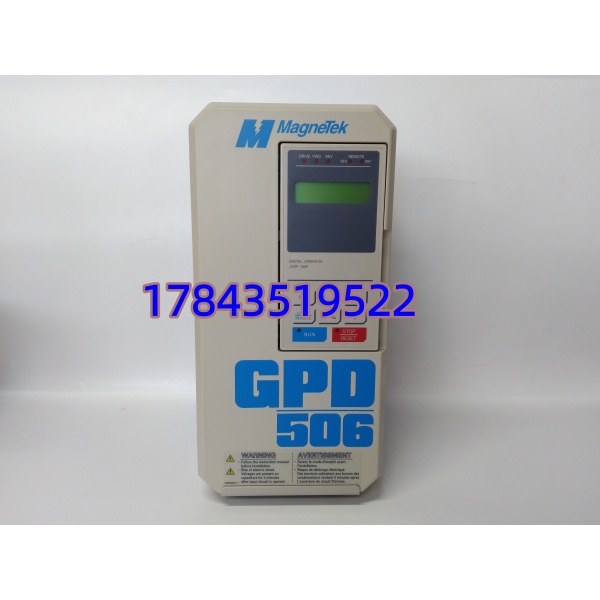

・型号：GPD506V-B004
・品牌：Magnetek
・系列：GPD506
规格参数
| 参数项 | 原厂手册参考数值 |
|---|---|
| 主回路输入 | 三相 380~460VAC 50/60Hz |
| 额定输出功率 | 3HP |
| 额定输出电流 | 5.1A |
| 输出电压范围 | 0~460V 三相 AC |
| 输出频率区间 | 0~400Hz |
| 过载能力 | 150% 额定电流，可持续 60 秒 |
| 控制模式 | V/F 控制、无传感器矢量控制 |
| 通讯接口 | 标配 RS485，支持 Modbus 协议 |
| 功能集成 | 内置 PID 调节器、加减速斜坡 |

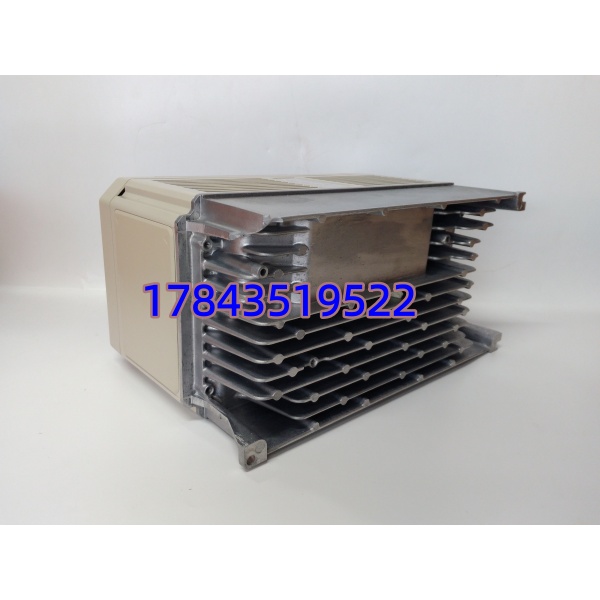

| 冷却方式 | 底部强制风冷 |
| 防护等级 | IP20（柜体内部安装） |
| 标准工作温区 | 0℃ ~ +50℃ |
| 耐受湿度 | 5%~90% RH，无凝露 |
| 整机外形尺寸 | 130mm×73mm×152mm |
| 保护机制 | 过压、欠压、过流、过热、接地、短路、过载 |
产品介绍
GPD506V-B004 是 Magnetek 基于安川 GPD506 平台推出的中小型通用变频器，面向 3HP 以内三相感应电机做转速、转矩闭环调控，多用于老旧产线风机、水泵、传送带改造，无需额外加装外置 PID 仪表。机身集成操作面板，本地 / 远程模式一键切换，参数组可批量复制备份。
坦白讲，同功率简易 V/F 变频器低速转矩不足，负载波动时转速偏移明显。这款机型矢量算法可在 3Hz 低频输出额定转矩，应对水泵喘振、皮带重载启动更稳定。对比同系列低功率型号，本款扩充模拟量输入通道，可直接接入液位、压力变送器，省去中间信号隔离模块，减少柜内布线故障点。
应用场景与行业案例
痛点切入
- 工厂老旧水泵直接工频运行，阀门节流损耗大量电能，启停冲击管网产生水锤，管道焊缝长期渗漏。
- 输送皮带重载启动瞬间电流冲击电网，车间其他变频设备频繁报过流故障，仪表数值跳变。
- 小型锅炉引风机无调速装置，风量只能靠挡板调节，炉膛负压无法稳定，燃烧效率持续偏低。
典型场景
- 市政水处理循环泵：通过 4-20mA 液位信号闭环调速，自动匹配水池水位，降低阀门损耗。
- 包装生产线输送皮带：低速矢量启动，避免物料打滑，启停斜坡减少机械冲击。
- 化工小型尾气引风机：PID 稳定炉膛负压，适配燃料波动，减少人工挡板调节频次。
- 暖通空调循环风机：多机组联动调速，根据室温自动降频运行，削减空载能耗。
真实案例
一家食品加工厂冷却风机原配老式两档调速电机，夏季高温时风机满转噪音大、电费高，冬季低负荷风量过剩，车间温度波动超标。采购 GPD506V-B004 替换，接线 1 小时完成改造，接入车间温度探头启用内置 PID。上线后风机随室温自动调频，全年电费下降近三成，无工频启停带来的皮带磨损，连续运行 8 个月无过流、过热报警。设备主管反馈，自带操作面板本地调试不用外接手持单元，检修参数调取效率更高。
