产品详情

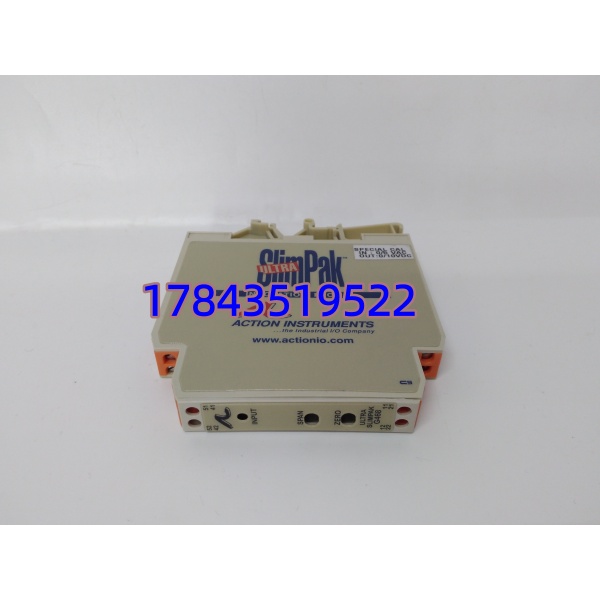

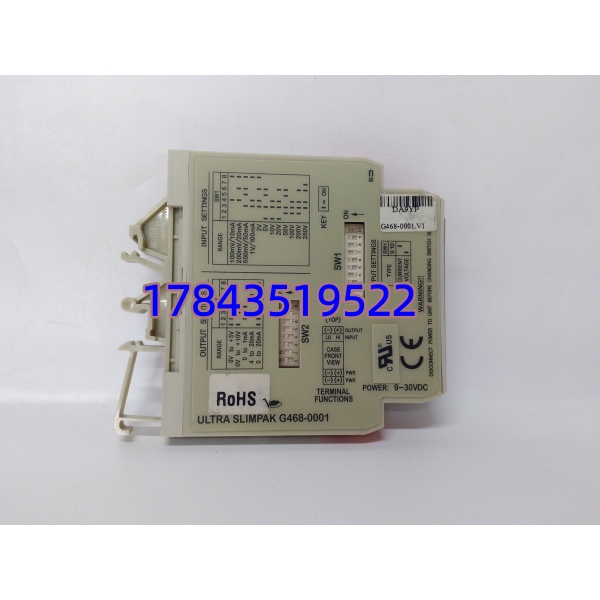

・型号：G468-0001
・品牌：Eurotherm（Action Instruments）
・系列：Ultra SlimPak
规格参数
| 参数项 | 技术数值 |
|---|---|
| 输入类型 | AC 电压 / AC 电流二选一 |
| AC 电压量程 | 50mV ~ 250VAC |
| AC 电流量程 | 5mA ~ 100mAAC |
| 输出可选规格 | 0-5V、0-10V、0-20mA、4-20mA |
| 隔离耐压 | 输入 / 输出 / 电源三端 1800VDC |
| 整机测量精度 | ±0.1% 满量程 |
| 适用信号频率 | DC ~ 400Hz，出厂校准 60Hz 正弦波 |
| 供电电源 | 9~30VDC 直流供电 |
| 整机功耗 | ≤1.5W |
| 零点 / 量程可调范围 | 零点上调 50% FS，量程下调 50% FS |
| 共模抑制 | 50/60Hz＞100dB |
| 安装方式 | 35mm 标准 DIN 导轨 |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +80℃ |
| 防护等级 | IP20（机柜内使用） |
| 状态指示 | 电源 / 信号双 LED 指示灯 |
| 单通道带宽 | 低通滤波硬件可切换 |
产品介绍
G468-0001 是超薄 DIN 导轨式交流信号隔离调理器，专门处理电机电流、互感器二次交流信号，将不规则交流波形整流变送为标准直流模拟量，直接对接 Foxboro FBM204、PLC 模拟量卡件。 普通无源分流器无隔离，动力回路地压差容易造成中控数值漂移；这款模块输入、输出、电源三路完全隔离，切断高低压回路地环路干扰。面板拨码不用软件，现场直接切换输入输出量程，不用额外更换隔离栅，机柜密集布线场景能节省大量导轨空间。模块输出取交流信号平均值，适合电机负载监测、能耗采集类稳态测量场景。
应用场景与行业案例
痛点切入
电机电流互感器二次交流信号直接进 IO 卡，变频器启停瞬间高压窜入背板，容易击穿 FBM 模拟量通道，单次更换卡件停机成本高。普通隔离器仅固定量程，不同功率电机互感器需备多种型号备件，库存压力大。高温配电室普通隔离器温漂超标，中控电流数值持续偏移，每班都要人工修正量程。
典型场景
- 炼化装置大功率泵机监测：互感器二次 AC 电流隔离变送，上传 I/A 系统监测电机负载，堵转提前预警。
- 电厂锅炉风机辅机：风机三相电流采集，4-20mA 信号接入 FBM204，中控统一显示负荷曲线。
- 油气长输泵站能耗计量：母线 AC 电压变送，用于厂区用电统计、负荷分配联锁。
- 化工搅拌变频设备：隔离变频侧高频干扰，避免模拟量通道频繁报超量程故障。
- 钢厂循环水泵站：多台电机共用导轨密集安装，超薄机身适配狭小控制柜。
真实案例
去年一套 20 万吨化工装置改造，6 台循环泵互感器交流信号直连 Foxboro FBM204，变频器启动时每月击穿 1~2 块 IO 卡，每次更换卡件停机 4 小时。全部加装 G468-0001 隔离器，拨码统一切换 0~50mAAC 输入、4-20mA 输出，1800V 隔离阻断变频浪涌。连续运行 11 个月没有再出现卡件烧毁，仪表班组不用频繁备货 IO 备件，导轨超薄设计还腾出位置新增 2 路流量隔离模块。维保人员反馈，现场不用工具就能切换量程，检修效率明显提升。
