描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 原厂物料号 | 2290614 |
| 完整型号标识 | FLKM 50/KDS3-MT/PPA/PLC |
| 总接线点位 | 50 位弹簧刀闸端子 |
| 有效信号通道 | 32 路独立信号回路 |
| 额定工作电压 | DC ≤ 60 V |
| 单回路额定电流 | 4 A |
| 端子结构 | 弹簧刀闸分断端子，带独立测试插座 |
| 背板连接器 | 标准 50 针公头 IDC 排线接口，对接 Tricon IO 卡电缆 |
| 绝缘等级 | 功能绝缘，过电压类别 II，污染等级 2 |
| 安装方式 | 35 mm 标准 DIN 导轨卡扣式安装 |
| 整机材质 | 阻燃 PA66 塑料壳体，UL94 V0 阻燃 |
| 工作环境温度 | -20 ℃ ~ +60 ℃（控制柜密闭安装） |
| 存储温湿度 | -40 ℃ ~ +85 ℃，湿度 5%~95% 无凝露 |
| 整机尺寸 | 220 mm × 110 mm × 45 mm |
| 整机重量 | 0.48 kg |
| 配套适配系统 | Triconex Tricon 3008/3009 系列 SIS 安全 IO 模块 |
| 同系列衍生型号 | 2291587（模拟量专用版本） |
| 合规认证 | CE、UL 工业控制设备认证 |
产品深度介绍

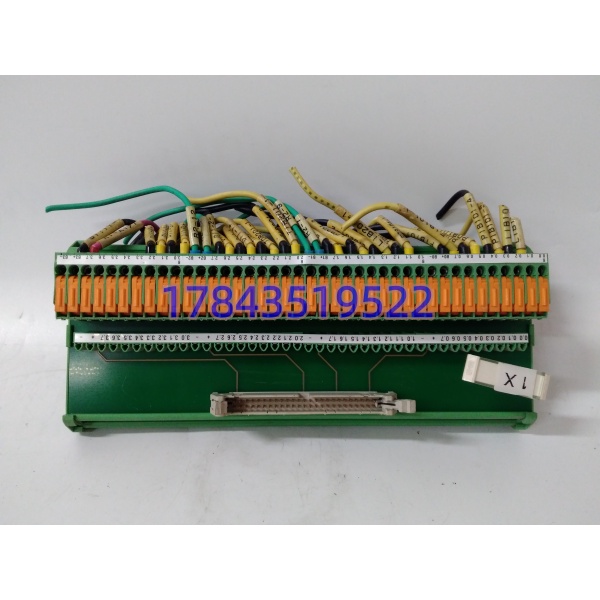

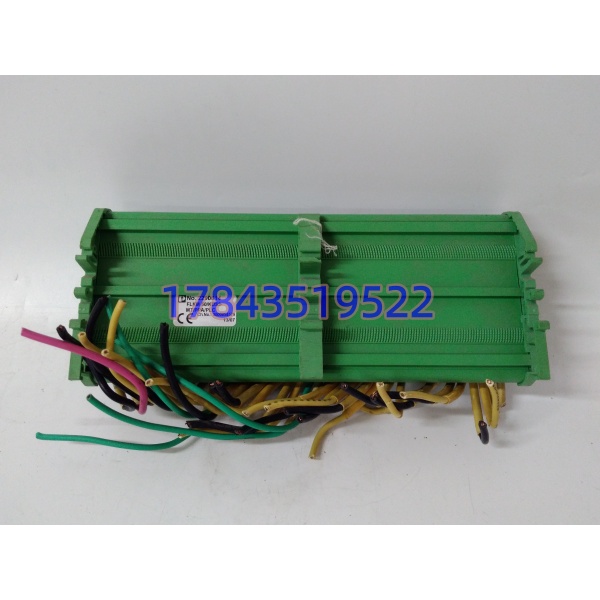

2290614（FLKM 50/KDS3-MT/PPA/PLC）是菲尼克斯专为 Triconex Tricon 三重冗余 SIS 安全系统配套的无源转接端子板，广泛用于炼化、LNG、火电 SIS 联锁控制柜，作为 IO 卡与现场仪表线缆的中间转接载体。模块集成 50 路刀闸分断端子，每一路自带独立测试插孔，现场校验仪表、回路排查无需拆线，直接接入万用表即可读取信号；刀闸分断结构可单独断开单通道回路，不影响其余联锁信号运行，大幅缩短仪表检修停机时长。无源无电源设计，不存在供电故障风险，32 路信号通道物理隔离，单路线缆短路不会蔓延至整套安全系统背板。老旧 Tricon 控制柜改造无需更换 IO 卡件，仅替换老化端子底座即可恢复接线可靠性，不用重新敷设现场电缆，压缩装置检修窗口。页面价格为参考价，受汇率与市场行情浮动影响，具体成交价请详询客服获取最新报价。
常见问题解答
- 老哥，现场旧端子板 2290614，直接替换需要重新放线吗？背板 50 针 IDC 接口、前端端子点位定义完全一一对应，原有电缆无需重新压接布线，直接插拔即可。但上电前务必对照旧端子板照片核对每一路刀闸分断状态，避免误断开联锁回路。
- 这块端子底座支持带电拆装端子吗，SIS 系统不用停机？单通道刀闸端子可带电分断单路信号；但整块端子板背板 IDC 排线严禁带电拔插，拔插瞬间全部 32 路 IO 信号断开，SIS 系统触发全厂联锁停机，更换整机底座必须整机断电操作。
- 采购需要提供哪些信息避免点位错位？两点关键信息：配套 Tricon IO 卡型号（数字量 / 模拟量）、现场回路电压等级（24VDC 仪表回路）。我们会提前逐点位导通测试，核对端子点位映射无错位。
- 怎么确认你们的端子板无维修、无端子锈蚀更换？入库留存整机序列号、壳体正反面、50 针 IDC 接口、端子排高清实拍，核查弹簧端子无锈蚀、无更换补焊痕迹；发货前搭建 Tricon IO 仿真测试台，32 通道全回路导通连续 24 小时测试，完整导通检测报告随货寄出，支持通电点位测试视频验货。
- 现场线缆接错、过压击穿端子，质保包含这类损坏吗？现场线缆短路、电压长期超过 60VDC、外力掰断端子弹簧造成的损坏不在质保范围；端子底座壳体、背板连接器原厂注塑 / 冲压缺陷，一年内免费更换，同步远程协助排查现场回路浪涌防护问题。
- 现场校验信号不方便，测试插座无法读数是什么原因？测试插孔内部金属弹片氧化、线缆压接不到位是主要诱因；更换端子板时规范线缆压接深度，定期吹扫端子粉尘，避免化工粉尘堆积造成接触不良。
- 原厂是否停产，长期备件有没有兼容替代型号？原厂持续量产 2290614，同系列 2291587 仅适配纯模拟量回路，点位定义不同不能直接互换；存量 SIS 装置建议批量囤货 2290614 做长期备件，批量采购可申请备货优惠。
