描述
产品详情

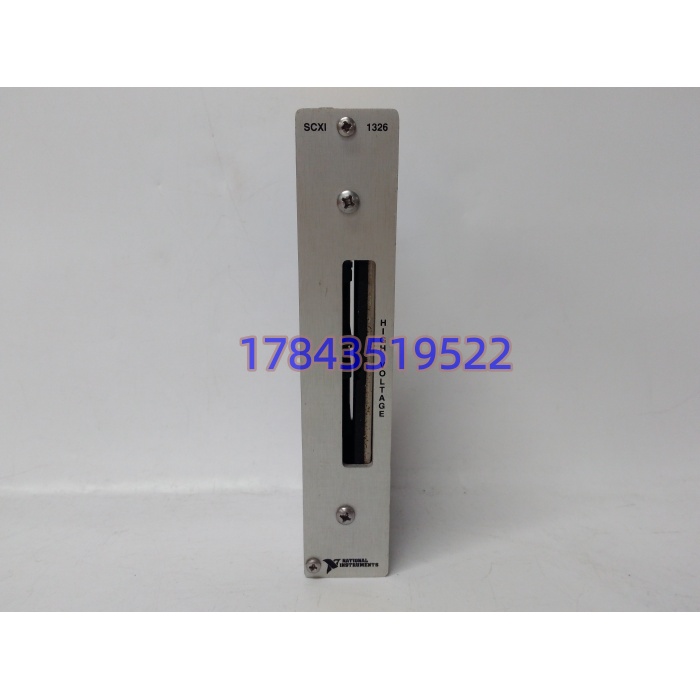

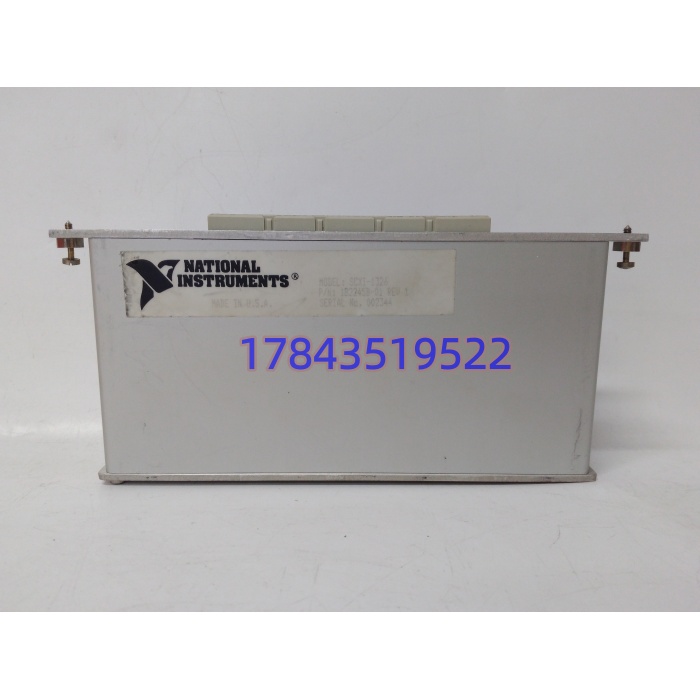

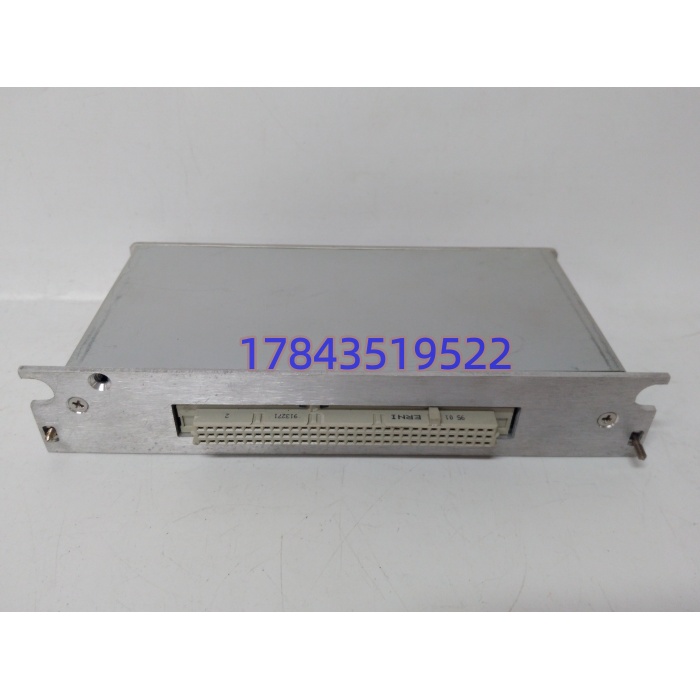

・型号：SCXI‑1326・品牌：NI（National Instruments）・系列：SCXI
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 端子数量 | 48 路螺丝紧固端子 |
| 最大共模电压 | 300Vrms（以原厂手册为准） |
| 适配模块 | SCXI‑1162、SCXI‑1162HV、SCXI‑1163、SCXI‑1163R，不可独立工作 |
| 安装形式 | SCXI 机箱插槽直插安装 |
| 配套线缆 | SH48‑48‑B 屏蔽线缆（可选）static6.ar… |
| 工作温度 | 0℃ ~ +55℃，机柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，仅限机柜内部 |
| 产品状态 | 原厂停产，无新项目供货，仅存量备件流通 |
| 软件环境 | 配合 LabVIEW 使用，本身不含采集电路 |
| 整机重量 | 约 0.34kg，以实物为准 |
产品介绍
SCXI‑1326 属于接线端子底座，内部没有采集芯片，只完成外部高压信号的接线转接，必须搭配 SCXI 系列开关模块才能开展测试测量工作。多路现场线缆接至 48 颗螺丝端子，后端直接对接 SCXI 开关模块，用于工业设备、电力设备的通断采集。
坦白讲，同系列 TBX‑1326 外观名字接近，但物理结构不一样，不能直接互换。现场常见故障来自端子螺丝松动、过压造成端子回路损伤；长期存放会出现端子金属片氧化。备件渠道只有库存新机、拆机总成。
应用场景与行业案例
痛点切入：我在现场遇到过，测试系统部分通道读不到状态，SCXI 开关模块指示灯全部正常，反复排查才确认 SCXI‑1326 个别端子氧化接触不良。还有维修拿 TBX‑1326 直接替换，物理接口对不上，整套通道全部失效。
典型场景
- 电力设备测试台架：SCXI 采集高压开关设备的通断状态信号。
- 材料实验室测试系统：存量 NI SCXI 平台，多路信号接线底座损坏更换。
- 工业设备寿命试验台：多通道状态采集，适配原有 SCXI 机箱机架。
- 老测试系统改造项目：原有机箱插槽固定，选用同型号备件维持系统。
真实案例某电力实验室 SCXI 测试系统，部分通道无法读取继电器状态，SCXI‑1162HV 开关模块自检无报错。检修人员检查后端机箱、LabVIEW 软件配置均无异常；初期错拿 TBX‑1326 尝试替换，接口不匹配，完全无法对接模块。更换 SCXI‑1326 备件，紧固全部 48 路端子螺丝，核对接线定义，重新运行测试程序，全部通道状态读取恢复正常。事后实验室备件库区分 SCXI‑1326 与 TBX‑1326，领用核对完整部件号。
