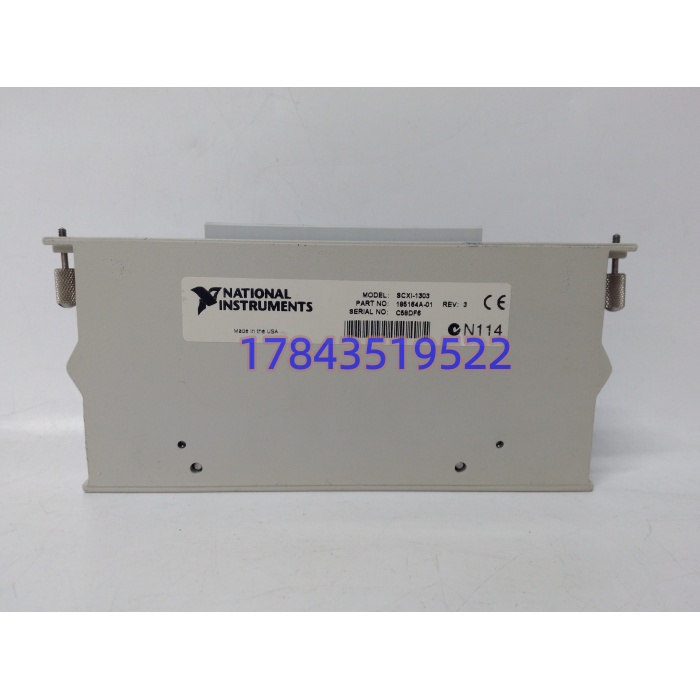

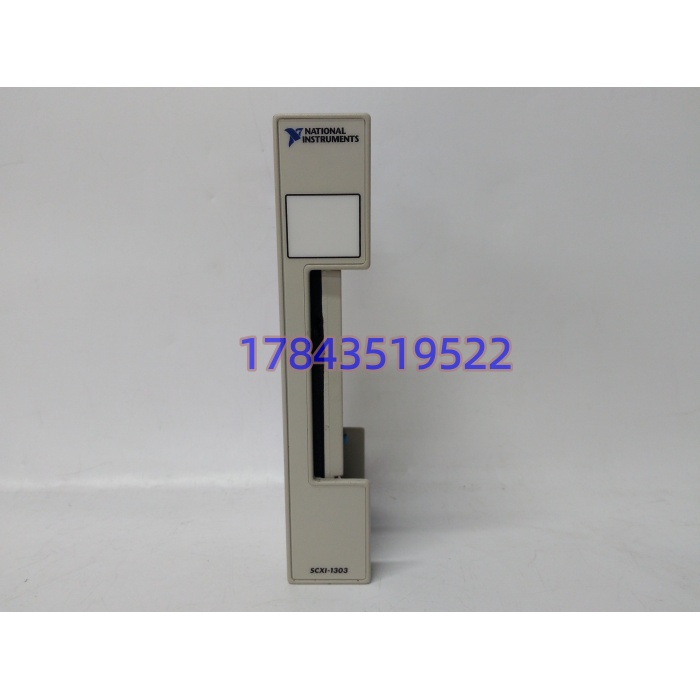

・型号：SCXI‑1303・品牌：NI（美国国家仪器）・系列：SCXI 信号调理采集系统
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | SCXI 模块前端卡扣式端子块，螺钉接线 |
| 通道数量 | 32 通道热电偶 / 电压输入通道 |
| 核心特性 | 等温结构，降低梯度测温误差；热电偶开路检测电路 |
| 冷端传感器 | 内置热敏电阻，冷端补偿精度以原厂手册为准 |
| 适配主机模块 | SCXI‑1100、SCXI‑1102、SCXI‑1102B、SCXI‑1102C |
| 信号类型 | 接地型、浮地型热电偶，小电压信号 |
| 偏置电阻 | 可更换偏置电阻，适配不同后端模块 |
| 工作温度 | 0℃ ~ 55℃（以原厂手册为准） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内安装 |
| 安装方式 | 直接卡扣固定在 SCXI 模拟输入模块前面 |
| 重量 | 约 0.32kg（参考实物） |
产品介绍
SCXI‑1303 是 SCXI 采集系统专用前端等温端子块，热电偶传感器线缆接入该端子，通过内部等温结构减小端子处温度梯度带来的测温偏差，自带冷端补偿热敏电阻，把温度补偿数据送给后端采集模块，同时具备热电偶开路故障检测能力。它本身不做模数转换，只完成信号接线、冷端补偿、信号偏置处理，必须配合 SCXI‑1100/1102 系列采集模块一起使用。
坦白讲，很多人排查温度测点异常，只会去查热电偶本体，忽略端子块。端子螺钉氧化、等温结构老化、冷端传感器损坏，都会造成整组或者部分通道温度读数偏移。该型号早已停产，原厂不再出新货；不同硬件版本对部分老模块适配存在差异，市面货源基本为拆机备件。
应用场景与行业案例
我在现场遇到过，热电偶全部校验合格，后端 SCXI 采集模块自检正常，多通道温度读数持续偏移，折腾很久，才定位 SCXI‑1303 内部冷端传感器劣化。端子块损坏不会直接造成设备停机，但大批量温度测点失真，试验台、工艺监测数据失去参考价值。‑ 工业测试试验台：多通道热电偶测温，整套 SCXI 硬件架构固化，替换整套采集硬件成本高。‑ 材料科研实验室：多试样同步温度采集，没有全新原厂供货，依靠拆机备件维持设备运行。‑ 半导体、热工标定设备：批量温度监测，软件、采集程序基于 SCXI 架构开发，改造成本高。
真实案例：某材料实验室 SCXI 采集系统，SCXI‑1303 冷端补偿传感器漂移，十多路热电偶温度读数整体偏移。维护人员逐个校验热电偶、更换后端 SCXI‑1102 模块，故障依旧。实验室没有备用端子块，采购经过通道测试的拆机件等待 24 天。备件到位前，整套热工试验台无法出具有效测温数据。事后设备部将该型号划入 B 级测试设备备件清单。
