描述
产品详情

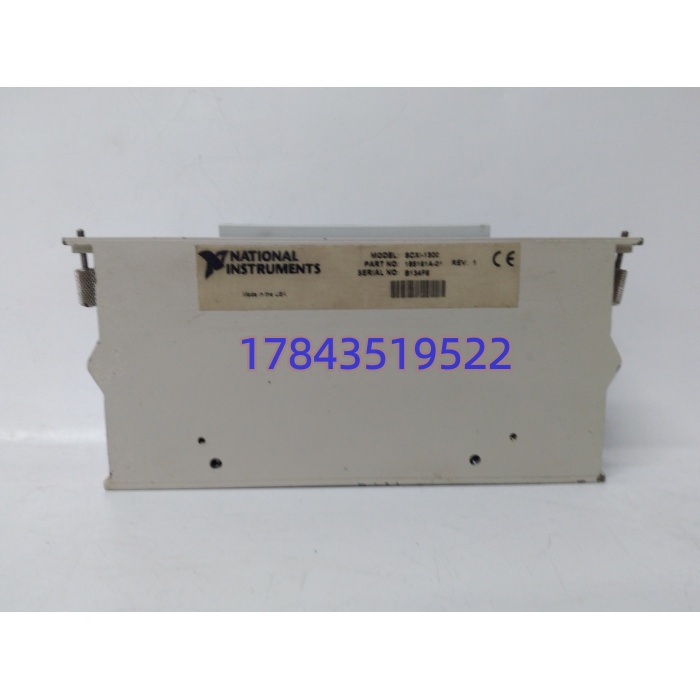

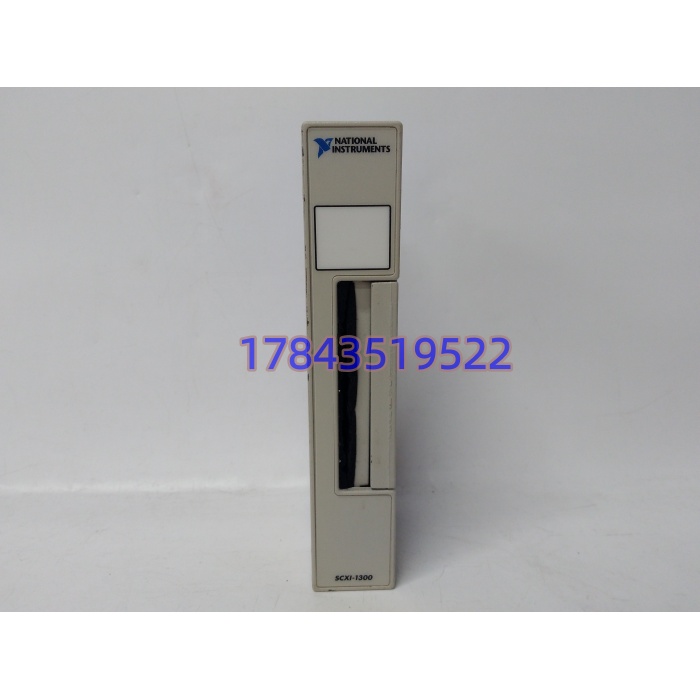

・型号：SCXI‑1300・品牌：NI（National Instruments）・系列：SCXI 信号调理系统
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | SCXI‑1300 |
| 端子形式 | 72 路螺钉端子，适配 26‑16AWG 导线 |
| 冷端补偿 | 内置 CJC 温度传感器，精度 ±1.3℃（0‑50℃） |

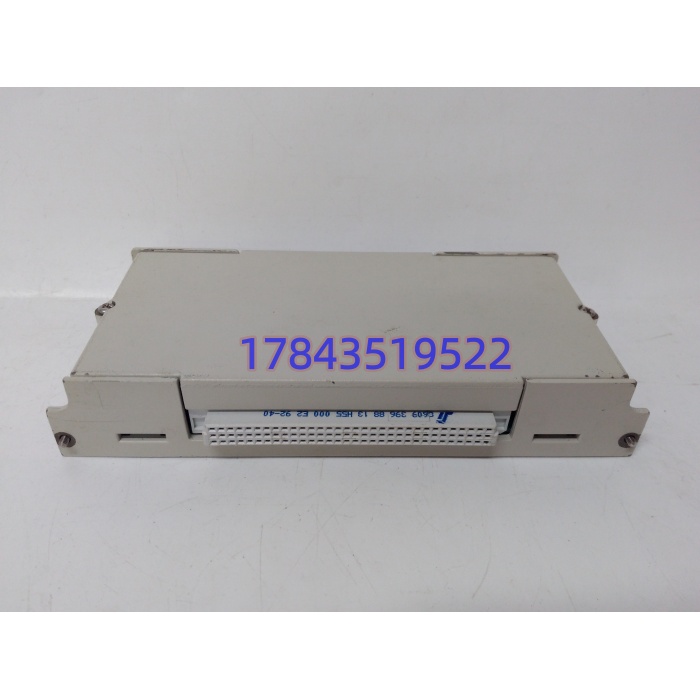

| 背板连接器 | 96 针 DIN‑C 连接器，直插 SCXI 调理模块前端 |
| 适配模块 | SCXI‑1102、SCXI‑1102B/C、SCXI‑1104/C，也可兼容 SCXI‑1181/K |
| 工作温度 | 0℃ ~ +55℃（以原厂手册为准） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 安装方式 | 直接插接在 SCXI 机箱调理模块正面 |
| 生命周期 | 原厂永久停产，市面流通库存件、拆机备件 |
产品介绍
SCXI‑1300 是 SCXI 采集系统的通用前端端子块，外部传感器、热电偶、电压信号接入螺钉端子，通过 96 针背板连接器送给后方 SCXI 调理采集模块，实现多路信号汇总接入。板载冷端补偿传感器，可直接用于热电偶测温，不需要额外外接补偿装置。
坦白讲，同系列还有 SCXI‑1303 端子块，同样支持热电偶，但具备等温结构，测温精度更高，二者外形接近，容易混淆。拆机备件高频故障点：96 针背板插针弯曲氧化、螺钉端子螺纹滑丝、内置 CJC 传感器损坏；软件识别到模块，不等于冷端补偿功能正常。拆装时插针受力容易变形，插针变形后会出现单通道无读数、读数漂移。
应用场景与行业案例
痛点切入：我在现场遇到过，这块端子块背板插针氧化，会造成部分通道读数跳变，科研试验、设备测试数据直接失效。很多老设备、高校试验台、工业测试站还在运行整套 SCXI 硬件，NI 不再提供新品；更换备件之后，背板连接器没有完全推到位，出现间歇性信号丢失，排查耗费大量时间。
典型场景
- 工业设备测试台：电压、热电偶多路信号采集，配套 SCXI‑1102 调理模块做设备性能试验。
- 高校实验室数据采集系统：温度、模拟电压长期记录，老款 LabVIEW 采集平台利旧。
- 研发可靠性试验：多通道温度巡检，完成样品温升测试。
- 存量产线监控改造：原有 SCXI 系统备件替换，不改动上层 LabVIEW 程序。
真实案例某实验室 SCXI 采集系统，部分热电偶通道读数随机漂移，时而正常时而乱跳。维护人员怀疑后方 SCXI‑1102 采集模块损坏，直接更换调理模块，故障依旧。拆开检查 SCXI‑1300，发现背板 96 针连接器有几支插针轻微氧化，插接接触不稳定。更换完好的 SCXI‑1300 端子块，安装时确认连接器完全扣合到位，锁紧两侧卡扣，全部通道温度读数恢复稳定。事后运维定规矩：该备件上机，重点目视检查背板 96 针插针有无弯曲锈蚀；安装务必扣紧卡扣，不能只简单推入。
