描述
产品详情

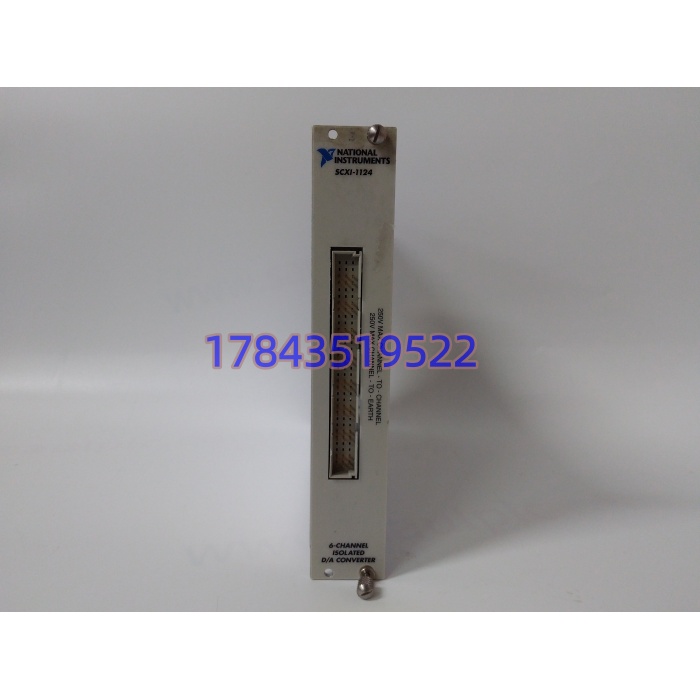

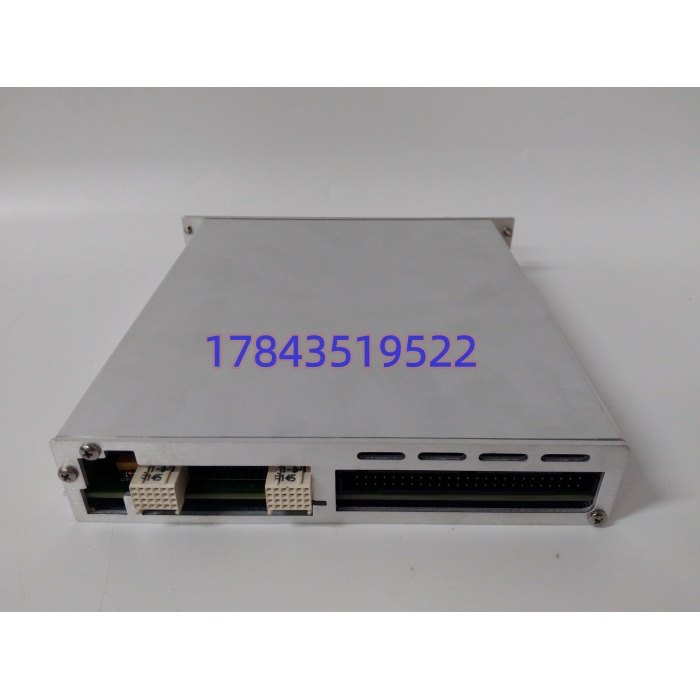

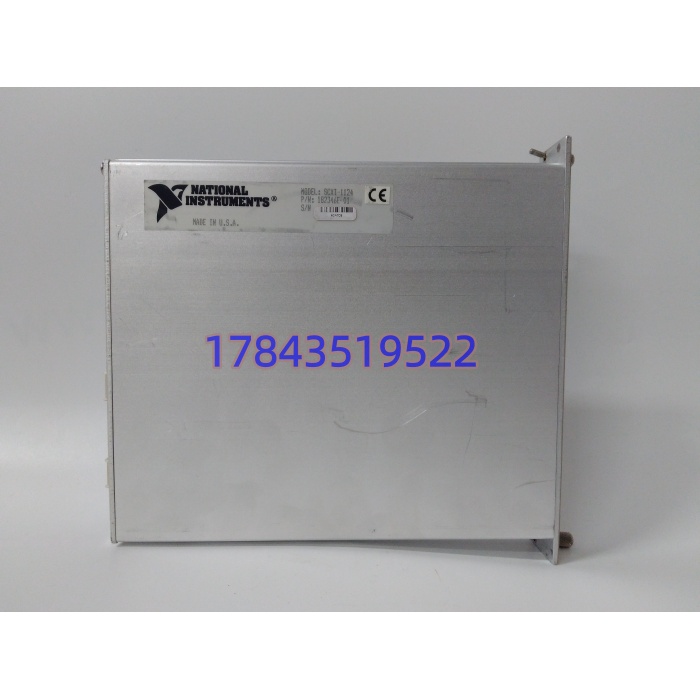

・型号：SCXI‑1124・品牌：NI（National Instruments）・系列：SCXI 信号调理扩展系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 通道数量 | 6 路独立隔离模拟输出通道 |
| DAC 分辨率 | 12 位 |
| 隔离等级 | 每通道 250Vrms 通道‑通道、通道‑机箱隔离 |
| 电压输出量程 | 0‑1V、0‑5V、0‑10V、±1V、±5V、±10V 软件可选 |
| 电流输出量程 | 0‑20mA |
| 板载存储 | EEPROM，保存出厂与用户校准常数 |
| 总线接口 | SCXIbus 背板总线，由 DAQ 主机卡控制 |
| 配套端子座 | TBX‑1325，配套屏蔽线缆 SH48‑48‑A |
| 工作温度 | 0℃ ~ +55℃（机箱内部） |
| 储存温度 | -40℃ ~ +85℃ |
| 供电 | 由 SCXI 机箱背板供电 |
| 编程环境 | LabVIEW、LabWindows/CVI，NI‑DAQ 驱动（老版本驱动） |
| 外形 | SCXI 标准 3U 半长模块 |
产品介绍
SCXI‑1124 是 SCXI 平台下 6 通道隔离 DAC 模块，每一路 DAC 电气互相隔离，专门用来输出隔离电压、电流激励信号，适合存在共模干扰的工业现场或者台架测试场景，不能做高速动态输出，定位直流 / 慢变化信号输出。模块本身没有独立处理器，依靠 SCXI 背板总线，由上位机 DAQ 卡下发指令。
我在现场遇到不少踩坑，很多人拿到模块直接上电，忘记配 TBX‑1325 外部端子座，无法接现场负载。板载 EEPROM 存放校准数据，EEPROM 损坏会带来输出偏移；驱动版本限制明显，只适配老版 NI‑DAQ，不支持新版 DAQmx。多块模块可以同时装入同一个 SCXI 机箱扩展通道数量。
应用场景与行业案例
痛点切入：老的 SCXI 测试台架、控制器仿真系统，一旦 SCXI‑1124 损坏，所有隔离模拟激励通道全部失效，整套试验台直接无法工作。该型号早已停产，原厂没有新货，市场流通只有 NOS 库存件和拆机件，找合格备件周期长。试验台没有冗余，硬件故障直接打断试验进度。
典型场景
- 控制器硬件在环仿真台架：模拟现场变送器 4‑20mA、电压信号，给到待测 PLC/DCS，做逻辑闭环测试。
- 工业设备标定测试台：给阀门、执行器提供隔离的 0‑10V、0‑20mA 控制激励。
- 科研实验室信号源输出：多通道隔离直流激励输出，用于材料、传感器相关试验。
- 老旧设备备件替换：原有 SCXI‑1124 老化，采购拆机 / NOS 备件维持老台架继续运行。
真实案例某研究院一套老 SCXI 硬件在环仿真台架，SCXI‑1124 其中两路 DAC 输出漂移超差，仿真台无法输出合格工艺信号，整套控制器测试工作停滞。仓库没有备件，多方寻找拆机模块耗时 47 天才拿到。拿到备件后还要做输出校准，才恢复试验。工程师事后感慨，老测试设备，备件、配套驱动、端子座都要一起留存，只存板卡不够。
