描述
产品详情

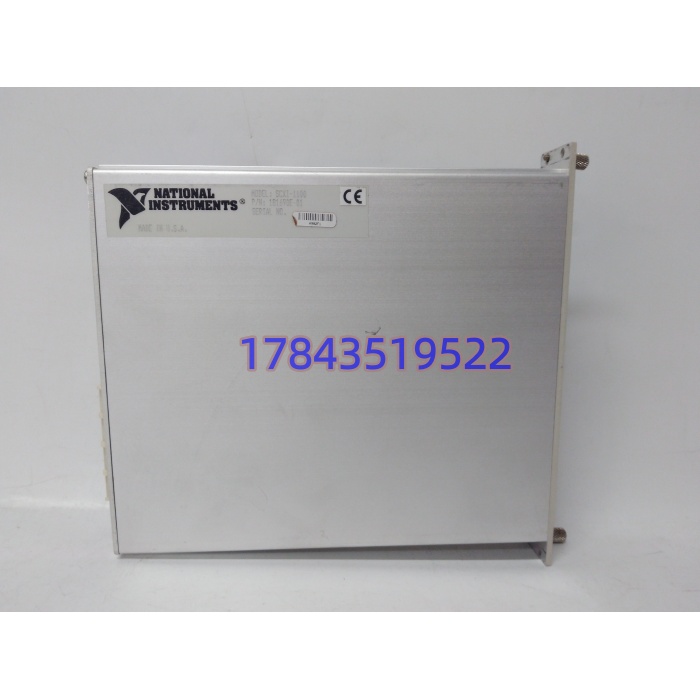

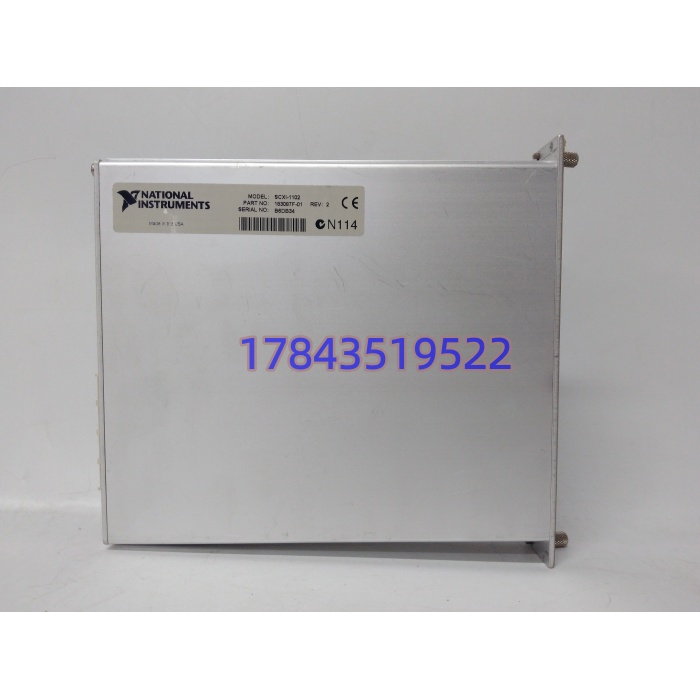

・型号：SCXI‑1102・品牌：NI（National Instruments）・系列：SCXI 信号调理扩展系列
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 通道数量 | 32 通道差分模拟输入，可接热电偶、mV、4‑20mA 信号 |
| 可编程增益 | 增益 1、100 两档硬件增益 |
| 板载滤波 | 固定 2Hz 低通滤波器，抑制工频干扰ManualsLib |
| 输入电压量程 | ±10V、±5V、±2.5V、±1.25V |
| 输入阻抗 | 10MΩ |
| 机箱适配 | SCXI‑1000、SCXI‑1001 系列机箱，不可脱离机箱独立工作ManualsLib |
| 后端连接器 | 96‑pin DIN‑C，对接 SCXI 机箱；50 针后端输出接 DAQ 设备ManualsLib |
| 供电 | 由 SCXI 机箱背板供电，5V、15V 供电取自机箱背板ManualsLib |
| 工作温度 | 0℃～55℃，控制柜无凝露环境 |
| 存储温度 | ‑55℃～+150℃ |
| 防护等级 | IP00，仅机箱内部使用 |
| 生命周期 | 原厂已停产；无全新原装，市场流通拆机测试件；区分 SCXI‑1102 /1102B /1102C 三个硬件版本，带宽参数不一样ManualsLib |
| 兼容边界 | 需要配套对应端子板；驱动依赖旧版 NI‑DAQ，新版本驱动不再支持；1102/B/C 硬件不能直接互换，带宽参数不同，以原厂手册为准NI。 |
产品介绍
SCXI‑1102 是 SCXI 平台的信号调理模块，专门处理热电偶、毫伏级微弱传感器信号，32 路通道经过板载放大、滤波，多路复用到单路输出，送给外部 DAQ 采集卡读取数据，大量用于老式温度采集试验系统。
坦白讲很多采购分不清 1102、1102B、1102C。三者机械外形一致，但是硬件带宽不同，原版 SCXI‑1102 仅 2Hz 带宽；B 版本 200Hz；C 版本 10kHz。软件驱动版本也有约束，高版本 NI‑DAQmx 不再支持该硬件，只可使用遗留传统 DAQ 驱动，旧工控机操作系统版本也要匹配，这点现场踩坑较多。
应用场景与行业案例
模块故障会造成全部 32 路温度、模拟测点读不到数值，试验数据全部丢失，整套测试系统停机。通道过压浪涌、机箱背板接触不良是常见故障诱因。
- 高校、科研院所老旧热工试验台：大量热电偶温度采集，整套 LabVIEW 测试程序绑定老硬件，程序改动成本高。
- 工业设备老化测试台：多测点温度监测，硬件架构固化，替换硬件要同步核对驱动、操作系统版本。
- 设备大修备件项目：备件到货优先上机做通道校验，不要等到试验窗口期才暴露隐性硬件故障。
我在现场遇到过一个案例。某热工实验室 SCXI‑1102 硬件损坏，采购人员买回一块 SCXI‑1102C，以为直接替换即可。插入 SCXI 机箱硬件识别正常，但是老 LabVIEW 程序读取温度数据噪声很大，数值跳变严重。查手册才发现原设备是原版 SCXI‑1102，2Hz 低通滤波适配热电偶；1102C 带宽高，没有对应硬件滤波参数，软件滤波参数不匹配。换回原版 SCXI‑1102 备件，采集噪声恢复正常，试验系统正常运行。事后台账备注：采购必须分清 1102 /1102B /1102C 版本，不可直接混代。
