描述
产品详情

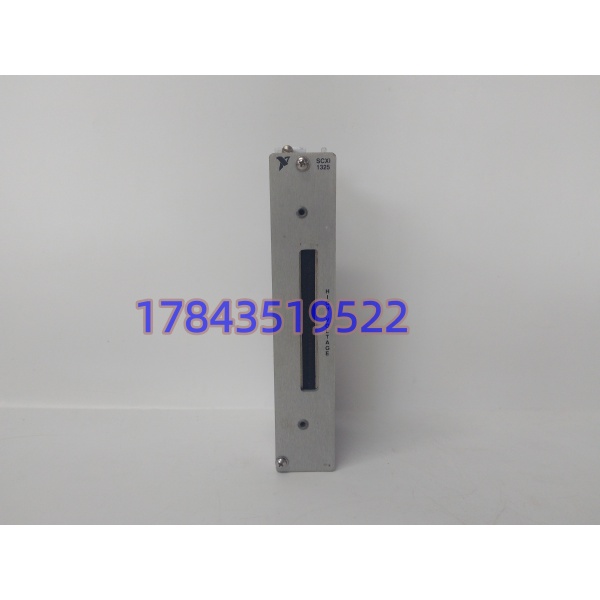

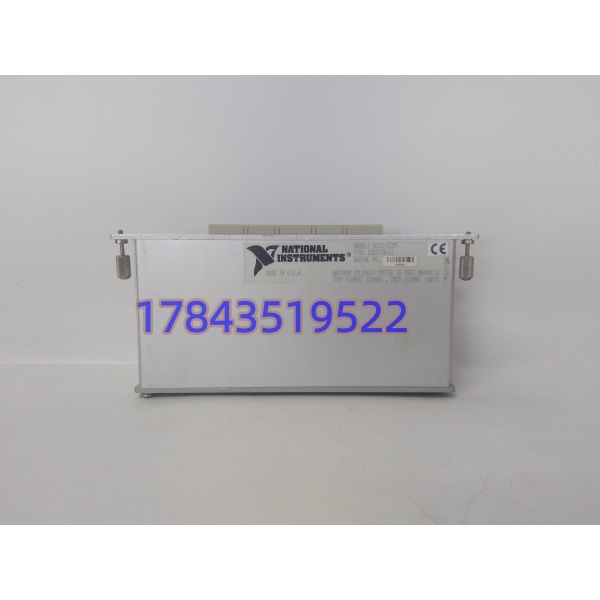

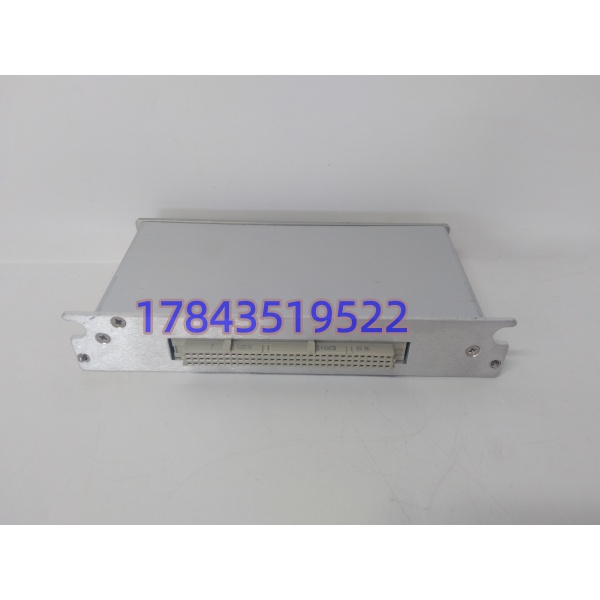

・型号：SCXI-1325（777687-25）
・品牌：National Instruments（NI）
・系列：SCXI 模块化信号采集系统
规格参数
- 适配主机模块：仅匹配 SCXI-1124 隔离模拟输出模块
- 端子总数：26 组螺钉端子（2 路机箱接地端子，24 路分配 6 个输出通道）
- 隔离等级：通道对地、通道之间 250 Vrms 共模隔离
- 适配线缆规格：26 AWG ~ 14 AWG
- 结构形式：金属屏蔽外壳，直接卡扣安装在 SCXI 模块前面板
- 工作温度：0 ℃ ~ +50 ℃
- 存储温度：-20 ℃ ~ +70 ℃
- 允许湿度：5%～90%，无冷凝
- 安全标准：IEC 61010-1、UL 3111-1（请以原厂手册为准）
- 安装海拔：最高 2000 米，安装类别 II、污染等级 2
- 原厂状态：正式停产，官方 Last-time-buy 通道关闭
产品介绍
很多测试工程师会混淆 SCXI 系列多款外观相近端子座，直接用 SCXI-1320、SCXI-1321 替代上机，最终出现通道定义错乱、隔离等级不足引发测量异常。严格来说，SCXI-1325 硬件引脚定义专属 SCXI-1124，无法兼容其他型号 SCXI 模拟量模块。
这款端子座是老旧 SCXI 测试平台的配套前端接线单元，依靠通道独立隔离结构，避免外部高压共模电压损毁采集主机，广泛用于耐久性测试台、过程模拟试验装置。NI 早已淘汰整套 SCXI 产品线，新一代 CompactDAQ、PXI 平台端子硬件机械接口、通信架构完全不互通。仍在服役的长期试验装置，提前储备备件能够推迟整套测试平台改造，规避项目中途停机造成试验数据中断。
应用场景与库存策略
自动化试验台端子座一旦老化接触不良，整套模拟量输出回路失效，长时间持续试验只能中断。海外渠道寻源周期普遍 6～10 周，中断试验会直接造成数月样本数据作废。 流通市场全新原装库存持续减少，二手端子座长期存放容易出现端子簧片疲劳、屏蔽外壳接地氧化，到货不能直接入库，必须完整对接 SCXI-1124 做导通测试。
- 汽车零部件耐久测试台：多通道模拟负载输出，建议试验室常备 1 套缓冲备件，不依赖临时全球寻货。
- 化工工艺模拟试验装置：单套 SCXI 机柜独立运行，可根据试验重要程度评估是否备货。
- 高校、科研院所长期标定平台：装置预算有限，优先选择经过完整通电测试的拆机备件。
- 产线在线模拟量标定设备：24 小时不间断运行，端子受持续振动，建议定期检查螺钉紧固状态。
某零部件试验室搭载 SCXI-1124+SCXI-1325 构建负载模拟系统，持续开展材料老化试验。端子座簧片老化导致输出信号间歇性跳变，现场无备用备件，全球调货耗时 72 天。试验被迫暂停，近两月连续采集数据失效。复盘后试验室更新备件清单，所有 SCXI 停产配套端子设立最低库存，同类故障当天完成硬件更换，保障试验连续性。运维人员意识到，端子座属于极易被忽视的链路薄弱点，很多项目规划只关注核心采集卡，忽略配套接线配件储备。
