描述
产品详情

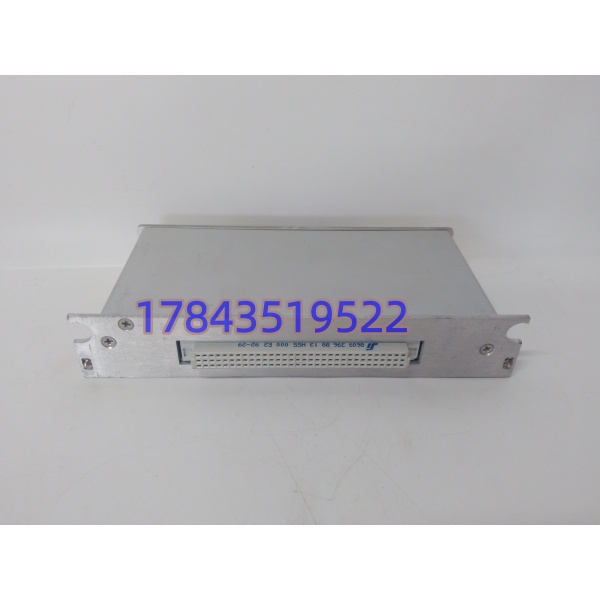

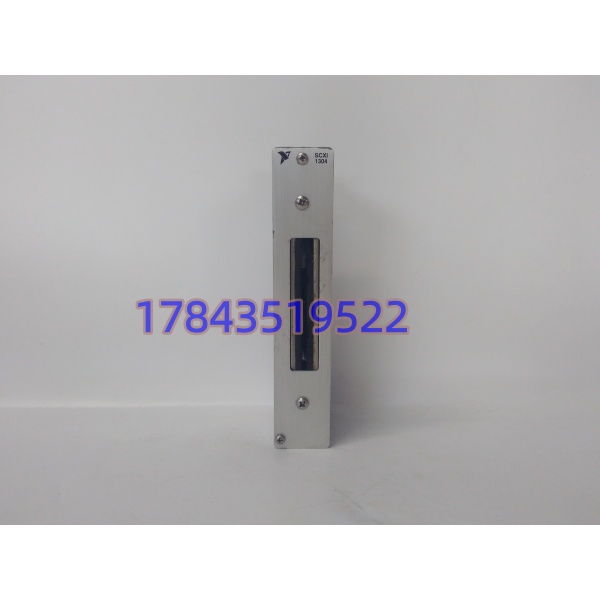

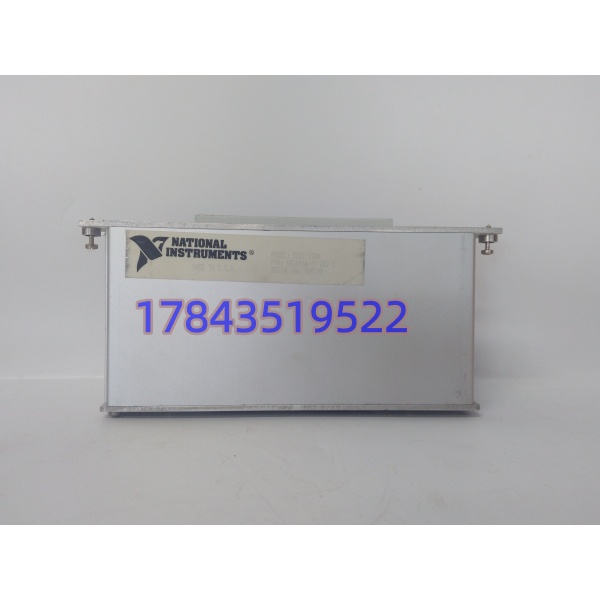

・型号：SCXI-1304（物料号 777687-04）
・品牌：National Instruments（NI）
・系列：SCXI 工业信号采集调理平台
规格参数
- 通道数量：8 路模拟信号输入通道
- 通道配置：每通道独立拨动开关，选择 AC 耦合 / DC 耦合模式
- 偏置回路：每通道内置 100kΩ 接地电阻，用于浮动传感器建立参考电位
- 接线形式：22 位螺纹紧固端子，兼容多股、单股信号线缆
- 扩展接口：引出外部保持触发 HOLDTRIG、输出时钟 OUTCLK、外部时钟 EXTCLK 端子
- 安装规格：标准 SCXI 单槽前端端子，直插对应调理模块
- 适配机箱：SCXI-1000、SCXI-1001、SCXI-1002 等 SCXI 系列机箱
- 工作温度：0℃～55℃
- 存储温度：-40℃～85℃
- 湿度条件：5%～90% RH，无凝露
- 原厂生命周期：正式停产，无全新原厂订货渠道
- 区分提示：外观相近型号 SCXI-1305 搭载 BNC 接口，硬件功能近似但接口形式不同，无法直接互换（参考 NI 官方手册）
产品介绍
（切入策略：B 技术定位） SCXI 架构采用主板 + 前端端子分离设计，SCXI-1304 属于信号接入层硬件，本身不具备模数转换能力，信号滤波、耦合控制电路全部集成在端子板上。现场实测发现，长期振动工况容易造成板载拨动开关接触不良，典型故障现象是单通道读数漂移、交流信号无法正常采集。
大量动力设备振动测试、发电机组状态监测系统依旧沿用这套老旧 SCXI 采集框架。严格来说，耦合开关状态直接影响高频振动信号测量结果，备件上机前务必核对每一路通道开关组态，直接沿用旧端子设置容易引发测量失真。存量平台维修备件流通量持续缩减，提前储备端子模块，避免故障后长时间等待货源，保障设备状态监测不间断。
应用场景与库存策略
振动、噪声动态信号监测依赖连续稳定采集，前端端子故障会直接导致测点失效，很多运维团队容易忽视端子附件备件储备，故障后才发现市面现货稀缺。
- 电厂汽轮机组振动在线监测 SCXI 采集机柜：振动信号多选用 AC 耦合采集，建议常备 1 块冷备件。
- 冶金轧机、风机离线振动测试系统：同厂区超过两套 SCXI 采集框架，可设立共用缓冲备件。
- 实验室长期耐久试验采集设备：设备具备中长期升级 CompactDAQ 规划，可与供应商协商寄售代管。
- 海外工业测试平台运维项目：跨境物流周期不可控，优先在年度检修窗口期锁定成色可靠备件。
某自备电厂机组振动采集系统使用 SCXI-1143 搭配 SCXI-1304 运行多年，库房仅储备调理主板，未预留端子备件。端子板多通道开关老化失效，振动测点大面积丢失，全网搜寻合格备件耗时 15 天，期间机组振动只能依靠便携式仪器定期巡检。复盘之后设备部门更新备件清单，采集系统主板、前端端子成套建档、成套储备。
