描述
产品深度介绍

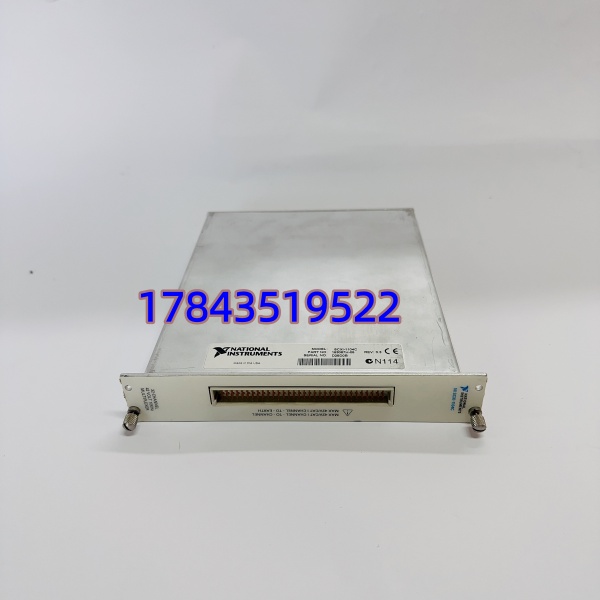

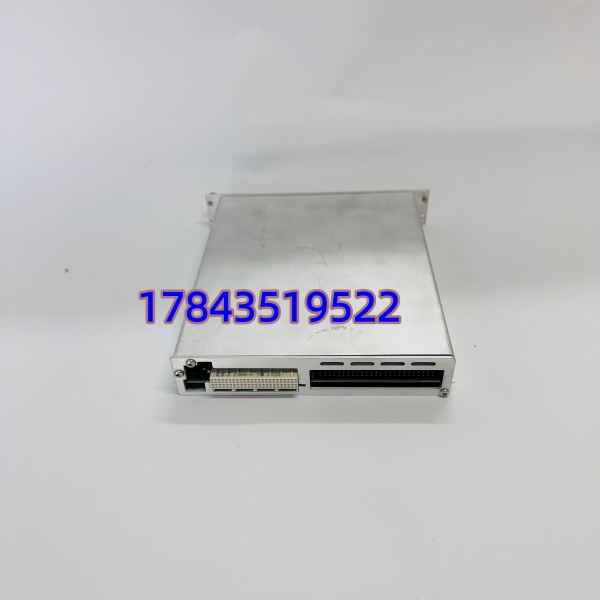

NI SCXI-1104C 是 SCXI 系列高性能高压模拟输入调理模块，专为工业环境高电压信号采集设计，可直接接入 ±60VDC 电压信号，无需额外衰减电路。模块集成 32 路差分输入通道，通过多路复用技术将所有通道信号汇总至单路输出，适配 NI 全系 DAQ 设备，快速扩展系统通道容量。
采用二阶巴特沃斯低通滤波器，固定 10kHz 截止频率，有效抑制工业现场高频干扰，保障测量精度。具备高共模抑制比（>100dB），可抵御变频设备、电机启停等强电磁干扰，适配恶劣工况。标准化 SCXI 总线接口，即插即用，兼容 NI-DAQmx 软件，简化配置与调试流程。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | SCXI-1104C |
| 制造商 | National Instruments（NI） |
| 通道配置 | 32 路差分输入 |
| 输入电压范围 | ±60 VDC |
| 滤波特性 | 10kHz 固定低通滤波（二阶巴特沃斯） |
| 共模抑制比（CMRR） | >100dB @ 60Hz |
| 总线接口 | SCXI 专用总线 |
| 通道隔离 | 250Vrms（通道间 / 通道对地） |
| 供电 | SCXI 机箱背板供电（+5V、±12V） |
| 工作温度 | 0°C ~ +50°C |
| 防护等级 | IP20（室内机柜安装） |
| 尺寸 | 39.5 × 101.6 × 185.4 mm |
| 重量 | 约 0.45 kg |
典型应用
- 工业高压信号采集：变频器、电源模块、高压传感器监测
- 电力设备测试：高压开关柜、变压器、继电器性能检测
- 工业自动化：生产线电压信号监测、设备状态诊断
- 实验室测量：高压电源特性测试、科研设备数据采集
- 结构健康监测：大型设备应力、振动相关高压信号采集
质量检测流程
- 入库验收检测
- 来源追溯：核对 NI 原厂装箱单、序列号，官网查询出厂信息
- 外观检查：无腐蚀、无划痕、无维修痕迹，接口针脚完好
- 附件核对：配套说明书、合格证齐全
- 上机功能测试
- 测试环境：NI SCXI-1000 机箱 + NI USB-6251 DAQ 设备
- 测试内容：通电自检、SCXI 总线通讯握手、32 通道信号采集测试、连续 24 小时老化测试
- 测试记录：生成完整测试报告，附数据曲线与截图
- 电气参数测试
- 绝缘电阻测试：500V 摇表检测，绝缘电阻 > 10MΩ
- 通道隔离测试：250Vrms 耐压测试，无击穿、无漏电流
- 精度校准：输入标准电压信号，误差≤±0.05% FS
- 固件与配置验证
- 固件版本读取并记录（最新兼容版本 V3.2.1）
- 通道配置、滤波参数备份，确保与现场需求匹配
- 最终质检与包装
- 质检员签字确认，贴附 QC 合格标签
- 防静电袋密封，气泡膜加固，纸箱包装
技术避坑指南
- 输入电压超限风险
- 问题：误接入超过 ±60VDC 电压，导致模块烧毁
- 避坑：接入前用万用表实测信号电压，严格控制在 ±60VDC 范围内；建议前端加装熔断保护
- 案例：某项目工程师误将 ±80V 信号接入，模块瞬间烧毁，维修成本超万元
- 通道配置混淆
- 问题：32 路差分通道接线顺序错误，导致信号采集异常
- 避坑：更换前拍照记录原模块接线端子编号；严格按照手册定义分配通道，避免错序
- 提醒：差分信号正负极不可接反，否则会导致信号反向、精度下降
- 总线兼容性问题
- 问题：与老旧 SCXI 机箱（如 SCXI-1001）通讯失败
- 避坑：确认机箱固件版本≥V2.5；采购前核对机箱型号与模块兼容性
- 警示：部分老机箱总线带宽不足，会导致数据丢包、延迟
- 滤波参数不可调
- 问题：现场干扰频率低于 10kHz，无法通过软件调整滤波参数
- 避坑：提前评估现场干扰频率；如需可调滤波，可考虑替代型号 SCXI-1104（可编程滤波）
- 说明：SCXI-1104C 为固定 10kHz 滤波，适配高频干扰场景
- 静电防护不到位
- 问题：拆装时未做防静电措施，模块芯片被静电击穿
- 避坑：全程佩戴防静电手环，在防静电垫上操作；冬季干燥环境需额外注意
- 案例：工程师冬季徒手拆装模块，通电后无响应，检测为静电击穿主控芯片
