描述
产品深度介绍

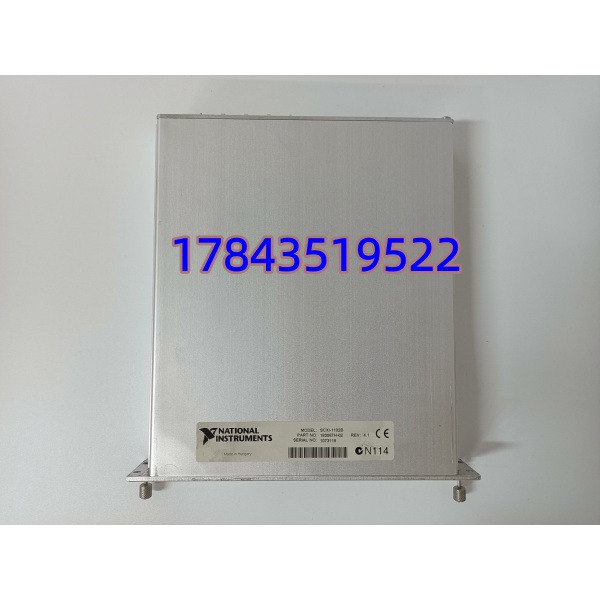

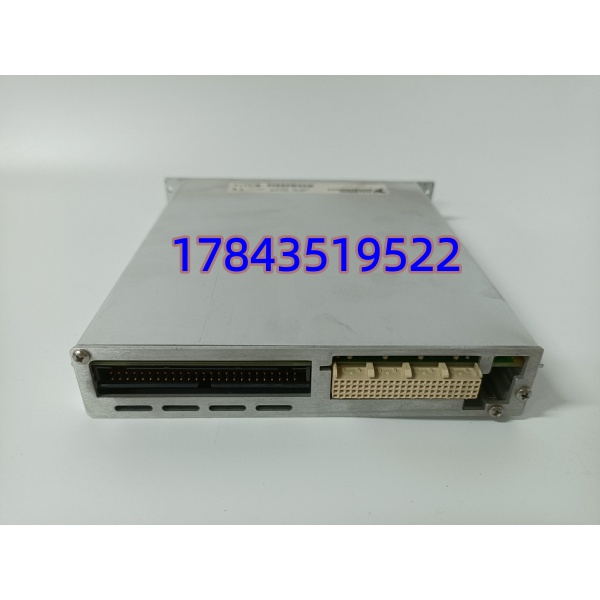

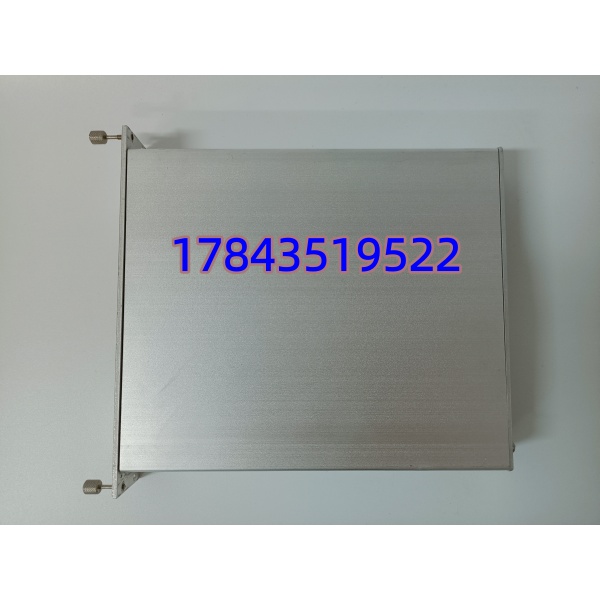

SCXI-1102B 是 NI 经典多通道通用信号调理模块，适配 SCXI-1000/1001/1002 标准机箱，专为多点位温度与工业模拟信号预处理设计。模块集成 32 路独立差分输入通道，每通道搭载可编程仪表放大器，支持 1 倍、100 倍增益切换；内置 200Hz 三阶低通滤波器，有效滤除工频 60Hz 电磁干扰；自带专用冷端补偿传感器，±0.5℃补偿精度，支持 J/K/T/E/R/S/B/N 八类热电偶直接接入。可兼容 4-20mA、0~20mA 电流、低压毫伏信号，搭配 SCXI-1303 等温端子板使用，多路模块可级联复用 DAQ 采集通道，广泛用于发动机台架、半导体温控、化工热力、材料老化实验室多点温度巡检，是老旧 SCXI 测试系统改造、故障抢修刚需替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输入通道 | 32 路全差分模拟输入 |
| 可选增益 | 1、100 倍软件配置切换 |
| 滤波特性 | 三阶低通，截止频率 200Hz（区分 1102 (2Hz)/1102C (10kHz)） |
| 冷端补偿 CJC | 内置集成传感器，补偿精度 ±0.5℃ |
| 支持信号类型 | 8 种热电偶、mV 电压、0~10V、4~20mA/0~20mA 电流 |
| 差分量程 | 增益 1：±10V；增益 100：±0.1V |
| 共模耐受 | ±10V 共模电压范围 |
| 通道耐压保护 | 单通道短时耐受 60VDC / 42VAC 峰值 |
| 最大扫描速率 | 333kS/s 整机多路复用扫描 |
| 配套端子板 | SCXI-1303 等温端子板（推荐） |
| 适配机箱 | SCXI-1000、SCXI-1001、SCXI-1002 |
| 驱动软件 | NI-DAQmx、传统 DAQ、LabVIEW 完整兼容 |
| 工作温度 | 0 ℃ ~ 55 ℃ |
| 存储温度 | -20 ℃ ~ 70 ℃ |
| 同系列兼容型号 | SCXI-1102、SCXI-1102C 机箱插槽通用，滤波带宽不同 |
| 典型应用 | 发动机台架测试、热力管网多点测温、半导体温控、材料老化试验台 |
技术避坑指南
1. 混淆 1102/1102B/1102C 滤波参数，信号失真（最高发故障）问题：直接沿用低速 1102 程序配置 2Hz 滤波，1102B 实测动态温度信号严重滞后，曲线平滑过度丢失峰值。避坑要点：替换模块后在 DAQmx 通道设置中手动修改滤波截止频率至 200Hz，匹配 1102B 硬件带宽。真实案例：发动机台架测试人员未修改滤波参数，更换 1102B 后排气温度峰值全部被滤除，试验数据作废重做。
2. 热电偶浮空信号未接偏置电阻，数值漂移跳变问题：无接地浮空热电偶信号无参考电位，采集数值随机漂移，画面持续跳变无稳定读数。避坑要点：浮空热电偶通道借助 SCXI-1303 端子板内置偏置电阻，将 AI 负端接机箱地建立参考电位。
3. 无防静电操作击穿通道放大芯片问题：秋冬干燥环境徒手触碰模块背板金手指、PCB 电路板，静电击穿仪表放大电路，单路或多路通道永久失效。避坑要点：拆封、拆装全程佩戴防静电手环，放置防静电垫操作；闲置备用模块长期密封存放防静电真空袋，禁止裸露放置金属机箱表面。警示：实验室人员无静电防护拆装，8 路温度通道烧毁，原厂订货周期 10 周，整套多点测温试验台长期停机。
4. 通道误接入 220V 交流高压烧毁模块问题：现场布线误将市电接入模拟输入通道，超出 60V 耐受上限，多路通道保护电路熔断报废。避坑要点：布线前分色区分低压热电偶信号线与动力电源线，上电前万用表逐通道测量无高压再开机。
5. 未配套等温端子板，多点测温一致性差问题：普通端子板各通道端子存在温度梯度，多点热电偶测量出现系统性温差，试验数据误差超标。避坑要点：SCXI-1102B 测温场景必须搭配 SCXI-1303 等温端子板，均衡 32 通道端子环境温度，保证 CJC 补偿精度统一。
